รายละเอียดสินค้า:
|
| Prode: | ช่วงโพรบ 5 มม. และ 8 มม.: 0 ~ 4.0 มม | อัตราเร่ง: | ม./วินาที2 (พีค) |
|---|---|---|---|
| ความเร็ว: | มม./วินาที (RMS) | การกระจัด: | อืม (PK-PK) |
| ความถี่: | 10, 20, 40, 80, 160, 320, 640, 1280Hz +0.01% | พิสัย: | 0~4.0mm |
| แสงสูง: | เครื่องทดสอบที่ไม่ทำลายเครื่องมือการตรวจสอบ NDT,ndt inspection tools |
||

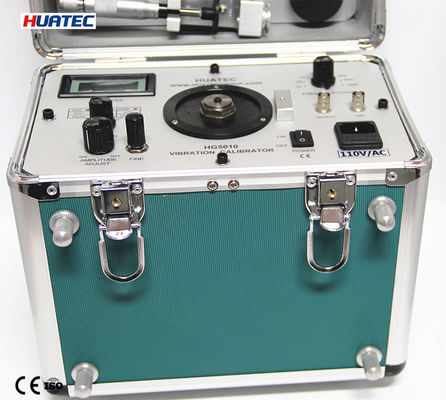

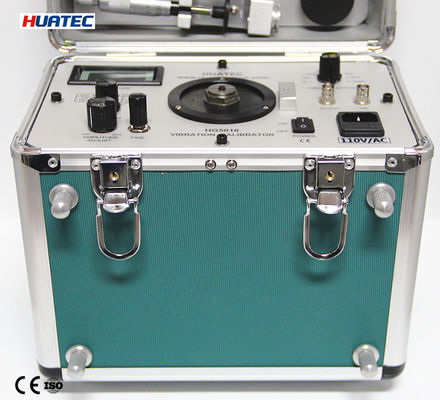

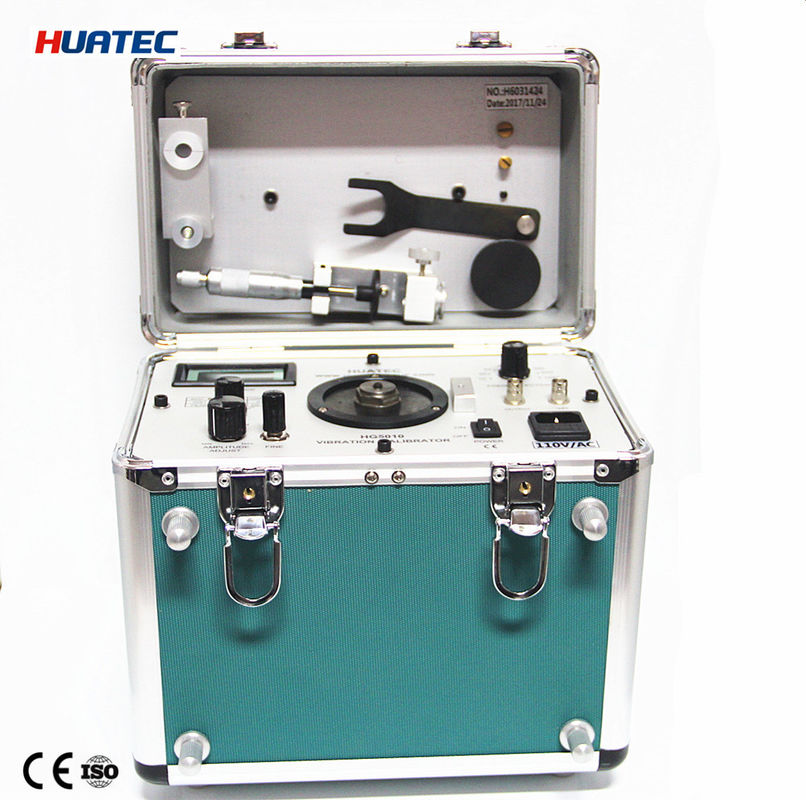

เครื่องสอบเทียบการสั่นสะเทือนแบบดิจิตอล
การประยุกต์ใช้สำหรับ ISO10816 HG-5010 Vibration Calibrator:
1. สามารถใช้เพื่อสอบเทียบมาตรความเร่งการสั่นสะเทือน ทรานสดิวเซอร์ความเร็วและระยะใกล้เคียง และเครื่องมือวัดการสั่นสะเทือนสัญญาณไซน์มาตรฐานที่ความถี่ 10, 20, 40, 80, 160, 320, 640 และ 1280 Hz
2. สามารถสร้างได้จากเครื่องสอบเทียบแอมพลิจูดของความเร่ง ความเร็ว และการเคลื่อนที่
3. สามารถกำหนดผ่านโพเทนชิโอมิเตอร์และแสดงบนจอแสดงผลดิจิตอลสามารถสร้างการสั่นสะเทือนในแนวนอนหรือแนวตั้งได้
เครื่องสอบเทียบการสั่นสะเทือน 4.HG-5010 รวมเครื่องกำเนิดสัญญาณไซน์ เพาเวอร์แอมป์ ทรานสดิวเซอร์มาตรฐาน และเชคเกอร์ไว้ในเครื่องเดียว และมีระดับเสียงขนาดเล็ก ความแม่นยำสูง และใช้งานง่ายสามารถใช้ได้ทั้งในห้องปฏิบัติการหรือนอกสถานที่
5. มาตรฐานสากล: ISO10816
ข้อมูลจำเพาะ:
ความถี่: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0.01%
หน่วย:
อัตราเร่ง: m/s2 (จุดสูงสุด)
ความเร็ว: มม./วินาที (RMS)
การกำจัด: อืม (PK-PK)
ความแม่นยำของแอมพลิจูด:
อัตราเร่ง (30m/s2 pk, 80Hz) 40Hz ถึง 320Hz + 0.3dB + 1หลัก
20Hz ถึง 640Hz + 0.5dB +1หลัก
ความเร็ว ( 25 มม./วินาที pk ,80Hz) 40Hz ถึง 320Hz +0.5dB +1หลัก
การกระจัด (10μm pk-pk, 80Hz) 40Hz ถึง 320Hz + 0.5dB + 1หลัก
ความเป็นเชิงเส้นของโพรบใกล้เคียง
Prode: โพรบ 5 มม. และ 8 มม. ช่วง: 0 ~ 4.0 มม
แสดง: 3 1/2 ตัวเลขแสดงความเร่ง ความเร็ว หรือการกระจัด
แอมพลิจูดการสั่นสะเทือนสูงสุดและโหลดสูงสุด:
เนื่องจากไวโบรสแตนด์ที่ใช้ใน HG-5010 Vibration Calibrator มีขนาดค่อนข้างเล็ก ในระหว่างการสอบเทียบทรานสดิวเซอร์ที่มีน้ำหนักต่างกันภายใต้ความถี่ที่ต่างกัน แอมพลิจูดเอาท์พุตของเครื่องสอบเทียบจึงแตกต่างกันด้วยแอมพลิจูดการสั่นสะเทือนสูงสุดและโหลดสูงสุดสัมพันธ์กับความเร่งสูงสุดความเร็วสูงสุดและเอาต์พุตการกระจัดสูงสุดที่สร้างขึ้นจากเครื่องสอบเทียบภายใต้ความถี่ที่แน่นอนและด้วยน้ำหนักที่แน่นอนของทรานสดิวเซอร์ที่จะทำการสอบเทียบตัวเลขเฉพาะสามารถดูได้ในตารางต่อไปนี้
|
น้ำหนัก
ความถี่ |
<100 กรัม | <250g | <650g | ||||||
| เป็น(ม./S2) | โวลต์ (มม./วินาที) | d(ไมครอน) | เป็น(ม./S2) | โวลต์ (มม./วินาที) | d(ไมครอน) | เป็น(ม./S2) | โวลต์ (มม./วินาที) | d(ไมครอน) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
หมายเหตุ: ด้วยความถี่ที่สูงกว่า ค่าการกระจัดของการสั่นสะเทือนจะมีขนาดเล็กมาก ดังนั้นจึงไม่มีสัญญาณการสั่นสะเทือนออกจากเครื่องสอบเทียบ
ขนาด: 280 x 180 x 250(มม.)
น้ำหนัก: 20lb,9kgs
อุณหภูมิ: การทำงาน: 0oC ถึง 50 oค
พื้นที่จัดเก็บ: -20 oC ถึง 70 oค
ความชื้น: 90% ไม่ควบแน่น

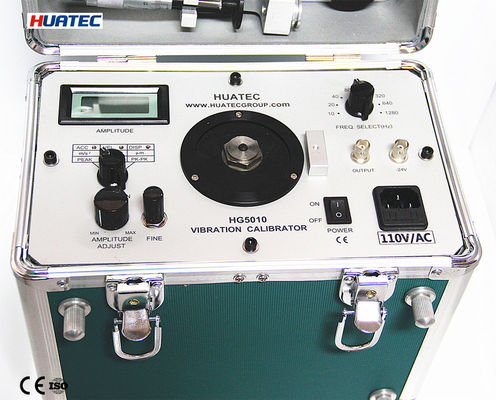

แผงควบคุมของ HG-5010 Vibration Calibrator แสดงดังต่อไปนี้:
1 จอแสดงผลเอาท์พุตแอมพลิจูดของการสั่นสะเทือน แสดงแอมพลิจูดของเอาต์พุตสัญญาณการสั่นสะเทือนแบบต่างๆ ของเครื่องสอบเทียบ
2 โพเทนชิออมิเตอร์สอบเทียบ
3 สวิตช์เลือกฟังก์ชัน เลื่อนเอาต์พุตของเครื่องสอบเทียบเป็นอัตราเร่ง ความเร็ว หรือการเคลื่อนที่
4 Potentiometer สำหรับปรับความกว้างเอาต์พุต
การปรับโพเทนชิออมิเตอร์เพื่อเปลี่ยนแอมพลิจูดการสั่นสะเทือนเอาต์พุต
5 การปรับแอมพลิจูดการสั่นสะเทือนเอาต์พุตอย่างช้าๆ
6 ตารางการซ่อมหัวโซน่าร์ที่จะสอบเทียบ
7 รูเกลียวสำหรับยึดขาตั้งโพรบใกล้เคียง
ระหว่างการปรับเทียบโพรบโพรบใกล้เคียง ขาตั้งของทรานสดิวเซอร์จะถูกยึดบนแผงควบคุมผ่านรูเกลียวนี้
8 สวิตซ์ไฟ 220 VAC
9 ซ็อกเก็ตสำหรับอินพุตไฟ AC 220 V
ใช้สำหรับต่อไฟ AC 220 V.
10. เต้ารับไฟฟ้าขาออก
สำหรับตรวจสอบรูปร่างคลื่นของสัญญาณเอาท์พุตของเพาเวอร์แอมป์ของเครื่องสอบเทียบ
11 ซ็อกเก็ตเอาท์พุตของแรงดัน – 24 V
ให้พลังงานที่ – 24 V สำหรับพร็อกซิมิเตอร์ระหว่างการสอบเทียบโพรบโพรบใกล้เคียง
12 สวิตช์เลือกความถี่
|

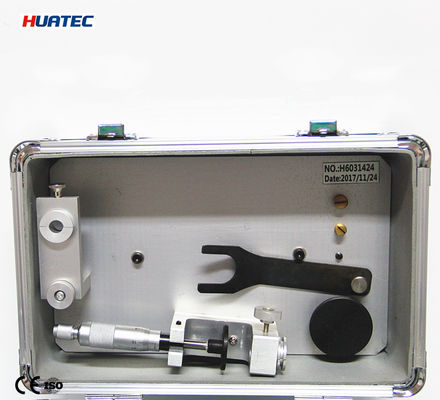

1
ฐานยึด |
2
ไมโครมิเตอร์แกนหมุน |
|
3
เครื่องมือซ่อมเซนเซอร์ |
4
แผ่นทดสอบ |
|
5
สกรูยึด M5 |
6
สกรูเปลี่ยน M5-M8 |
|
7
สกรูเปลี่ยน M5-M10 |
|
