รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | บล็อกการสอบเทียบ NDT | แบบอย่าง: | บล็อก IIW V-2 |
|---|---|---|---|
| วัสดุ: | เหล็กกล้าคาร์บอน 1018 | น้ำหนักรวม: | 1กก |
| แสงสูง: | เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกบล็อกการสอบเทียบ ndt,บล็อกการสอบเทียบเหล็กคาร์บอน ndt,บล็อกการสอบเทียบ iiw v2 ndt |
||

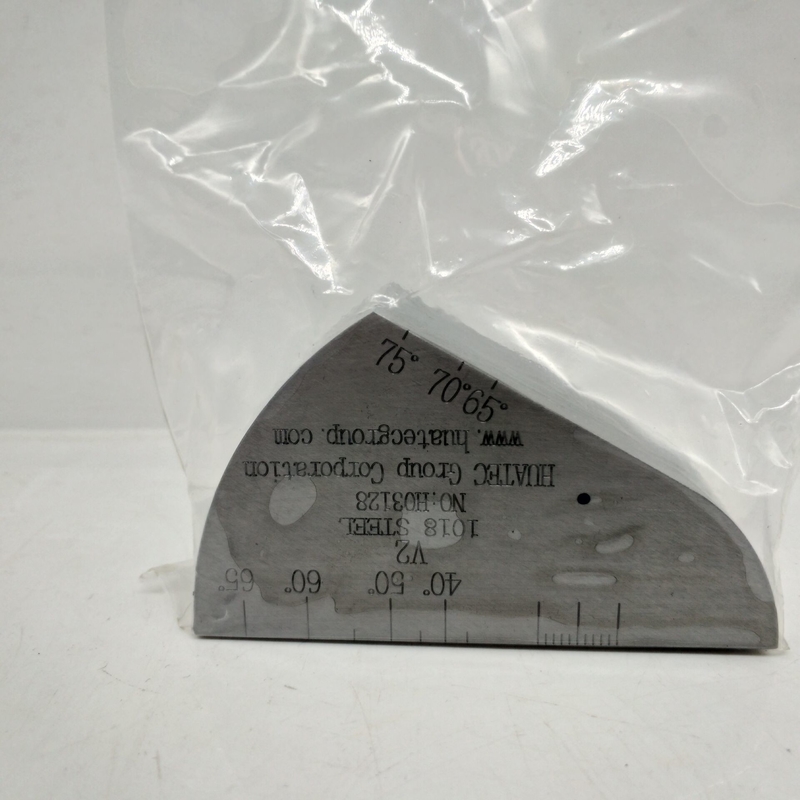

NDT Ultrasonic Flaw Detector CALIBRATION BLOCK เหล็กกล้าคาร์บอน 1018 IIW V2 บล็อกสอบเทียบ
มาตรฐาน: ISO7963-2010
บล็อกทดสอบ IIW2 (บล็อกทดสอบ V-2) เป็นบล็อกทดสอบมาตรฐานที่ได้รับอนุมัติจากสมาคมการเชื่อมระหว่างประเทศV-2 (DIN54122) เมื่อเทียบกับบล็อกทดสอบ IIW บล็อกทดสอบ V-2 มีข้อดีคือน้ำหนักเบาและพกพาสะดวก เหมาะอย่างยิ่งสำหรับการใช้งานภาคสนามดูรูปที่ 1-2
จุดใช้งานหลัก:
(1) วัดจุดตกกระทบและขอบความไวของโพรบเอียงโดยใช้พื้นผิวสะท้อนส่วนโค้งที่มีรัศมี R50 มม.
(2) การใช้พื้นผิวสะท้อนของรู 5 รอบ ช่วงการหักเหของโพรบเอียงคือ 45°-65° และ 65°-75° ตามลำดับ
(3) สามารถวัดความเป็นเส้นตรงแนวนอนและแนวตั้งของเครื่องตรวจจับตำหนิได้โดยใช้การสะท้อนคลื่น p หลายครั้งของด้านล่างที่มีความหนา 12.5 มม.
(4) พื้นผิวโค้งสองแบบคือ R25 และ R50 ใช้เพื่อแก้ไขแกนเวลาและจุดศูนย์
