การแนะนำ

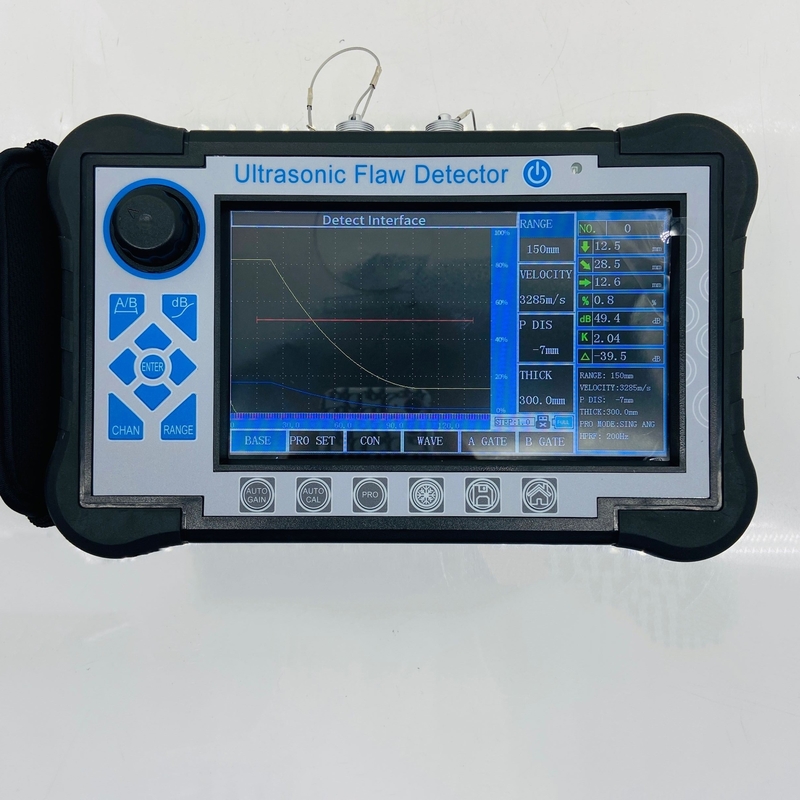

Digital Ultrasonic Flaw Detector เป็นแบบขั้นสูง คือ จอสัมผัส ได้อย่างรวดเร็ว ง่ายดาย และไม่เสียหาย ตรวจจับ ค้นหา ประเมิน และวินิจฉัยข้อบกพร่องต่างๆ ภายในชิ้นงานได้อย่างแม่นยำ เช่น รอยร้าว รอยเชื่อม รูพรุน รูทราย รอยตำหนิ การพับ ฯลฯ ถูกนำไปใช้กับพลังงานไฟฟ้า ปิโตรเคมี หม้อไอน้ำและภาชนะรับความดัน โครงสร้างเหล็ก การทหาร การบินและอวกาศ การขนส่งทางรถไฟ รถยนต์ เครื่องจักร และสาขาอื่นๆเป็นเครื่องมือที่จำเป็นสำหรับอุตสาหกรรมการทดสอบแบบไม่ทำลาย

คุณสมบัติ

●การวัดปริมาณและการวางตำแหน่งที่มีความแม่นยำสูงเพื่อตอบสนองความต้องการในการตรวจจับระยะใกล้และไกล

● พื้นที่ตาบอดบริเวณใกล้สนามมีขนาดเล็ก สามารถตอบสนองความต้องการในการตรวจจับสำหรับท่อที่มีเส้นผ่านศูนย์กลางเล็กและท่อที่มีผนังบาง

●ฟังก์ชันการปรับเทียบอัตโนมัติ: การปรับเทียบอัตโนมัติด้วยปุ่มเดียว ใช้งานง่าย หัววัดทดสอบอัตโนมัติ “P Delay”,”ค่า K”,”ค่า X” และความเร็ว

●แสดงตำแหน่งเสียงสะท้อนของข้อบกพร่องโดยอัตโนมัติ (ความลึก:d, แนวนอน:p,ระยะทาง:s, ความกว้าง,dB,ф )

●สลับสามมาตราส่วนได้อย่างอิสระ (ความลึก:d, แนวนอน:p,ระยะทาง:s)

●อัตราขยายอัตโนมัติ, ซองจดหมายสูงสุด, ฟังก์ชันหน่วยความจำสูงสุด ซึ่งสามารถปรับปรุงประสิทธิภาพการตรวจจับได้

● บันทึกกระบวนการตรวจจับข้อบกพร่องและการเล่นแบบไดนามิกโดยอัตโนมัติ

●การคำนวณค่า φ: การปลอมตรวจจับข้อบกพร่องด้วยโพรบแบบตรง สามารถหาคลื่นสูงสุดเป็นค่า φ การแปลงโดยอัตโนมัติ

●500 ช่องอิสระ (สามารถขยายได้) ซึ่งสามารถป้อนและจัดเก็บมาตรฐานการตรวจจับของอุตสาหกรรมใดๆ ได้อย่างอิสระ ไม่จำเป็นต้องพกบล็อกมาตรฐานสำหรับการตรวจสอบนอกสถานที่

●จัดเก็บ เล่นคลื่นและข้อมูล A-scan 500 รายการได้อย่างอิสระ

● เส้นโค้ง DAC, AVG และ TCG (การชดเชยความลึก) จะถูกสร้างขึ้นโดยอัตโนมัติและสามารถแบ่งส่วนได้จุดสุ่มตัวอย่างไม่จำกัดและสามารถแก้ไขและชดเชยได้

●14 มาตรฐานการตรวจสอบในตัว

●ฟรีเพื่อป้อนมาตรฐานอุตสาหกรรมใด ๆ

●สามารถปรับความกว้างและความแรงของพัลส์ได้

●ฟังก์ชั่นสแกน B และสแกนสี B；

●สามารถสื่อสารกับคอมพิวเตอร์และส่งออกคำได้ไฟล์รวมถึงรายงานการตรวจจับ

●กล่องพลาสติก IP65 ABS แข็งแรงและทนทาน กันน้ำและกันฝุ่น และความสามารถในการป้องกันการรบกวนที่ดีเยี่ยม

●ใช้ซอฟต์แวร์การสื่อสาร (ไร้สาย) เพื่อวิเคราะห์รายงานการพิมพ์ข้อมูล ฯลฯ；

●หน้าจอสีจริง 260,000 สี เหมาะสำหรับสภาพแวดล้อมการทำงานภายใต้แสงจ้าหรือแสงน้อย

●แบตเตอรี่ลิเธียมประสิทธิภาพสูง ใช้งานได้ต่อเนื่อง 8-10 ชั่วโมง

●การบันทึกนาฬิกาตามเวลาจริง: วันที่ตรวจจับข้อบกพร่องตามเวลาจริง บันทึกการติดตามเวลา และที่เก็บข้อมูล

●การป้องกันการปิดเครื่อง ข้อมูลที่จัดเก็บจะไม่สูญหาย

●พารามิเตอร์การตรวจจับข้อบกพร่องสามารถทดสอบหรือตั้งค่าล่วงหน้าได้โดยอัตโนมัติ

●การปฏิเสธแบบดิจิทัลไม่ส่งผลต่ออัตราขยายและความเป็นเส้นตรง

●การชดเชยอัตราขยาย: การลดทอน Db สามารถแก้ไขได้สำหรับความขรุขระของพื้นผิว พื้นผิวโค้ง การตรวจจับข้อบกพร่องในระยะยาวของชิ้นงานหนา ฯลฯ

●สามารถใช้งานเครื่องตรวจจับข้อบกพร่องด้วยซอฟต์แวร์บนพีซี บรรลุเป้าหมายของเครื่องตรวจจับข้อบกพร่องที่ควบคุมด้วยคอมพิวเตอร์เพื่อตรวจจับ





ข้อกำหนดทางเทคนิค

แสดง		หน้าจอสี TFT ขนาด 7 นิ้ว ความละเอียด 800*480
โหมดการทำงาน		ปุ่ม, โรตารี, หน้าจอสัมผัส
แหล่งจ่ายไฟ		แบตเตอรี่ลิเธียมไอออน
ความจุของแบตเตอรี่		5.0Ah
แรงดันไฟฟ้า		12V
ปริมาณพลังงาน		1
เวลาทำงาน		≥8 ชั่วโมง
อินพุตอะแดปเตอร์		DC100～240V 50Hz/60Hz
เอาต์พุตของอะแดปเตอร์		ไฟฟ้ากระแสสลับ 12V
อะแดปเตอร์ไฟฟ้า		36W
การจัดเก็บข้อมูล		การ์ด SD (16G)
เตือน		1
อุณหภูมิในการทำงาน		-10℃～45℃
อุณหภูมิในการจัดเก็บ		-20℃～60℃
เกรดไอพี		IP65
มิติ		245*155*55มม
น้ำหนัก		1.18 กก. (รวมแบตเตอรี่)
รุ่น UT ธรรมดา
ประเภทหัวต่อโพรบ	เลโม 00
ประเภทช่อง	ช่องเดียว
หมายเลขช่อง	500 กลุ่ม (ปรับขนาดได้)
ประเภทพัลส์	คลื่นลบที่คมชัด
ส่งแรงดัน	50~350V, สเต็ปอิน 50V
การทำให้หมาด ๆ	560โอห์ม
ได้รับ	0~110dB ขั้นตอน: 0.5/2/6/12dB
ได้รับการปรับอย่างละเอียด	-4~+4
การชดเชยพื้นผิว	ช่วงอัตราขยายทั้งหมด
ความถี่ในการทำงาน	0.5~20MHz；
ประเภทโพรบ	เดี่ยว, คู่, ผ่าน, ประเภทแช่
กรอง	สามตัวเลือก: 1~4MHz/0.5~10MHz/2~20MHz
โหมดตรวจจับ	ลบ/บวก/สองทาง/RF
ปฏิเสธ	0~80% ขั้นตอน 1%
ช่วงการทดสอบ	0 ~ 15000 มม. ช่วงการแสดงผลขั้นต่ำ: 15 มม. (เป็นเหล็ก)
ความเร็วของวัสดุ	100~20000m/s
การเคลื่อนที่ของพัลส์	-10~1000มม
P ล่าช้า	0 ~ 200us
เอ็กซ์-วาล	0~100มม
แนะนำ	การตรวจสอบการเชื่อม แผ่น การปลอม
จุดทดสอบ	ค่าสูงสุด/X-val/J
การวัด	เกต:แอมพลิจูด, ค่าแอมพลิจูด dB, ช่วง, ระยะทางแนวนอน, ระยะทางแนวตั้ง, ค่าความแตกต่างระหว่างเกต A และ B เคอร์เซอร์: เคอร์เซอร์กากบาท 2 ตัว สามารถทดสอบระยะทางแนวนอนและแนวตั้ง และระยะห่างระหว่างเคอร์เซอร์ (ภายใต้ฟังก์ชันสแกน B)
ประตู	ประตูเริ่มต้น: ทุกช่วง
	ความกว้างของประตู: ทุกช่วง
	ระดับประตู:10~90%,ขั้นตอน:1%
เส้นโค้ง	DAC, หกเส้นโค้งสูงสุด, ตรงตามมาตรฐาน NB/T 47013,GB/T 11345,GB/T 29712 และมาตรฐานอื่นๆ
	บสย. สูงสุดหกโค้ง
	เฉลี่ย
ฟังก์ชั่นอื่นๆ	เต็มหน้าจอ, สวิตช์เคอร์เซอร์ (ช่วง/ความสูง/ขอบฟ้า), อัตราขยายอัตโนมัติครั้งเดียว/ต่อเนื่อง (10~100%, ขั้นที่ 10%), การเปรียบเทียบเสียงสะท้อน, เสียงก้องเต็ม, ซองจดหมายสูงสุด, หน่วยความจำสูงสุด, การสแกนอย่างรวดเร็ว, โหมดภายนอก, ภาพหน้าจอ
	การแช่แข็งสูงสุด/ความลึกของรอยร้าว/การขยายเกท//การปรับพื้นผิวโค้ง/การสแกน B/การจำลองการเชื่อมแบบเรียบ//วิดีโอ
เตือน	สัญญาณเสียงและแสง
ความไวออกจาก	≥65dB (200 มม. — Φ2FH, 2.5PΦ20)
ข้อผิดพลาดเชิงเส้นแนวนอน	≤0.3%
ข้อผิดพลาดเชิงเส้นแนวตั้ง	≤3%
ข้อผิดพลาดเชิงเส้นแอมพลิจูด	≤±2%
ความแม่นยำของตัวลดทอน	20dB ± 1 เดซิเบล
ช่วงไดนามิก	≥32dB
ความละเอียดระยะไกล	≥26dB
ระดับเสียง	<40×10-9วี/



















































































































































































































































การกำหนดค่ามาตรฐาน



	ชื่อ	ปริมาณ
1	หน่วยหลัก	1
2	อะแดปเตอร์ไฟฟ้า	1
3	สายต่อโพรบ BNC-C6	2
4	กล่องเครื่องมือ	1
5	คู่มือการใช้งาน	1
6	หัววัดแบบตรง 10 มม. 2.5MHz	1
7	หัววัดมุม 13x13 K2 2.5MHz	1
8	ใบรับประกัน	1
