เครื่องตรวจจับข้อบกพร่อง Ut แบบไม่ทำลายอุตสาหกรรมแบบพกพาขนาดเล็ก

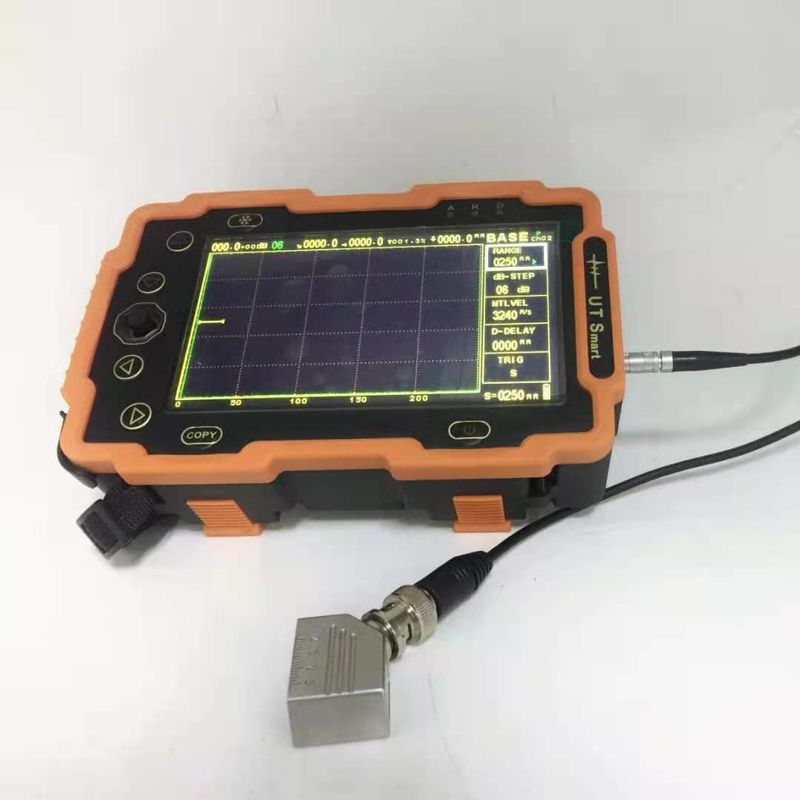

เครื่องตรวจจับข้อบกพร่องแบบไม่ทำลายอุตสาหกรรมแบบพกพาเครื่องตรวจจับข้อบกพร่องอัลตราโซนิก FD530 mini

นี่คือเครื่องตรวจจับข้อบกพร่องแบบไม่ทำลายอุตสาหกรรมแบบพกพาซึ่งสามารถตรวจสอบค้นหาประเมินและวินิจฉัยข้อบกพร่องต่างๆ (รอยแตกการรวมและรูเข็ม ฯลฯ ) ในชิ้นงานได้อย่างรวดเร็วง่ายดายและแม่นยำสามารถใช้ได้ทั้งในห้องปฏิบัติการและภาคสนามเครื่องมือนี้สามารถใช้กันอย่างแพร่หลายในทุกสาขาที่ต้องการการตรวจสอบข้อบกพร่องและการควบคุมคุณภาพเช่นอุตสาหกรรมการผลิตอุตสาหกรรมโลหะเหล็กและเหล็กกล้างานโลหะอุตสาหกรรมเคมี ฯลฯ นอกจากนี้ยังใช้กันอย่างแพร่หลายในการตรวจสอบความปลอดภัยและการประเมินอายุการใช้งานในลักษณะดังกล่าว สาขาต่างๆเช่นการบินและอวกาศการขนส่งทางรถไฟและภาชนะรับความดันหม้อไอน้ำเป็นต้นเป็นเครื่องมือที่จำเป็นสำหรับอุตสาหกรรมการตรวจสอบโดยไม่ทำลาย

เมื่อคลื่นอัลตราโซนิกแพร่กระจายในงานเราสามารถตรวจจับข้อบกพร่องในนั้นได้โดยอิทธิพลของการแพร่กระจายของคลื่นอัลตร้าโซนิคตามลักษณะเสียงที่แสดงให้เห็นถึงข้อบกพร่องในวัสดุจากหลักการนี้โดยใช้คลื่นอัลตร้าโซนิคเราสามารถวัดข้อบกพร่องเช่นรอยแตกรูเข็มและการรวมในสื่อเช่นโลหะอโลหะและคอมโพสิตเป็นต้น

1. การกำหนดค่ามาตรฐานและตัวเลือก

1.1 การกำหนดค่ามาตรฐาน

1.2 ตัวเลือก

2.1 ช่วงการวัดและข้อมูลจำเพาะ

ระยะการสแกน: 0 มม. ~ 1,000 มม

ความละเอียดในการสแกน: 1 มม

ช่วงการรับ: 0dB ~ 110 dB

D-Delay: 0µs ～ 5000µs

ความเร็วเสียง: 1,000 ม. / วินาที～ 9999m / s

แหล่งจ่ายไฟ: แบตเตอรี่ Li 7.4V 4800mAh
ขนาดโดยรวม: 162 มม. × 105 มม. × 40 มม
น้ำหนัก: 0.68 กก

2.2 สภาพแวดล้อมการทำงาน

อุณหภูมิ: -20 ℃ ~ 50 ℃

ความชื้น: 20%～ 90% RH

ปราศจากสนามแม่เหล็กและการกัดกร่อน

2.3 คุณสมบัติด้านประสิทธิภาพ

• ซีพียูคู่ทำงานประสานกันการตรวจจับความเร็วสูงและการประมวลผลข้อมูล；
• การสอบเทียบอัตโนมัติ；
• ทดสอบความหนาและความเร็วเสียงของวัสดุได้ง่าย
• กำหนดมาตรฐานสำหรับอุตสาหกรรมต่างๆได้อย่างอิสระเพื่อตอบสนองการตรวจจับข้อบกพร่องที่แตกต่างกัน
• แสดงตำแหน่งข้อบกพร่องที่แม่นยำโดยอัตโนมัติ (ความลึก d, ระดับ p, ระยะทาง s, แอมพลิจูด, dB, เส้นผ่านศูนย์กลางф)；
• กำหนดมาตรฐานสำหรับอุตสาหกรรมต่างๆได้อย่างอิสระเพื่อตอบสนองการตรวจจับข้อบกพร่องที่แตกต่างกัน；
• การปราบปรามเสียงสะท้อนสามารถปรับได้ตั้งแต่ 0 ถึง 90% โดยไม่ส่งผลกระทบต่ออัตราขยาย dB และความเป็นเชิงเส้น；
• เส้นโค้ง DAG และ AVG (DGS) ถูกสร้างขึ้นโดยอัตโนมัติ
• Muti-functions สำหรับการตรวจจับที่ง่าย: หน่วยความจำสูงสุด, หยุดการแสดงผล, อัตราขยายอัตโนมัติและการค้นหาคลื่น；
• Li - แบตเตอรี่ใช้เวลาทำงานต่อได้นานถึง 10 ชั่วโมง
• การจัดเก็บ: กระบวนการตรวจจับข้อบกพร่อง 500 ชุดและการจัดเก็บข้อมูล
• ให้การดูรูปคลื่นที่มีคอนทราสต์สูงตั้งแต่แสงแดดส่องถึงโดยตรงไปจนถึงความมืดสนิทและอ่านง่ายจากทุกมุม
• USB เชื่อมต่อกับคอมพิวเตอร์สร้างรายงานการตรวจจับข้อบกพร่องโดยอัตโนมัติ

2.4 พารามิเตอร์ทางเทคนิค
