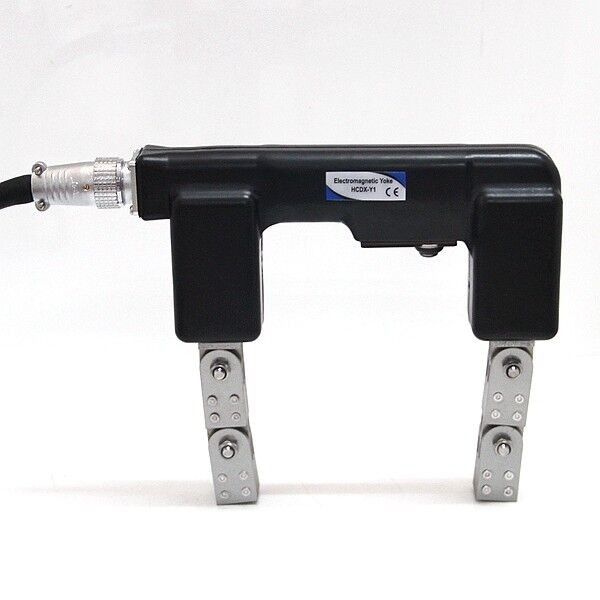

อุปกรณ์ทดสอบอนุภาคแม่เหล็กแบบแม่เหล็กไฟฟ้า Ac / Dc Hcdx-Y1

ภาพรวมของแอกแม่เหล็กไฟฟ้า AC/DC

ซีรี่ส์ HCDX-Y เป็นแอกแม่เหล็กแบบ AC, AC/DC, DC ที่มีความทนทานสูง ออกแบบมาเพื่อตรวจจับการบ่งชี้พื้นผิวและพื้นผิวย่อยในการใช้งานที่ทนทานที่สุด

ด้วยโครงสร้างที่ทนทานต่อสารเคมีแบบปิดสนิท ขาที่ขยับได้เพื่อให้เข้ากับรูปร่างของชิ้นส่วนใดๆ และสายยาว 12 ฟุตที่ทนทานต่อการใช้งานภาคสนาม HCDX-Y เหมาะอย่างยิ่งสำหรับการตรวจสอบรอยเชื่อมและการทดสอบระยะไกลอื่นๆ

การควบคุมแบบโซลิดสเตตช่วยให้ผู้ปฏิบัติงานสามารถใช้สนามแม่เหล็กไฟฟ้ากระแสสลับสำหรับการบ่งชี้พื้นผิวหรือสนามแม่เหล็กไฟฟ้ากระแสตรงสำหรับการบ่งชี้พื้นผิวย่อยเพื่อตอบสนองความต้องการในการตรวจสอบทั้งหมด

เครื่องตรวจจับข้อบกพร่องของอนุภาคแม่เหล็กแบบชาร์จมีลักษณะของโครงสร้างที่กะทัดรัด รูปแบบที่เหมาะสม ขนาดเล็ก น้ำหนักเบา และพกพาสะดวกสามารถใช้เครื่องตรวจจับข้อบกพร่องได้โดยตรงในกระแสสลับ และยังสามารถใช้สำหรับแหล่งจ่ายไฟแบบแม่เหล็ก (AC) (ก้อนแบตเตอรี่ AC) และแหล่งจ่ายไฟแบบแม่เหล็ก DC (ชุดแบตเตอรี่อินเวอร์เตอร์ DC-AC) ซึ่งมีประสิทธิภาพและพกพาสะดวกเหมาะสำหรับการตรวจสอบรอยเชื่อมของตัวเรือ การตรวจจับรอยเชื่อมโครงสร้างเหล็กในระดับความสูงที่สูง และการทำงานภายในของภาชนะรับความดันเครื่องมือนี้เหมาะสำหรับชิ้นส่วนโครงสร้างเหล็กของพลังงาน โลหะ ปิโตรเคมี เครื่องจักร และอุตสาหกรรมอื่น ๆ เช่นหม้อน้ำ ภาชนะรับความดัน ท่อแรงดัน เชื่อมตัวเรือ และโครงสร้างการเชื่อมของพื้นผิววัสดุ ferromagnetic ชนิดต่าง ๆ และการตรวจจับข้อบกพร่องของอนุภาคแม่เหล็กใกล้ ข้อบกพร่องของพื้นผิว

เครื่องมือนี้เป็นไปตามข้อกำหนดมาตรฐานของ JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024 "เงื่อนไขทางเทคนิคของเครื่องตรวจจับข้อบกพร่องแอกแม่เหล็กไฟฟ้า"

คุณสมบัติของสินค้า

โครงสร้างที่ปิดสนิทและทนทาน

ทนต่อสารเคมีและรอยขีดข่วน

ตัวเลือกการทำงานของ AC และ DC สำหรับการตรวจสอบพื้นผิวและพื้นผิวย่อย

เกินข้อกำหนดการยกของ ASTM

สามารถเลือกแหล่งจ่ายไฟสามโหมดได้อย่างอิสระ:

มีจุดที่เชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ AC ซึ่งสามารถเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ AC

สามารถใช้แหล่งจ่ายไฟ AC แบบแม่เหล็ก (ชุดแบตเตอรี่อินเวอร์เตอร์ DC-AC) เพื่อจ่ายไฟ AC โดยไม่ต้องเสียบแหล่งจ่ายไฟกระแสสลับโดยตรง

แหล่งจ่ายไฟ DC แบบแม่เหล็ก (ชุดแบตเตอรี่ DC) สามารถใช้เพื่อให้ทราบถึงฟังก์ชันการทำให้เป็นแม่เหล็กแบบ DC

แหล่งจ่ายไฟ AC แบบแม่เหล็ก (ชุดแบตเตอรี่อินเวอร์เตอร์ DC-AC) มีฟังก์ชันของการควบคุมแรงดันไฟฟ้า การชาร์จไฟเกิน กระแสไฟเกิน และการจ่ายกระแสไฟเกิน

เมื่อแรงยกไม่เพียงพอ ระบบจะตัดไฟโดยอัตโนมัติเพื่อให้แน่ใจว่ามีความไวในการตรวจจับข้อบกพร่อง

ฟังก์ชันแสดงพลังงานสามารถแสดงพลังงานแบตเตอรี่ปัจจุบัน และมีฟังก์ชันเสียงและไฟเตือน

ชิปไมโครคอมพิวเตอร์ในตัวเพื่อรักษาเสถียรภาพของแรงดันไฟขาออกและให้ความไวในการตรวจจับ

ปรับแม่เหล็กได้

กระเป๋าคาดเอวทำงานแบบพิเศษสามารถพกพาก้อนแบตเตอรี่ ระบบกันสะเทือนแบบแม่เหล็ก สารตัดกัน โพรบแอก ฯลฯ

พารามิเตอร์ทางเทคนิค

อุณหภูมิในการทำงาน: -10 ~ +40 C

อุณหภูมิในการจัดเก็บ: -20 ~ 50 C

ความชื้นสัมพัทธ์: <80% ไม่มีการควบแน่น

อุณหภูมิในการทำงานเพิ่มขึ้น: <18 C

อัตราการโหลดชั่วคราว: > 50%

ความไว: A1 มาตรฐานชิ้นทดสอบ 15/50 ร่องแสดงไว้อย่างชัดเจน

กำลังยกกำลังไฟฟ้ากระแสสลับขั้นต่ำ: >4.5 กก. (44N)

กำลังยกกำลังไฟ DC ขั้นต่ำ: > 18.1 กก. (177N)
