รายละเอียดสินค้า:
|
| ชื่อสินค้า: | อุปกรณ์เสริมสำหรับเครื่องตรวจจับข้อบกพร่อง X-Ray | รุ่น: | ตัวชี้วัดคุณภาพภาพภาพ (IQI) |
|---|---|---|---|
| มาตรฐาน: | ดินแดง, EN462, ASTM747 | MOQ: | 1 บาท |
| เน้น: | IQI เครื่องวัดการเจาะเชือกแบบสาย,เครื่องตรวจสอบความผิดพลาด X-Ray Penetrameter,ตัวชี้วัดคุณภาพภาพภาพ Penetrameter |
||

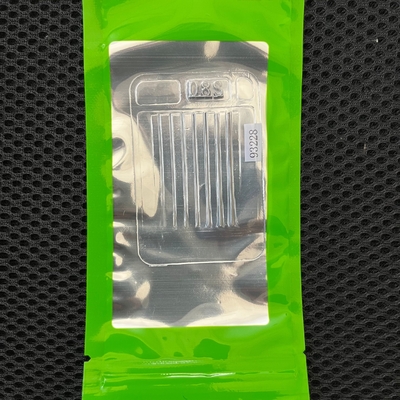

ตัวชี้วัดคุณภาพภาพภาพ (IQI) สายประเภท Penetrameters อุปกรณ์เสริมสําหรับเครื่องตรวจสอบความบกพร่อง X-Ray

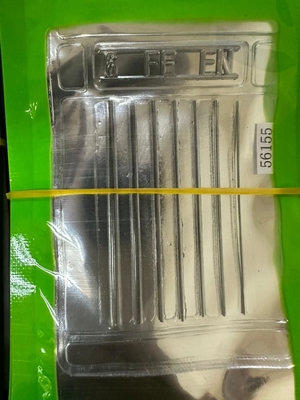

EN 462-1 ประเภทสาย
EN 462-1 ประเภทสายไฟถูกนํามาเป็นมาตรฐานยุโรปเพื่อแทนที่มาตรฐานเยอรมัน (DIN 54. 109)
และสถาบันมาตรฐานอังกฤษ (BS3971:1980 type 1) ตัวชี้วัดคุณภาพภาพภาพ
ของสาย paralel เจ็ดสายของความหนาที่แตกต่างกันติดตั้งและปิดระหว่างแผ่นบางสองแผ่นของโปร่ง, ยืดหยุ่น
พีวีซี โมโนแกรมนําแสดงจํานวนของสายหนาที่สุด วัสดุและสัญลักษณ์ EN
กว้างเส้นใย:
| สาย จํานวน |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| สาย กว้าง ((มม) |
3.20 | 2.50 | 2.00 | 1.60 | 1.25 | 1.00 | 0.80 | 0.63 | 0.50 | 0.40 |
| สาย จํานวน |
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |
| สาย กว้าง ((มม) |
0.32 | 0.25 | 0.20 | 0.16 | 0.125 | 0.10 | 0.08 | 0.063 | 0.05 |
ขนาดตัวชี้วัด:
มีขนาด 4 ตัวแสดงคุณภาพภาพภาพ EN
ขนาด 1- มีสายหมายเลข 1 ถึง 7 และใช้สําหรับความหนาของวัสดุในช่วง 40 t 1 60 mm
ขนาด 6- มีสายหมายเลข 6 ถึง 12 และใช้สําหรับความหนาของวัสดุในช่วง 12.5 ถึง 50 มม
ขนาด 10一มีสายหมายเลข 10 ถึง 16 และใช้สําหรับความหนาของวัสดุในช่วง 5 ถึง 20 มม.
ขนาด 13- มีสายหมายเลข 13 ถึง 19 และใช้สําหรับความหนาของวัสดุในช่วง 2.5 ถึง 10 มม
ขนาด AlI มีให้เลือกใน Steel ((Fe), Aluminium ((AI), และ Stainless Steel ((SS). ทองแดง ((Cu), Zirconium ((ZR) Image
ตัวชี้วัดคุณภาพมีเพียงในขนาด 6 และ 10 นิเคิล ((Ni) ตัวชี้วัดคุณภาพภาพภาพมีเพียงใน
ขนาด 6, 10 และ 13
เป็นตัวอย่างการระบุตัว (เช่น โมโนแกรมนํา) สําหรับ, บอกขนาด 10 (เลขสาย 10 ถึง 16) ในเหล็ก ((Fe)
จะเป็น 10FE EN
ประเภทสาย DIN 54 109
DIN 54 109 ประเภทของสาย
คล้ายกับ EN 462-1
สหรัฐอเมริกา, เครื่องรับประทานอาหารของเราเหมือนกัน, และมีจํานวนสายเดียวกันในขนาดเดียวกันของ
การเริ่มต้นหรือการเริ่มต้น เพียงแค่การที่ monogram นําอ่าน DIN แทน EN
ตัวอย่าง: ขนาด 6 สายจํานวน 6 ถึง 12) ในสแตนเลส sel (((s) จะเป็น 6 DINSS
EN 462-2 เครื่องวัดการเจาะชนิดสเต็ปเวิง/รู
ขั้นในรูปร่างและมีลวดลายในสี่ ตัวอย่างหมายเลข H5, H9 และ H13 ใน Seel
| รุ่นหมายเลข | ระยะทางของสเต็ปเวจ | ความหนาของวัสดุ |
| H5 | 0.32 ถึง 1 มิลลิเมตร | 16 ถึง 50 มิลลิเมตร |
| H9 | 0.8 ถึง 2.5 มิลลิเมตร | 40 ถึง 125 มิลลิเมตร |
| H13 | 2TO6.3mm | 100 ถึง 315 มิลลิเมตร |

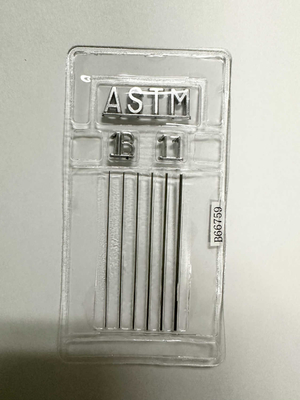

ASTM E747 เครื่องวัดการเจาะชนิดสาย
ASTM E747 Wire Type Penetrameter ประกอบด้วยชุดของสาย 6 สายคู่กันของความหนาที่แตกต่างกัน
หมวกนําแสดงความหนาของพีวีซี
สายที่หนาที่สุด และกลุ่มวัสดุ ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu)
รวมไปถึง
| ชุดที่ไม่ | สายหมายเลข | ไดอา | ครับ |
| A | 1 | 0.08 | 0.0032 |
| - | 2 | 0.10 | 0.0040 |
| - | 3 | 0.13 | 0.0050 |
| - | 4 | 0.16 | 0.0063 |
| - | 5 | 0.20 | 0.0080 |
| - | 6 | 0.25 | 0.0100 |
