รายละเอียดสินค้า:
|
| ชื่อสินค้า: | บล็อกการสอบเทียบ | น้ําหนักรวม: | 6กก |
|---|---|---|---|
| ความหนา: | 25มม | หลุม: | 1.5มม |
| เน้น: | บล็อกการปรับ IIW V1,บล็อคการปรับระดับเครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย,บล็อคการปรับระดับเหล็กไร้ขัด |
||
IIW V1 บล็อคการปรับในเหล็กคาร์บอน เหล็กไร้ขัดสําหรับเครื่องตรวจสอบความบกพร่อง Ultrasonic

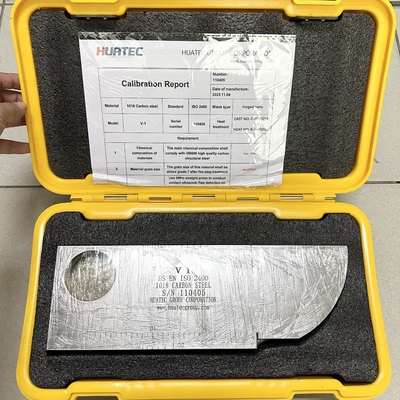

บล็อกการปรับ IIW V1
มาตรฐาน: ISO2400-1972E

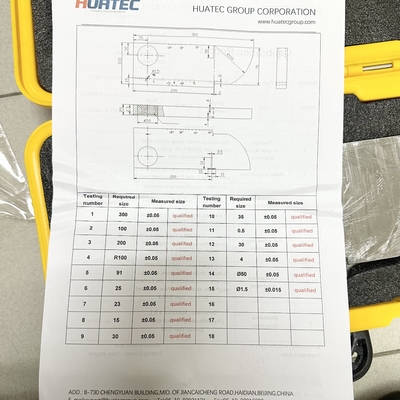

บล็อกทดสอบ IIW (บล็อกทดสอบ V-1) ยังเรียกว่าบล็อกทดสอบดัตช์เป็นแบบทดสอบมาตรฐานสากลที่อนุมัติโดยสถาบันการปั่นสากล (IIW) และแนะนําโดยองค์กรสากลเพื่อมาตรฐาน (ISO)รูปและขนาดแสดงในรูป 1-1:
จุดการใช้หลัก
(1) ระยะไดนามิค, ความเส้นตรงแนวราบและระยะการตรวจจับคลื่นระยะยาวของเครื่องตรวจสอบความบกพร่องสามารถวัดได้โดยใช้หนาของบล็อกทดสอบ 25 มม.
(2) กว้าง 50 และ 1.5 ช่องผ่านถูกใช้ในการกําหนดขอบความรู้สึกของมุมการหดของสัญจร oblique และสัญจรสายยาวตรง.มันยังเป็นไปได้ที่จะประมาณขนาดของพื้นที่ตาบอดของสัญจรตรงและความสามารถเจาะของเครื่องมือวัดรวมกับสัญจร.
(3) จุดตกและพื้นที่ตาบอดของซอนด์ที่ชันถูกวัดโดยใช้พื้นผิวโค้ง R100mm และสัดส่วนแกนเวลาและจุดศูนย์สามารถถูกแก้ไขได้
(4) ความละเอียดด้านยาวของซอนด์ตรงสามารถวัดกับระนาบ notch ของ 85mm, 91mm และ 100mm;
(5) ใช้ขอบมุมขวาของบล็อกการทดสอบเพื่อวัดมุมสับสนของรังสีเสียง
