รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องตรวจจับข้อบกพร่องล้ำเสียงแบบพกพา | การแสดง: | หน้าจอสี TFT ขนาด 7 นิ้ว ความละเอียด 800*480 |
|---|---|---|---|
| โหมดการทำงาน: | ปุ่ม, หมุน, หน้าจอสัมผัส | พลังงานไฟฟ้า: | แบตเตอรี่ลิเธียมไอออน |
| เน้น: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย ultrasonic touch screen,เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic SD Card,เครื่องตรวจจับข้อบกพร่องล้ำเสียงแบบพกพา |
||
ฟังก์ชันการปรับระดับอัตโนมัติ เครื่องตรวจสอบความผิดพลาดด้วยเสียงฉีด ultrasonic Portable SD Card Touch Screen
ลักษณะ
●การกําหนดขนาดและตําแหน่งความแม่นยําสูง เพื่อตอบสนองความต้องการในการตรวจจับที่ใกล้และไกล
●เขตตาบอดใกล้สนามมีขนาดเล็ก สามารถตอบสนองความต้องการการตรวจสอบสําหรับท่อขนาดเล็กและผนังบาง
●ฟังก์ชันการปรับระดับอัตโนมัติ:ปรับระดับอัตโนมัติด้วยปุ่มเดียว, ใช้งานง่าย, โซนทดสอบอัตโนมัติ
●อัตโนมัติแสดงตําแหน่งเสียงสะท้อนความบกพร่อง ((ความลึก:d, Horizontal:p,Distance:s, Amplitude,dB,ф)
●สลับสภาวะสามอย่างอิสระ ((ความลึก:d, ทิศทาง:p, ระยะทาง:s)
●การเพิ่มอัตโนมัติ, พื้นที่สูงสุด, ฟังก์ชันความจําสูงสุด, ซึ่งสามารถเพิ่มประสิทธิภาพการตรวจจับได้
●บันทึกกระบวนการตรวจพบความบกพร่องและการเล่นแบบไดนามิก
●การคํานวณค่า φ: การตรวจสอบความบกพร่องโดยเครื่องตรวจสอบตรง, สามารถหาคลื่นสูงสุดในการแปลงค่า φ โดยอัตโนมัติ
● 500 ช่องทางอิสระ (สามารถขยายได้) ซึ่งสามารถใส่และเก็บมาตรฐานการตรวจสอบของอุตสาหกรรมใด ๆ ได้อย่างอิสระ ไม่จําเป็นต้องนําก้อนมาตรฐานสําหรับการตรวจสอบในสถานที่
●เก็บและเล่นคลื่นสแกน 500 A และข้อมูลได้อย่างอิสระ
● DAC, AVG และ TCG curves (การชําระความลึก) ได้ถูกผลิตโดยอัตโนมัติ และสามารถแบ่งแยกได้ จุดการชําระตัวอย่างไม่มีข้อจํากัด และสามารถแก้ไขและชําระค่าตอบแทนได้
●14 มาตรฐานการตรวจสอบ
●สามารถใช้มาตรฐานในอุตสาหกรรมได้ฟรี
●ความกว้างและความแรงของกระแทกสามารถปรับได้
●B scan และ B function การสแกนสี
●สามารถสื่อสารกับคอมพิวเตอร์ และส่งออก WORD ไฟล์,
● IP65 กระเป๋าพลาสติก ABS แข็งแรงและทนทาน กันน้ําและกันฝุ่น และมีความสามารถในการป้องกันการแทรกแซงที่ดี
●ใช้โปรแกรมสื่อสาร (ไร้สาย) เพื่อวิเคราะห์รายงานการพิมพ์ข้อมูล เป็นต้น
●จอสีจริง 260,000 สี เหมาะสําหรับสภาพแวดล้อมการทํางานภายใต้แสงสว่างแรงหรือแสงสว่างน้อย
●แบตเตอรี่ลิธีียมที่มีประสิทธิภาพสูง สามารถทํางานต่อเนื่องได้ 8-10 ชั่วโมง
●การบันทึกนาฬิกาในเวลาจริง: วันที่พบความบกพร่องในเวลาจริง, การบันทึกการติดตามเวลา, และการเก็บรักษา
●การป้องกันการปิดไฟ การเก็บข้อมูลไม่อาจสูญเสีย
●พารามิเตอร์การตรวจพบความบกพร่องสามารถทดสอบหรือตั้งค่าได้โดยอัตโนมัติ
●การปฏิเสธดิจิทัล ไม่ส่งผลต่อการเพิ่มและเส้นตรง
●การชดเชยการกําไร: การลดความหนา Db สามารถแก้ไขได้สําหรับความหยาบของพื้นผิว, พื้นที่โค้ง, การตรวจสอบความบกพร่องระยะไกลของชิ้นงานหนา, ฯลฯ
●สามารถใช้งานเครื่องตรวจสอบความบกพร่องด้วยโปรแกรมในคอมพิวเตอร์ เพื่อบรรลุเป้าหมายของเครื่องตรวจสอบความบกพร่อง
รายละเอียดเทคนิค
| การแสดง | หน้าจอสี TFT ขนาด 7 นิ้ว ความละเอียด 800*480 |
| รูปแบบการทํางาน | ปุ่ม, Rotary, หน้าจอสัมผัส |
| พลังงานไฟฟ้า | แบตเตอรี่ไอออนลิตยูม |
| ความจุของแบตเตอรี่ | 5.0Ah |
| ความดันไฟฟ้า | 12V |
| ปริมาณพลังงาน | 1 |
| เวลาทํางาน | ≥ 8 ชั่วโมง |
| การเข้าของตัวปรับ | DC100?? 240V 50Hz/60Hz |
| การออกอัดแปลง | AC 12V |
| พลังงานของตัวปรับ | 36W |
| การเก็บข้อมูล | การ์ด SD ((16G) |
| ระเบิด | 1 |
| อุณหภูมิการทํางาน | -10°C 45°C |
| อุณหภูมิในการเก็บ | -20°C ∼60°C |
| เกรด IP | IP65 |
| ขนาด | 245*155*55 มิลลิเมตร |
| น้ําหนัก | 1.18กิโลกรัม (รวมแบตเตอรี่) |
| รูปแบบ UT แบบปกติ | |
| ประเภทเครื่องเชื่อม | LEMO 00 |
| ประเภทช่อง | ช่องเดียว |
| ช่องหมายเลข | กลุ่ม 500 (สามารถปรับขนาดได้) |
| ประเภทการกระแทก | คลื่นคมลบ |
| โทนไฟฟ้า | 50~350 วอลต์ ขั้นใน 50 วอลต์ |
| ปรับความหนาว | 560Ω |
| ประโยชน์ | 0~110dB ขั้นตอน:0.5/2/6/12dB |
| รับ การ ปรับปรุง ที่ ดี | -4~+4 |
| การชดเชยพื้นที่ | ระยะการเพิ่มประโยชน์ทั้งหมด |
| ความถี่ในการทํางาน | 0.5 ~ 20MHz; |
| ประเภทของเครื่องตรวจ | แบบ Single,Double,Through,Immersion |
| เครื่องกรอง |
สามตัวเป็นตัวเลือก 1~4MHz/0.5~10MHz/2~20MHz |
| รูปแบบการตรวจสอบ | ลบ/บวก/สองทาง/RF |
| ปฏิเสธ | 0~80%, ขั้นตอน 1% |
| ระยะการทดสอบ | 0 ~ 15000 มิลลิเมตร ระยะแสดงภาพขั้นต่ํา:15 มิลลิเมตร ((ในเหล็ก) |
| ความเร็วของวัสดุ | 100 ~ 20,000m/s |
| การย้ายจังหวะ | -10 ~ 1000 มม. |
| P ล่าช้า | 0 ~ 200us |
| X-VAL | 0 ~ 100 มม. |
| คู่มือ | การตรวจ weld, Sheet, Forging |
| จุดทดสอบ | สูงสุด/X-val/J val |
| การวัด |
ประตู:ค่าปริมาตร,ค่าปริมาตร dB,ระยะ,ระยะแนวราบ,ระยะแนวตั้ง,ค่าความแตกต่างระหว่าง A และ B Gate คอร์เซอร์:2 คอร์เซอร์ข้าม สามารถทดสอบระยะทางแนวราบและแนวตั้ง และระยะทางระหว่างคอร์เซอร์ ((ภายใต้ฟังก์ชัน B scan) |
| ประตู | ประตูเริ่มต้น: ระยะทั้งหมด |
| ความกว้างประตู: ทุกช่วง | |
| ระดับประตู:10~90%, ขั้นตอน:1% | |
| กว้าง | DAC, ขอบสูงสุด 6 ขอบ, ตอบกับ NB/T 47013, GB/T 11345, GB/T 29712 และมาตรฐานอื่น ๆ |
| TCG ขนาดสูงสุด 6 ลม | |
| AVG | |
| หน้าที่อื่น ๆ | หน้าจอเต็ม, เครื่องสก์เซอร์ ((ระยะ / ความสูง / มุมกว้าง), การเพิ่มอัตโนมัติครั้งเดียว / ต่อเนื่อง ((10 ~ 100%, ขั้นตอน 10%), การเปรียบเทียบเสียงสะท้อน,เสียงสะท้อนเต็ม, พื้นที่สูงสุด, ความทรงจําสูงสุด, การสแกนเร็ว, โหมดนอก, ภาพจอ |
| สูงสุดการแข็ง / ความลึกของรอยแตก / การขยายประตู / การปรับปรุงพื้นผิวโค้ง / การสแกน B / การจําลองการผสมผสานแบบเรียบ / วิดีโอ | |
| ระเบิด | เครื่องเตือนเสียงและแสง |
| ความรู้สึกที่เหลือ | ≥ 65dB ((200mm ∆Φ2FH2.5PΦ20) |
| ความผิดพลาดด้านเส้นตรงแนวราบ | ≤0.3% |
| ความผิดพลาดทางเส้นตรงแนวตั้ง | ≤ 3% |
| ความผิดพลาดในความเป็นเส้นตรงของขนาด | ≤ ± 2% |
| ความแม่นยําของตัวลดความหนา | 20dB ± 1 dB |
| ระยะความเร็ว | ≥32dB |
| ความละเอียดจากระยะไกล | ≥26dB |
| ระดับเสียง | < 40 × 10-9V/ |
การตั้งค่าแบบมาตรฐาน
| ชื่อ | QTY | ||

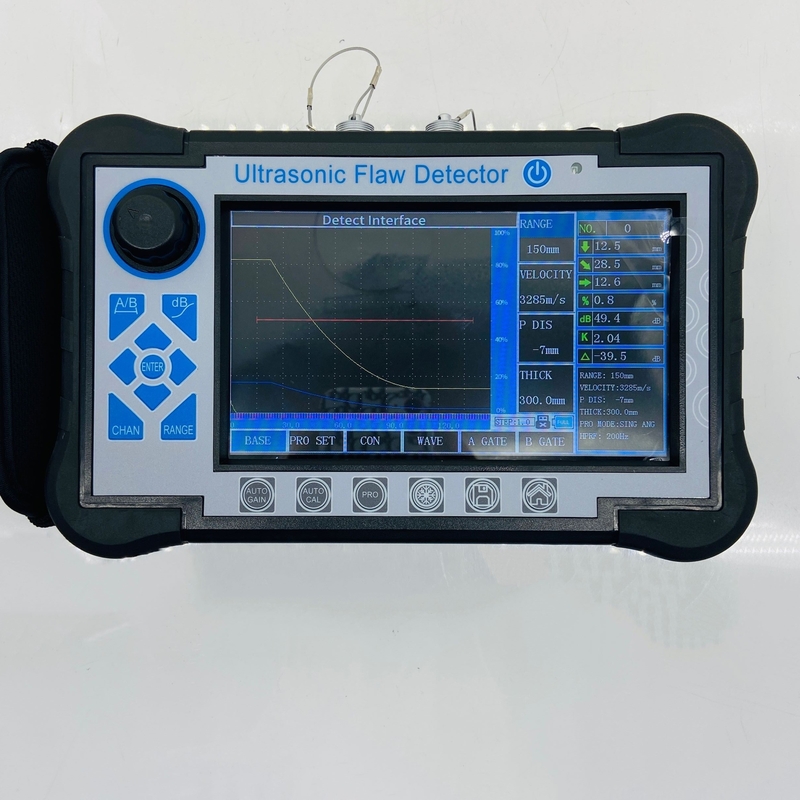

| 1 | หน่วยหลัก | 1 | |

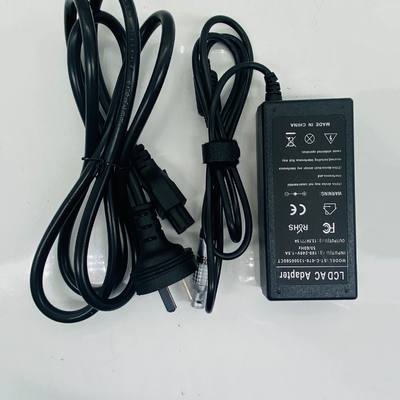

| 2 | เครื่องปรับพลังงาน | 1 | |

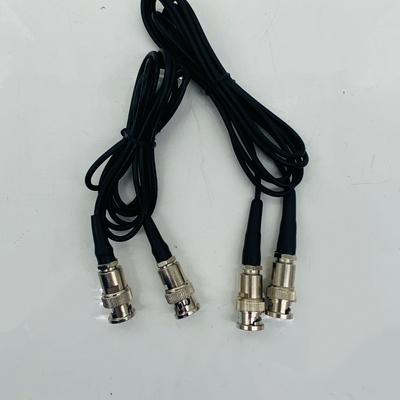

| 3 | สายเชื่อมโซน | 2 | |

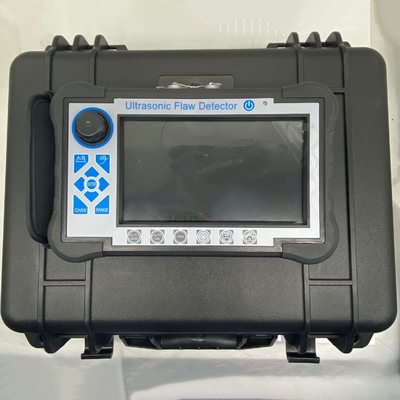

| 4 | กล่องเครื่องมือ | 1 | |
| 5 | คู่มือการใช้งาน | 1 | |
| 6 | โซนด์ตรง 10mm 2.5MHz | 1 | |

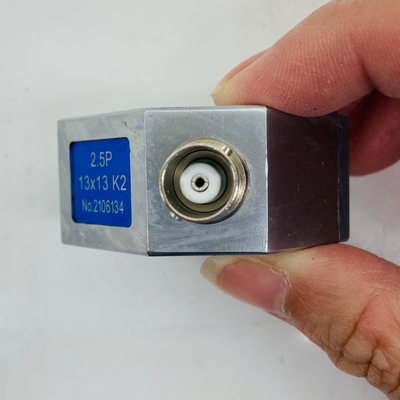

| 7 | โซนมุม 13x13 K2 2.5MHz | 1 | |
| 8 | บัตรรับประกัน | 1 |
