I. ภาพรวม

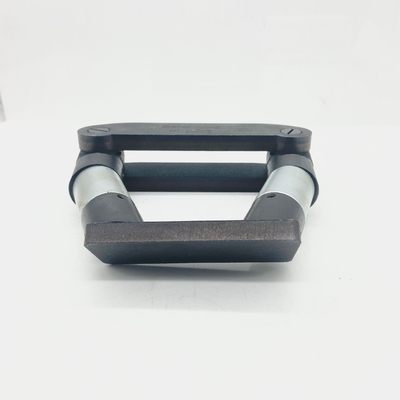

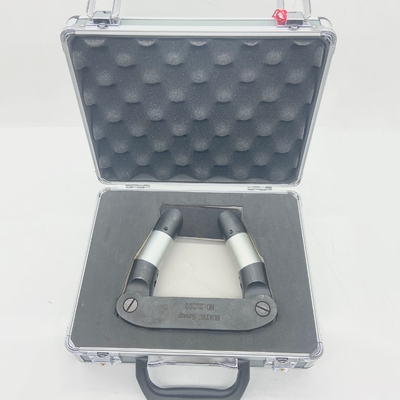

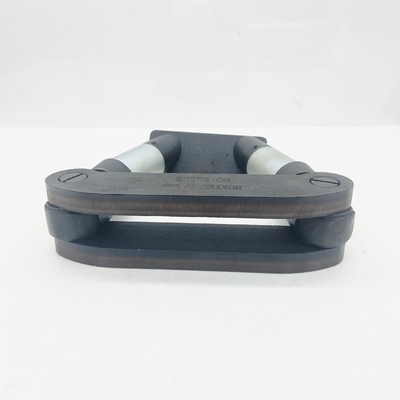

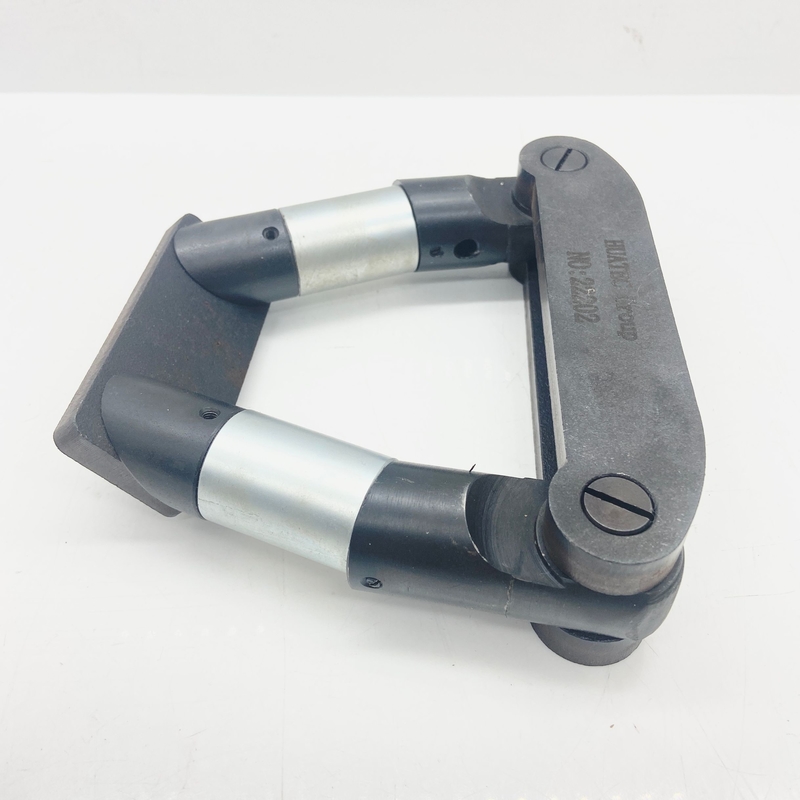

เครื่องตรวจสอบความบกพร่องแม่เหล็กถาวร HCDX-310 เป็นเครื่องมือทดสอบพกพาขนาดเล็กที่สามารถใช้ในการตรวจสอบความบกพร่องของอนุภาคแม่เหล็กโดยไม่ต้องใช้ไฟฟ้าเครื่องมือการทดสอบสามารถใช้ในโรงงานหรือห้องปฏิบัติการมันเหมาะสมสําหรับการทดสอบในสถานที่ที่ไม่มีไฟฟ้าหรือในสภาพแวดล้อมที่อุปกรณ์ไฟฟ้าพิเศษเป็นระเบิด

II. คุณสมบัติทางเทคนิค

1, พลังยก: > 18 kg

2. ระยะห่างจากเสา: ปรับต่อเนื่องจาก 50 ถึง 200 มม.

3ขนาดภายนอก: 175 mm × 160 mm × 45 mm

4น้ําหนัก 2.25 กิโลกรัม

III. หลักการ

การใช้สนามแม่เหล็กแรงของแม่เหล็กถาวรเพื่อแม่เหล็กงานของวัสดุแม่เหล็กเหล็กที่ต้องทดสอบต้นแม่เหล็กท้องถิ่นเกิดบนพื้นผิวของชิ้นงานหรือใกล้พื้นผิวของความบกพร่องเมื่อผงแม่เหล็กที่มีการนําแม่เหล็กที่ดีถูกนําไปใช้บนพื้นผิวการทํางาน มันจะถูกดึงดูดโดยขั้วแม่เหล็กท้องถิ่นและสะสมขึ้นบนมันเพื่อแสดงตําแหน่งและรูปร่างของความบกพร่อง.

IV. ลักษณะโครงสร้าง

ระยะห่างจากขั้วแม่เหล็กสามารถปรับได้จาก 50 มิลลิเมตรเป็น 200 มิลลิเมตร และ sonda สามารถหมุนเพื่อตรวจหาความบกพร่องในระดับที่แตกต่างกันที่เหมาะสําหรับการทํางานในสนาม, โดยเฉพาะอย่างยิ่งเป็นประโยชน์สําหรับความสูงสูงและโอกาสที่มันไม่สะดวกสําหรับการดําเนินงานจริง

V. วิธีการใช้

1เรื่องที่ต้องการความสนใจ

(1) การชนกันถูกห้ามอย่างเข้มงวดที่จะรบกวนการจัดเรียงที่ปกติของเขตแม่เหล็ก, ทําให้ความอ่อนแอของแม่เหล็กและส่งผลกระทบการทํางานปกติ

(2) อย่าเข้าใกล้วัตถุที่มีแม่เหล็กแรง เพื่อป้องกันการแม่เหล็กกลับของเครื่องมือ

(3) หลังการใช้งาน ทําวงจรสั้นกับเหล็กสองยางด้วยเหล็กเติมเพื่อสร้างวงจรลดการแทรกแซงของสนามแม่เหล็กโลกและสนามแม่เหล็กภายนอก

2การดําเนินการ

(1) เพื่อเตรียมการตรวจสอบก่อน, การถอนเหล็ก, การตรวจสอบยก > 18 kG สามารถใช้;

(2) ตรวจสอบว่าชิ้นส่วนเคลื่อนไหวอยู่ในสภาพการทํางานที่ดี

(3) ระหว่างการตรวจสอบความบกพร่อง ปรับระยะห่างของเสาเหล็กแม่เหล็กให้ถูกต้อง เพื่อให้ชิ้นงานและเหล็กโยกสัมผัสกันได้ดีชิ้นงานขนาดใหญ่ควรเป็นส่วนหนึ่ง magnetized;

(4) เครื่องตรวจสอบความบกพร่องเหมาะสําหรับการตรวจสอบความบกพร่องแบบต่อเนื่อง

(5) สําหรับชิ้นงานที่มีมุมการทํางานที่แน่นอน, สองแขนและเหล็กโยกสามารถปรับเพื่อให้เหล็กโยกสัมผัสดีกับชิ้นงานสําหรับการตรวจหาความบกพร่อง;

(6) หลังการทํางาน, ทําความสะอาดเครื่องมือ, สั้นวงจรของเหล็กยางสองเหล็กและใส่มันในกล่องเครื่องมือ;

3ความผิดพลาดและการบํารุงรักษา

(1) การยกไม่เพียงพอ:

A. ตรวจสอบว่าส่วนต่างๆ ของอุปกรณ์ติดต่อกันดีหรือไม่ เมื่อแรงต่อต้านแม่เหล็กเพิ่มขึ้นและแรงยกลดลง ปรับสกรูที่เกี่ยวข้องให้มันติดต่อกันดี

B. ถ้าส่วนต่างๆ ติดต่อกันดี แม็กเนติสของเหล็กแม่เหล็กจะอ่อนแอและเครื่องมือควรถูกแม่เหล็ก

(2) เปลี่ยนชิ้นส่วนเมื่อมันเสียหาย

(3) การใช้อย่างต่อเนื่องปกติ ครึ่งเดือนต่อการทดสอบเครื่องตรวจสอบความบกพร่อง, กําลังยก > 18 กิโลกรัม, บล็อก 600 x 200 x 20;

(4) แม็กเนติส อุปกรณ์เป็นประจํา (กําหนดโดยตัวเองตามการใช้งาน);

(5) อุปกรณ์แม่เหล็กสามารถใช้สําหรับเครื่องแม่เหล็กพิเศษหรือเครื่องตรวจสอบความบกพร่องที่ผลิตโดยโรงงานของเรา;
