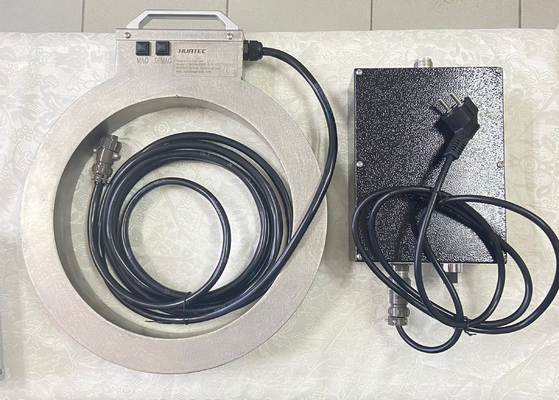

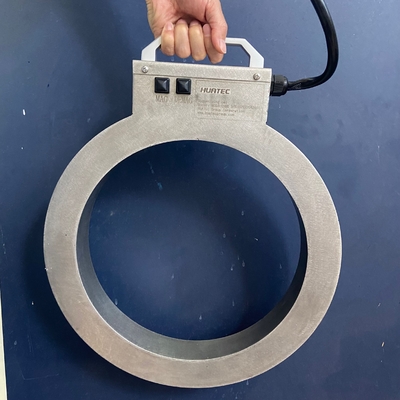

NDT สินค้าอนุภาคแม่เหล็ก เครื่องตรวจสอบความบกพร่องในโค้ลแม่เหล็กขนาด 300 มม

NDT สินค้าอนุภาคแม่เหล็ก เครื่องตรวจสอบความบกพร่องในโค้ลแม่เหล็กขนาด 300 มม

I. ปริมาตรหลัก

II. การนําเสนอฟังก์ชัน

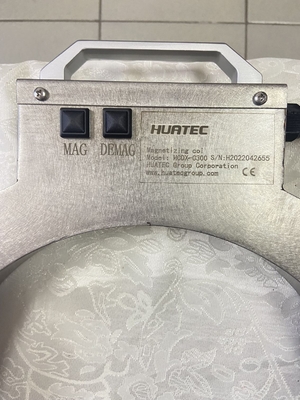

1, Magnetization - เริ่มสนามไฟฟ้าแม่เหล็กเพื่อแม่เหล็กชิ้นงาน;

2, Demagnetization - สนาม demagnetization เริ่ม demagnetizing ชิ้นงาน;

3, ระเบิดอุณหภูมิเกิน - สายโค้ลมีเซ็นเซอร์อุณหภูมิ 75 °C ที่ติดตั้งในตัว เมื่ออุณหภูมิที่กําหนดได้เกิน มันเข้าสู่สภาพป้องกัน

การติดตั้ง:

1- อุปกรณ์จะติดตั้งในสภาพแวดล้อมแห้ง โดยไม่มีฝุ่นโลหะ ก๊าซที่กัดสนอง และสิ่งของที่เผาไหม้และระเบิด

2- อุณหภูมิของสื่อรอบตัวไม่ต่ํากว่า - 10 °C และไม่สูงกว่า + 40 °C

3ความชื้นของอากาศไม่เกิน 85%

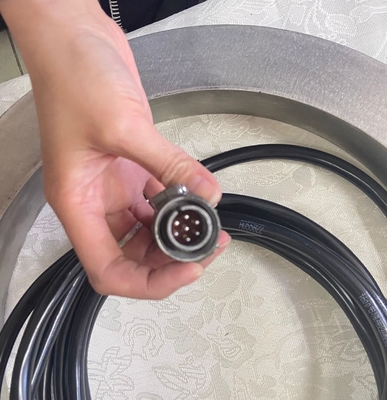

4การเชื่อมต่อท่อและสายไฟระหว่างอุปกรณ์การติดตั้งและอุปกรณ์ช่วยแต่ละอย่างจะต้องเชื่อมต่อตามป้ายการชี้แจงและฐานปุ่ม

5. พลังงานประปา (พลังงานประปา แหล่งอากาศ เป็นต้น ตามสภาพแวดล้อมการติดตั้งอุปกรณ์และสภาพการทํางาน) และเปลือกอุปกรณ์ติดดินได้อย่างน่าเชื่อถือ

การใช้งาน:

1. หลังจากที่อุปกรณ์ถูกติดตั้งไว้ในที่แรกตรวจสอบว่าสายเชื่อมและสกรูที่ติดตั้งทั้งหมดจะปลดและตก

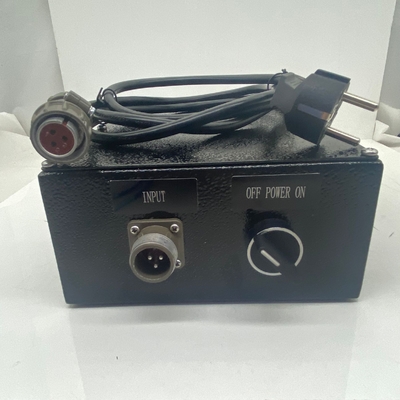

2. ใช้อุปกรณ์เพื่อวัดว่าความดันที่ปลายบนของสวิทช์หลักของเครื่องตอบสนองความต้องการของสิ่งแวดล้อมการติดตั้งอุปกรณ์และสภาพการทํางาน

3. ตรวจสอบการกระทําหน้าที่แต่ละอย่าง โดยกดหรือสลับสวิทช์หน้าที่แต่ละอย่างด้วยมือ และการกระทําหน้าที่ของอุปกรณ์แต่ละอย่างจะต้องดําเนินการตามนั้น

4การตรวจสอบผลการลดแม่เหล็ก: ตรวจสอบว่าแม่เหล็กที่เหลือหลังจากลดแม่เหล็กตรงกับความต้องการหรือไม่

5หลังจากผ่านการใช้งานและการตรวจสอบ อุปกรณ์สามารถนําไปสู่การผลิต

IV. การบํารุงรักษาประจํา

หลังจากที่อุปกรณ์ถูกใช้แล้ว ต้องดําเนินการต่อไปนี้

1. ปิดสวิทช์ไฟฟ้าและตัดไฟฟ้าของอุปกรณ์

2. ตัดสวิทช์หลักของพลังงานภายนอก;

3. ทําความสะอาดคราบน้ํามันบนพื้นผิวโค้ลและรักษาอุปกรณ์ทั้งหมดสะอาด

4. ตรวจสอบสายเชื่อมวงจร, สายเคเบิลและเครื่องประกอบสําหรับการปลดและการเก่าภายในหนึ่งเดือน

5. ตรวจสอบว่าความเข้มข้นของหมุนเวียนแม่เหล็กตรงกับมาตรฐานทุกวัน

6. การล้างน้ํามันบนพื้นผิวของอุปกรณ์ต้องใช้น้ํามันเฉลี่ย

7. ถ้าเปลือกถูกทําลาย มันถูกห้ามที่จะใช้ต่อไป

V. หลักการค้นพบความบกพร่อง

หลักการของไฟฟ้าแม่เหล็ก

กระแสแม่เหล็กสร้างสนามแม่เหล็กไฟฟ้าผ่านพื้นผิวของชิ้นงานแม่เหล็กเหล็ก (AC และครึ่งคลื่น DC มีผลผิวหนัง)ความเป็นอยู่ของความบกพร่องจะตัดเส้นแรงแม่เหล็ก, สร้างสนามแม่เหล็กรั่วและซับซ้อนอนุภาคแม่เหล็กอนุภาคแม่เหล็กสะสมเพื่อสร้างรอยแม่เหล็กการมีอาการบกพร่องสามารถตัดสินได้โดยการสังเกตรอยแม่เหล็ก (รอยแม่เหล็กเป็นอาการบกพร่องที่เพิ่มขนาด).

ความรู้สึก

ความรู้สึกหมายถึงความแม่นยําของการตรวจหาความผิดพลาดของอนุภาคแม่เหล็ก โดยปกติจะผ่านการตรวจสอบแบบมาตรฐาน TYPE A ของประเทศ เพื่อตรวจหาใบทดสอบแบบมาตรฐานประเภท A มีความรู้สึกสามชนิด: สูง กลาง และต่ํา ยิ่งค่าเศษส่วนในชนิด A น้อยเท่าไหร่ ความเข้มข้นของแรงผลักดันแม่เหล็กที่สามารถแสดงเครื่องหมายแม่เหล็กจะสูงขึ้น (A-15/100, A-30/100, A-60/100,A-7/50, A-15/50, A-30/50, หกคะแนน ความรู้สึกสูงสุดของ 1# ฟิล์มทดสอบรวม A-15/100, A-7/50. 2# แผ่นทดสอบมีความรู้สึกปานกลาง เหมาะสําหรับอุตสาหกรรมส่วนใหญ่รวม A-30/100, A-15/50.3# แท็บเล็ตทดสอบมีความรู้สึกต่ําที่สุด รวมถึง A-60/100 และ A-30/50.)

วิธีการใช้ชิ้นทดสอบความรู้สึกแบบมาตรฐาน (เหมาะสําหรับวิธีต่อเนื่อง),โดยปกติจะใช้แบบ A แบบเครื่องทดสอบมาตรฐาน 2#(30/100 หรือ 15/50) สําหรับการเลือกกระแสแม่เหล็กสําหรับการตรวจสอบความบกพร่อง

ความบกพร่องประดิษฐ์สามารถแสดงให้เห็นได้ชัดเจนบนพื้นผิวเรียบของชิ้นทดลองโดยการปรับพื้นผิวของชิ้นทดลองที่มีความบกพร่องประดิษฐ์อย่างแน่นแน่นกับชิ้นงานที่กําลังทดสอบการแขวนคล้องแม่เหล็กที่ไหลผ่านชิ้นงานช้า ๆ และใช้กระแสแม่เหล็กที่เหมาะสม (ปรับทิศทางรอบและทิศทางยาวตามลําดับ)ค่าของกระแสแม่เหล็กคือนิติบุตรแม่เหล็กที่เหมาะสม
