สรุป:

ตัวชี้วัดสนามแม่เหล็กเป็นไปตามมาตรฐานของจีน JB3965-85, JB4730-94,และอเมริกา แนะนําวิธีการตรวจสอบอนุภาคแม่เหล็ก ASTME709 มาตรฐานและ ASTMA275 Steel Forgings แม็กเนต.

"การทดสอบอนุภาคแม่เหล็กสําหรับภาชนะความดันจากเหล็ก" และ "การทดสอบอนุภาคแม่เหล็กสําหรับเครื่องโกหกภาชนะความดัน"

การออกแบบการตรวจสอบอนุภาค มันไม่เพียงแต่เหมาะสําหรับภาชนะความดัน แต่ยังสําหรับผลิตภัณฑ์กลทั่วไป, มันเป็นเครื่องมือที่ดีที่จําเป็นสําหรับการตรวจสอบความบกพร่องอนุภาคแม่เหล็ก

มันสามารถตรวจสอบผลงานครบวงจรของอุปกรณ์ตรวจสอบความบกพร่อง การแขวนตัวแม่เหล็กของอนุภาคแม่เหล็ก และวิธีการทํางานที่เหมาะสม

เราสามารถใช้มันได้อย่างง่ายดาย เพื่อสะท้อนความเข้มแข็งและทิศทางของสนามแม่เหล็กในพื้นที่ที่แม่เหล็ก

ตัวแสดงสนามแม่เหล็ก:

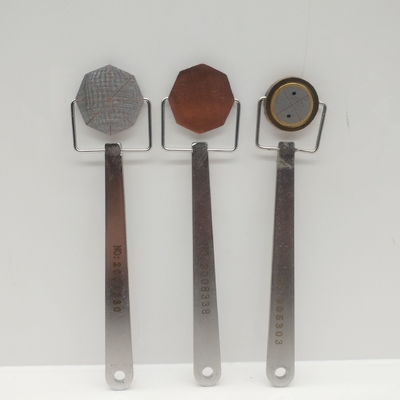

1ตัวชี้แจงสนามแม่เหล็กเหมาะสําหรับการตรวจสอบอนุภาคแม่เหล็กของภาชนะความดันเหล็กและผลิตภัณฑ์กลทั่วไป

2ตัวชี้แจงสนามแม่เหล็กเหมาะสําหรับการตรวจสอบอนุภาคแม่เหล็กของชิ้นส่วนเหล็กโกงและผลิตภัณฑ์กลทั่วไป

การใช้งาน:

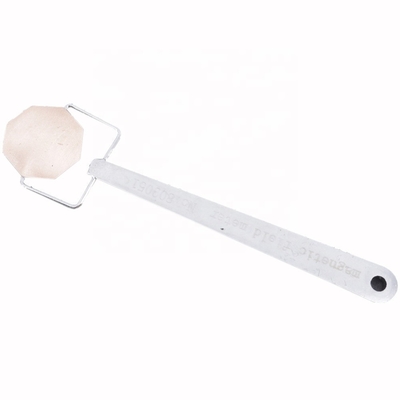

เมื่อใช้เครื่องแสดงสนามแม่เหล็กประเภท 1 ยึดมือมือ ใช้ทองแดงหน้าขึ้น ด้านบน 8 เส้นติดกับชิ้นงาน

โดยใช้เครื่องแสดงสนามแม่เหล็กประเภทที่ 2 ยึดมือจับไว้เพื่อให้ทั้งสองด้านของเครื่องแสดงสนามแม่เหล็กติดกับชิ้นงาน

การตรวจสอบด้วยวิธีการต่อเนื่องของตัวชี้แจงสนามแม่เหล็กประเภท 1 และประเภท 2 เมื่อผงแม่เหล็กหรือยางแม่เหล็กหลังจากฉีดด้านบนของตัวชี้แจงสนามแม่เหล็กปรากฏเป็นเส้นรอยแม่เหล็กที่ชัดเจนและมองเห็นได้, มันหมายถึงว่าผลักดันแม่เหล็กได้ถูกผลิต, เมื่อตัวชี้แจงสนามแม่เหล็กไม่ได้สร้างรอยแม่เหล็กหรือในทิศทางที่ต้องการ, ควรเปลี่ยนและปรับวิธีการแม่เหล็ก.

ตัวชี้วัดสนามแม่เหล็กประเภทที่ 3 ถูกสําเนาจากเยอรมนีตะวันตก

มันสามารถตรวจสอบไม่ได้เพียงแค่อุปกรณ์การตรวจสอบความบกพร่อง แต่ยังตรวจสอบว่าการทํางานที่ครบวงจรและวิธีการทํางานของการแขวนตัวแม่เหล็กอนุภาคแม่เหล็กเหมาะสมหรือไม่

มันสามารถใช้ได้อย่างสะดวกสบาย เพื่อสะท้อนความเข้มแข็งและทิศทางของสนามแม่เหล็กในภูมิภาคที่แม่เหล็ก

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

ตัวชี้แจงสนามแม่เหล็กประกอบด้วยแหวนโล่ที่เรียบ ไม่ติดอยู่อย่างนี้ อยู่ในแหวนโล่อย่างนี้

จําหน่ายเหล็กอ่อนทรงกระบอกประกอบด้วยสี่ส่วน

สี่ส่วนถูกแยกจากกันโดยช่องที่ไม่เป็นแม่เหล็ก เพื่อสร้างช่องสองช่องตั้งตรง

ความชันของหน้าปกคือ 0.5 มิลลิเมตร และทุก 90 องศาหน้าปกถูกฉลากด้วย 1, 2, 3 และ 4 ตัวอักษร มีระนาบทองแดงบางบนหน้าปกและระยะห่างระหว่างฝาปิดและกระบอกเหล็กอ่อนสามารถปรับโดยการหมุนฝาปิด.

เมื่อคุณตรวจสอบอุปกรณ์บนชิ้น magnetized ส่วนหนึ่งของเส้นสนามแม่เหล็กถูกสร้างขึ้น ผ่านเสาเหล็กอ่อนช่องว่างที่ตรงกันในรูปร่างกราฟในฝาปิดจะปรากฏตามทิศทางของสนามแม่เหล็ก.

หมุนฝาปิด 360 องศา ซึ่งหมายความว่าฝาปิดอยู่ห่างจากกระบอกเหล็กอ่อน 0.5 มม.

ถ้าการแสดงอนุภาคแม่เหล็กยังคงไม่หายไป

เพื่อกําหนดทิศทางของสนามแม่เหล็ก ตัวชี้แจงสนามแม่เหล็กสามารถหมุนช้า ๆ ในที่ จนกระทั่งรอยแตกจะเห็นได้ชัดที่สุดที่จุดที่สนามแม่เหล็กตั้งตรงกับรอยแตกที่แสดง.
