บล็อกเจาะ PSM-5: MIL-STD-6866 ASTME-1417

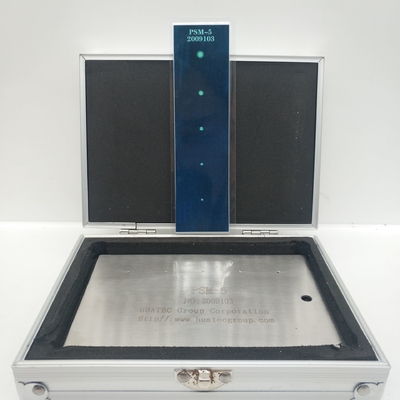

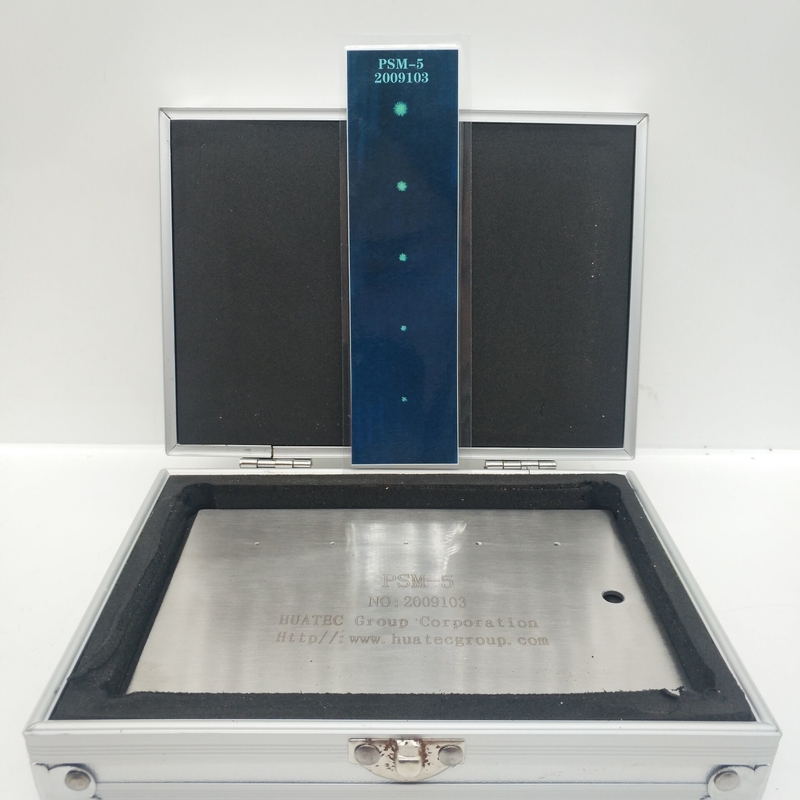

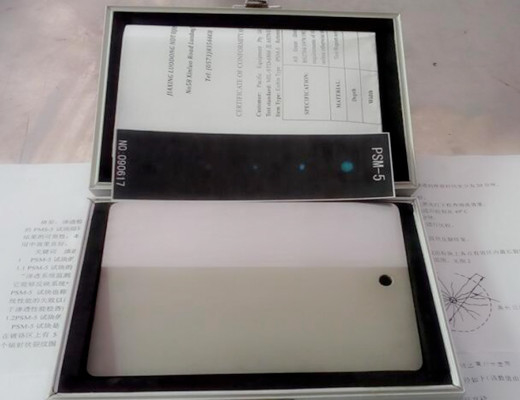

แผ่นจอระบบ Penetrant,แผ่นเหล็กไร้ขัดหนา 0.090 นิ้ว และมีขนาด 4 x 6 นิ้ว สายโครมเคลือบผ่านความยาวของด้านหนึ่งของแผ่นห้าศูนย์การแตกที่ระยะห่างเป็นเท่าเทียมกันในโครม plating ในลําดับขนาด; ขนาดใหญ่ที่สุดจะเห็นได้ง่ายด้วยสารเจาะลึกความรู้สึกต่ํา, ในขณะที่ขนาดเล็กที่สุดยากที่จะสังเกต แม้แต่ด้วยวัสดุความรู้สึกสูง.ติดกับส่วนที่เคลือบด้วยโครมคือพื้นที่ระเบิดก้อนหินของ "ความหยาบคายกลาง", เพื่อตัดสินลักษณะการล้างที่ผ่าน

• แพเนล PSM-5 มีอยู่สองรุ่น ทั้งสองรุ่นถูกผลิตตามรายละเอียด:
  • ประเภทการระเบิดกรีต- มีแผ่นโครม ที่ถูกเป่ากระสุนเบา ๆ เพื่อทําให้ผิวคล้ําคล้ํา
  • แบบเรียบ- แผ่นเคลือบโครมของรุ่นที่สองไม่ได้ถูกระเบิด
• การประมวลผล PSM-5 Panel ตอบสนองความต้องการ MIL-STD-6866 และ ASTM E-1417 สําหรับการตรวจสอบระบบประจําวัน

การใช้ PSM-5

"บล็อคทดสอบการติดตามระบบเจาะเข้าไป" สามารถให้วิธีการในการกําหนดการทํางานอย่างต่อเนื่องของระบบตรวจสอบการเจาะเข้าไปของของเหลวอย่างรวดเร็วซึ่งสามารถสะท้อนถึงปัจจัยต่าง ๆ ในระบบหน่วยทดสอบ PSM-5 หรือที่รู้จักกันในชื่อหน่วยมาตรฐานความบกพร่องสามารถเปิดเผยถึงการสูญเสียผลงานของแต่ละปัจจัย, โดยเตือนผู้ประกอบการถึงความล้มเหลวของการทํางานของระบบ เพื่อหลีกเลี่ยงความผิดพลาดและการละเว้นบล็อกทดสอบ PSM-5 เป็นเครื่องมือที่เชี่ยวชาญที่สุดสําหรับการตรวจสอบการเจาะเข้าไปเพื่อตอบสนองความต้องการของ MIL-STD-6866 และ ASTM E1417และยังตอบสนองความต้องการของ P&WA TAM146040

รูปทรงและโครงสร้างของบล็อกทดสอบ PSM-5

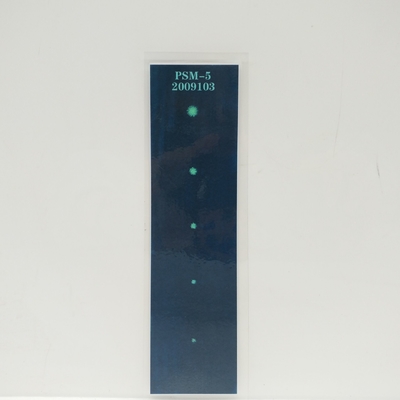

บล็อกทดสอบ PSM-5 ผลิตตามมาตรฐาน P&WA แมทริกซ์ของมันเป็นสแตนเลส พื้นผิวแบ่งออกเป็นสองส่วน: พื้นที่เคลือบโครมและพื้นที่เป่าเส้นมี 5 ช่องแตกที่ออกรังสีที่มีขนาดต่างกัน แบ่งกระจายเป็นเท่าเทียมกันบนโซนเคลือบโครม, รูปและขนาดของมันแสดงในรูป 1. รูปแบบของ 5 แผ่นฉีกระจายแสงบนบล็อกการทดสอบเป็นวงกลมทรงดาวหรือรูปแบบ radial พื้นที่เคลือบโครมเป็นกระจกเคลือบและพื้นที่เป่าทรายมีความหยาบคายกลาง.
