รายละเอียดสินค้า:
|
| ชื่อสินค้า: | บล็อกการสอบเทียบ UT | วัสดุ: | ซีเอส เอส เอส เอแอล |
|---|---|---|---|
| น้ำหนักรวม: | 8กก | ขนาด: | 25x100x300มม |
| เน้น: | บล็อกการปรับ IIW V-1 UT,บล็อกการปรับขนาดเครื่องมือ NDT UT,SS AL วัสดุ UT บล็อกการปรับ |
||
IIW V-1 CS SS AL วัสดุ UT บล็อกการปรับระดับ NDT เครื่องมือ

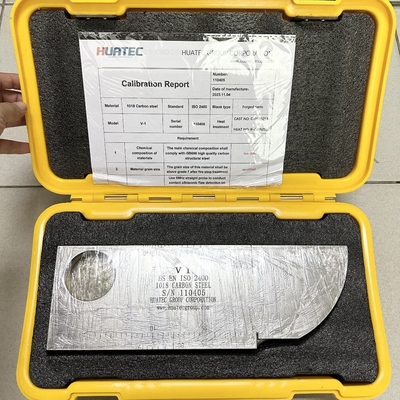

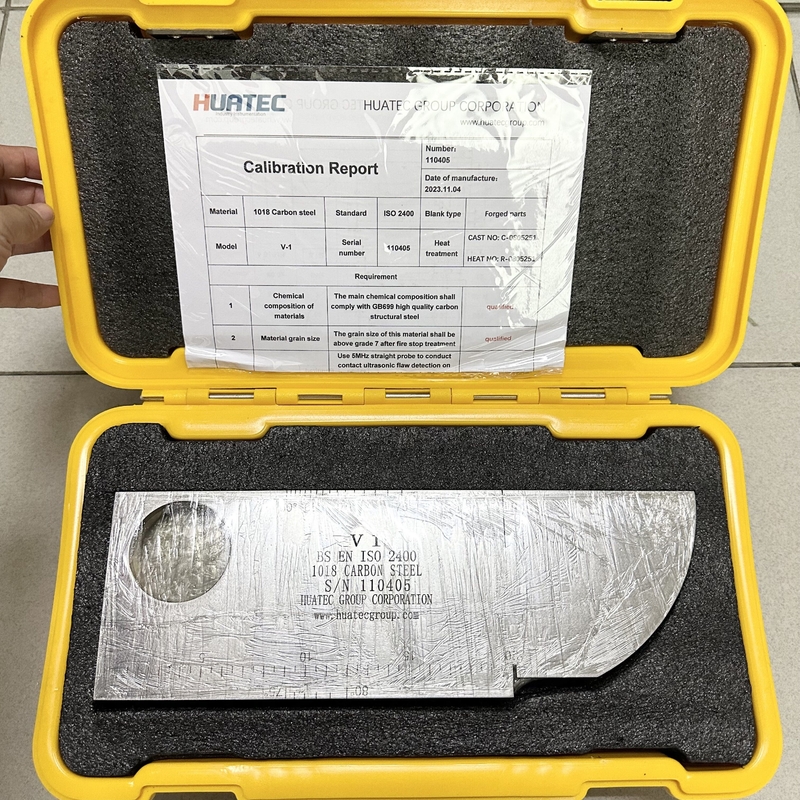

บล็อกการปรับ IIW V1
มาตรฐาน: ISO2400-1972E
บล็อกทดสอบ IIW (บล็อกทดสอบ V-1) ยังเรียกว่าบล็อกทดสอบดัตช์เป็นแบบทดสอบมาตรฐานสากลที่อนุมัติโดยสถาบันการปั่นสากล (IIW) และแนะนําโดยองค์กรสากลเพื่อมาตรฐาน (ISO)รูปและขนาดแสดงในรูป 1-1:
จุดการใช้หลัก
(1) ระยะไดนามิค, ความเส้นตรงแนวราบและระยะการตรวจจับคลื่นระยะยาวของเครื่องตรวจสอบความบกพร่องสามารถวัดได้โดยใช้หนาของบล็อกทดสอบ 25 มม.
(2) กว้าง 50 และ 1.5 ช่องผ่านถูกใช้ในการกําหนดขอบความรู้สึกของมุมการหดของสัญจร oblique และสัญจรสายยาวตรง.มันยังเป็นไปได้ที่จะประมาณขนาดของพื้นที่ตาบอดของสัญจรตรงและความสามารถเจาะของเครื่องมือวัดรวมกับสัญจร.
(3) จุดตกและพื้นที่ตาบอดของซอนด์ที่ชันถูกวัดโดยใช้พื้นผิวโค้ง R100mm และสัดส่วนแกนเวลาและจุดศูนย์สามารถถูกแก้ไขได้
(4) ความละเอียดด้านยาวของซอนด์ตรงสามารถวัดกับระนาบ notch ของ 85mm, 91mm และ 100mm;
(5) ใช้ขอบมุมขวาของบล็อกการทดสอบเพื่อวัดมุมสับสนของรังสีเสียง
