รายละเอียดสินค้า:
|
| ความเร็วของวัสดุ: | 100～20000m/s | ช่วงไดนามิก: | ≥38dB |
|---|---|---|---|
| ความไวออกจาก: | >62 เดซิเบล | ปฏิเสธ (ปราบปราม): | ความสูงเต็มหน้าจอ 0 ถึง 80% |
| ความถี่การทำซ้ำของพัลส์: | 30-3000เฮิรตซ์ | การแก้ปัญหาพลังงาน: | >40dB (5P14) |
| ความเป็นเส้นตรง: แนวนอน: | +/-0.2% FSW, แนวตั้ง: 2.5% FSH, ความแม่นยำของแอมพลิฟายเออร์ +/-1 DB | ระยะทาง: | 0-25000 มม. ที่ความเร็วเหล็ก |
| เน้น: | เครื่องตรวจสอบความบกพร่อง Ultrasonic Advanced 0-25000 mm,0-25000 mm Ultrasonic Flaw Detector |
||

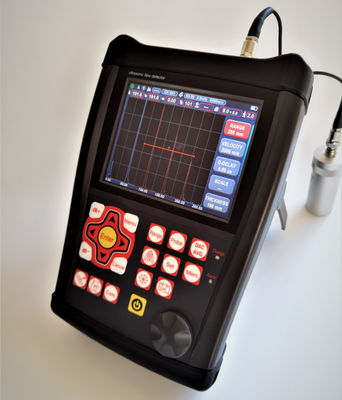

HUATEC FD620 เครื่องตรวจสอบความบกพร่อง ultrasonic พร้อมแอพพลิเคชั่นมือถือ
| คุณลักษณะสินค้า | ปริมาตรเทคนิค |
| ชื่อสินค้า | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย |
| ระยะทาง | 0-25000 มม ในความเร็วเหล็ก |
| ระยะทางไดนามิก | ≥38dB |
| ความถี่ของการซ้ํากระแทก | 30-3000Hz |
| ปฏิเสธ | 0 ถึง 80% ความสูงหน้าจอเต็ม |
| ความเป็นเส้นตรง | ทิศทาง: +/- 0.2% FSW, ทิศทาง: 2.5% FSH, ความแม่นยําของเครื่องขยายเสียง +/-1 DB |
| พลัง ที่ ช่วย แก้ปัญหา | > 40dB (5P14) |
| ความเร็วของวัสดุ | ความเร็ว 100-2000m/s |
| ความรู้สึกที่เหลือ | > 62dB |
| ประเภทสินค้า | เครื่องตรวจหาความผิดพลาดด้วยเสียงฉีดฉีด |
★การปรับขนาด sonda การทําโค้งและการปฏิบัติการอื่น ๆ ได้ถูกขอโดยกล่องโต้ตอบในกระบวนการทั้งหมด ไม่จําเป็นต้องอ่านคู่มือ
★ เครื่องมือทั้งหมดรวมสิ่งที่คุณต้องการ: DAC, AVG, สี Bscan, AWS, เป็นต้น
★ความถี่การซ้ํากระแทก: 30-3000Hz การปรับแม่นยํา การสแกนความเร็วสูง ไม่เคยพลาดการตรวจจับ
★ อัตราการส่งสัญญาณสูงต่อความรุนแรงเสียง เสียงสะท้อนชัดเจนและมั่นคง การออกแบบที่ป้องกันความรุนแรง
★ AD 10 หลัก การเก็บตัวอย่างความเร็วสูง นําไปสู่แผนภูมิเสียงสะท้อนที่ดีกว่ากับรายละเอียดทั้งหมด
★ หน้าจอสีจริงใส สายหน้าผู้ใช้ที่มีประโยชน์ทําให้การทํางานง่ายขึ้นมาก
★ การบันทึกวิดีโอการตรวจสอบความผิดพลาดในเวลาจริง ความเร็วสูง
★ การเชื่อมต่อฟันสีฟ้า, APP มือถือสร้างรายงานการตรวจพบความบกพร่องในสถานที่และทําการพิมพ์
★ มาตรฐาน IP65 กล่องเหล็กสแตนเลส + ซิลิกาเจล กันน้ําและฝุ่น ทนทานและทนได้ตลอดไป การสนับสนุนความอ่อนแอทําให้มันยืนในมุมใด ๆ
★ แบตเตอรี่ใช้เวลา 15 ชั่วโมงสําหรับการชาร์จครั้งเดียว แบตเตอรี่แต่ละตัวมีเครื่องควบคุมการชาร์จของตัวเอง ดังนั้นกับแบตเตอรี่สองตัวมันสามารถทํางานตลอด 24 ชั่วโมง
รายละเอียด
ระยะ: 0-25000 มิลลิเมตร, ในความเร็วเหล็ก
ความเร็วของวัสดุ:100 ₹20000m/s
อัตราการซ้ํากระแทก 30-3000Hz
ระยะไดนามิก ≥38dB
ความเป็นเส้นตรง: ทิศทาง: +/- 0.2% FSW, ทิศทาง: 2.5% FSH, ความแม่นยําของเครื่องขยายเสียง +/-1 dB
พลังการแก้ไข:> 40dB (5P14)
ความรู้สึกที่เหลือ:> 62dB
การปฏิเสธ (การลบ): 0 - 80% ความสูงหน้าจอเต็ม
การตั้งค่าความเป็นอิสระ 500 ครั้ง คุณสามารถใส่เกณฑ์ใดๆ ได้อย่างอิสระ เราสามารถทํางานในฉากโดยไม่ต้องทดสอบ
ความจําขนาดใหญ่ของกราฟ 1000 A
รูปแบบการทดสอบ: สัมผัสสะท้อน, ธาตุคู่และการส่งผ่าน
ประเภทเครื่องสํารวจ: สายตรงเดียว มุมเดียว สายตรงสอง มุมสอง ผ่าน, ลับ, ด้านบน
ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
หน่วย: นิ้วหรือมิลลิเมตร
ความต้องการพลังงาน: แอคหลัก 100-240 VAC, 50-60 Hz
ความช้าในการแสดง: -20 ถึง 3400 μs
ความช้าของซอนด์ / Zero Offset: 0 ถึง 99.99μs
แบตเตอรี่ Li-ion ที่สามารถชาร์จใหม่ได้ภายใน จํานวน 7.2V ที่ 8000 mAh
ระยะเวลาการทํางานชื่อเสียง 15 ชั่วโมง ขึ้นอยู่กับความสว่างของจอ
4 ชั่วโมง เวลาการชาร์จแบบปกติ
H×W×D(mm):260×175×60 (mm)
น้ําหนัก:1. 2 กิโลกรัม
อุณหภูมิการทํางาน: -10 °C ถึง 50 °C
อุณหภูมิในการเก็บรักษา: -30°C ถึง 50°C
พลังงานกระแทก: 200V, 300V, 400V, 500V สามารถเลือก
การแก้ไข: คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม ระบบ RF
ความกว้างแบนด์ (แบนด์พาสของเครื่องขยายเสียง): 0.2 ถึง 20 MHz
ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
ความรู้สึก: 120 dB แม็กซ์ในความละเอียดที่เลือกได้ 01, 1.0, 2.0, 6.0 dB
การเชื่อมต่อเครื่องแปลง: BNC หรือ LEMO
หน้าที่
อัตโนมัติแสดงตําแหน่งความบกพร่องที่แม่นยํา ((ความลึก d,ระดับ p,ระยะ s,ขนาด,sz dB,ф)
การปรับขนาดความบกพร่อง: การปรับขนาดความบกพร่องอัตโนมัติโดยใช้ AVG/AVG หรือ DAC, ความเร็วในการรายงานการยอมรับหรือปฏิเสธความบกพร่อง
การปรับขนาดอัตโนมัติของตัวแปลง จุดศูนย์ มุม ขอบหน้า และความเร็วของวัสดุ
สะดวกในการทําและใช้ DAC และ AVG เพื่อประเมินเสียงสะท้อน, กุ้งสามารถปรับปรุงและชําระค่าตอบแทน.
การเชื่อมต่อ Memory Disk หน่วยสามารถได้รับความจําไม่จํากัด
ทําวีดีโอแบบอัตโนมัติของกระบวนการทดสอบและเล่น; ใช้ U Disk ความยาวของวีดีโอไม่จํากัด
สแกนสี B
มีมาตรฐานนานาชาติ 13 มาตรฐานในหน่วย
การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อสร้างและพิมพ์รายงานการตรวจจับในสถานที่ AWS D11.
คุณสมบัติการแก้ไขพื้นที่โค้ง
ฟังก์ชันการวัดความสูงการแตก
การขยายประตู: การกระจายช่วงประตูไปทั่วความกว้างของจอทั้งหมด
ฟังก์ชันการเพิ่มอัตโนมัติ
ภาพรวม: การแสดง A-scan แบบสดพร้อมกันในอัตราการอัพเดท 60 Hz และภาพรวม A-scan
การเก็บระดับสูงสุด: เปรียบเทียบรูปคลื่นระดับสูงสุดที่แช่แข็งกับการสแกน A-Scans ที่ใช้จริง เพื่อตีความผลการทดสอบได้ง่าย
Scan Freeze: Display freeze ถือข้อมูลรูปคลื่นและเส้นทางเสียง
เตือน: บีปและ LED
นาฬิกาเวลาจริง
เติมเสียงสะท้อน
จุดจับ
สีสะท้อนภายในประตู

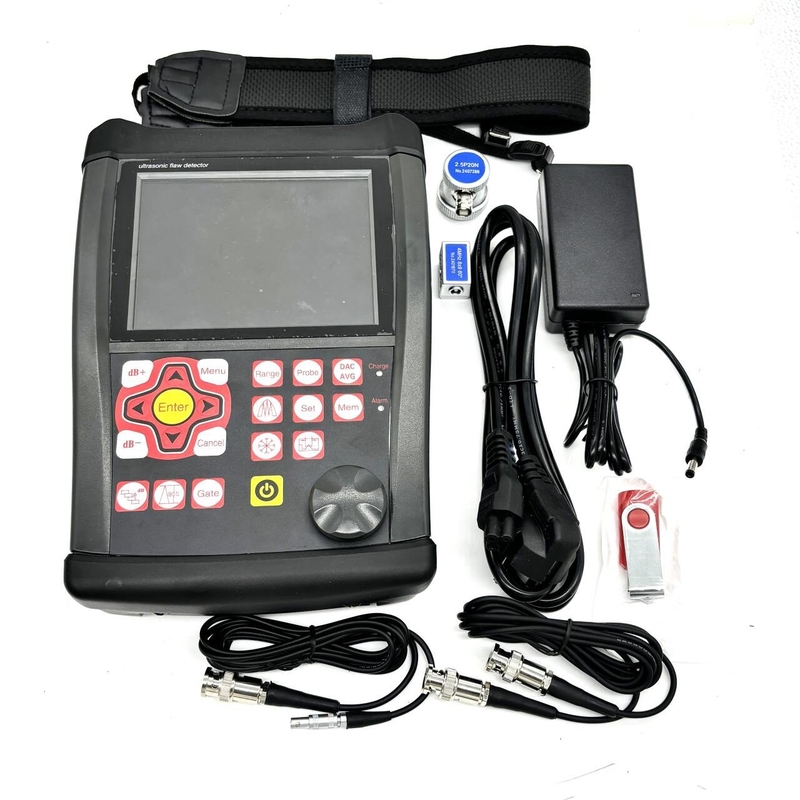

แพ็คเกจมาตรฐาน
เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic พกพา FD620 1
เครื่องแปลงรังสีตรง (4 MHz, Φ10) 1
เครื่องแปลงรังสีมุม (4 MHz, 8 mm×9 mm, 60°) 1
สายเชื่อมต่อสําหรับเครื่องแปลง (BNC-LEMO 00 หรือ LEMO 01-LEMO 00 แบบเลือก) 1
แบตเตอรี่ Li-Ion ที่สามารถชาร์จได้ 8 แอมเปอร์ 1 ชั่วโมง
พลังงานไฟฟ้า/หน่วยชาร์จ 1
คู่มือการใช้งานในภาษาอังกฤษ 1
โปรแกรมแอพ 1
สายรัด 1
