รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องตรวจจับข้อบกพร่องของอนุภาคแม่เหล็กฟลูออเรสเซนต์ | รุ่น: | HMP-6000A |
|---|---|---|---|
| ช่วงการตรวจจับ: | เส้นผ่านศูนย์กลาง (0 ~ 250 มม.) ความยาว 1,000 มม. (ความยาวที่กำหนดเอง 0 ~ 6000 มม.) | ระยะห่างของอิเล็กโทรด: | 0~1200mm (ปรับได้) |
| กระแสแม่เหล็ก: | 0~6000A | พลังงานไฟฟ้า: | ไฟ AC ห้าสายสามเฟส 380V 50Hz |
| เน้น: | เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอม,Fluorescent Magnetic Particle Flaw Detector |
||

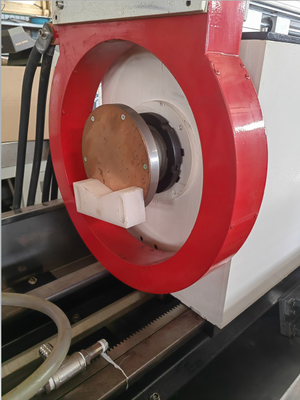

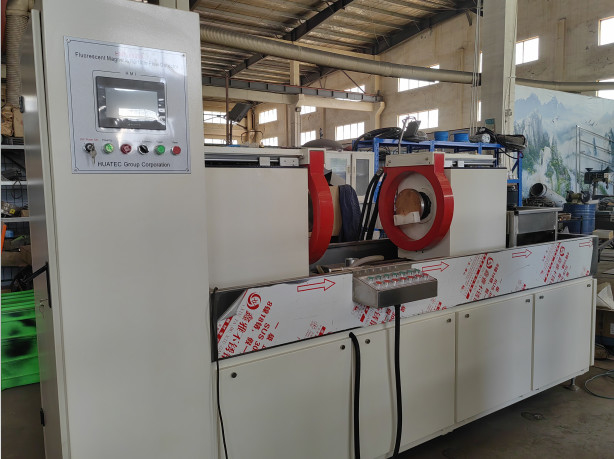

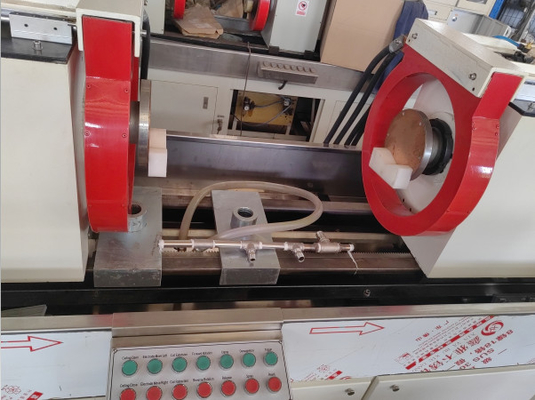

HMP-6000A เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอดแสง
หลักการทํางาน
การตรวจสอบความบกพร่องของผงแม่เหล็กโดยใช้ความบกพร่องของชิ้นงานของการรั่วไหลสนามแม่เหล็กและการปฏิสัมพันธ์ของผงแม่เหล็กการรวมสลัก, เมล็ด, ฯลฯ) ความแตกต่างในการผ่านและความผ่านของเหล็ก, วัสดุเหล่านี้หลังจากการแม่เหล็กของสนามแม่เหล็กที่เป็นส่วนหนึ่งของการรั่วไหลของแม่เหล็กและการรั่วไหลของแม่เหล็ก, โดยใช้พลังงานแม่เหล็กการรั่วของส่วนที่บกพร่องของลักษณะการซับซ้อนของผงแม่เหล็กส่วนอนุภาคแม่เหล็กถูกดึงดูดเพื่อสร้างส่วนอนุภาคแม่เหล็กสะสมที่ความบกพร่อง -- สัญลักษณ์แม่เหล็กซึ่งในสภาพแสงที่เหมาะสม แสดงตําแหน่งและรูปร่างของความบกพร่อง
การใช้งาน
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอดแสง ใช้ในการตรวจสอบพื้นผิวและใกล้พื้นผิวของชิ้นงานแม่เหล็กเหล็ก (เช่น bolts, pin, bushings, gears, gear rings, crankshafts ฯลฯ)) เนื่องจากการปลอม, การดับ, การบด, ความเหนื่อยล้าที่เกิดจากรอยแตกและ slag และความบกพร่องเล็ก ๆ น้อย ๆ อื่น ๆ
มาตรฐานการปฏิบัติ
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก:GB/T8290?? 2011
สภาพการสังเกตการตรวจสอบอนุภาคแม่เหล็ก:GB/T 5097-2020/ ISO 3059:2012
สมาคมอเมริกันสําหรับวัสดุและการทดสอบ: วิธีการทดสอบอนุภาคแม่เหล็ก ASTM E1444-01
สหภาพยุโรปและมาตรฐานนานาชาติ: DIN EN ISO 9934-2-2003
ปริมาตรเทคนิค:
| ระยะการตรวจจับ | กว้าง (0 ~ 250mm), ความยาว 1000mm (ความยาวที่กําหนดเอง 0 ~ 6000mm) |
| วิธีการตรวจสอบ | การตรวจสอบอนุภาคแม่เหล็กแสงสว่างหรือไม่แสงสว่าง |
| รูปแบบแม่เหล็ก | แม็กเนติเซชั่นรอบ, ต้นยาว และประกอบ |
| ระยะระหว่างอิเล็กทรอนด์ | 0~1200mm (ปรับ) ระยะที่กําหนดเอง (0~6000mm) |
| รูปแบบการจับ | การจับมือ/ปนูเมติก |
| กระแสแม่เหล็ก | 0~6000A |
| ผลลัพธ์การลดแม่เหล็ก | อัตราการอยู่ภายในน้อยกว่า 0.3mT |
| ความรู้สึกในการตรวจสอบความผิดพลาด | A1 แบบทดสอบ (15/50) แสดงชัด |
| พลังงานไฟฟ้า | เครื่องสามเฟส 5 สาย AC 380V 50Hz |
| กระแสแม่เหล็กรอบตัว ((A) | 6000 |
| พลังงานกระแสแม่เหล็กระยะยาว ((AT)) | 20000 |
| กว้างภายในโค้ล optional ((mm) | 350 |
| ระยะทางไฟฟ้าสูงสุดเป็นตัวเลือก ((mm) | 1500 |
| เจ้าบ้าน | ประเภทแบ่ง (ตู้ควบคุมไฟฟ้าแยกจากเครื่องยนต์หลัก) |
| ความรู้สึก | ตัวอย่างประเภท A (15/50) แสดงชัดเจน |
| อัตราการบรรทุกชั่วคราว | ≤ 20% |
| ระบบควบคุม | มือ/ครึ่งอัตโนมัติ |
| อินเตอร์เฟซ (((*) | ปุ่ม/จอสัมผัส |
| วิธีการกด ((*) | เครื่องไฟฟ้าและเครื่องปนูเมติก |
| หันทางไป | ไฟฟ้า |
| วิธีการแม่เหล็กกระแสสลับ | แม็กเนติเซชั่นรอบรอบ, แม็กเนติเซชั่นแนวนอน, แม็กเนติเซชั่นผสม |
| รูปแบบการลดแม่เหล็กแบบ AC | อัตโนมัติการลดความเข้มงวดจากแม่เหล็ก |
| วิธีการแก้ไข | คลื่นครึ่งระยะเดียว คลื่นเต็มระยะเดียว คลื่นเต็มระยะสามระยะ |
| วิธีการแม่เหล็ก AC/DC ((*) | แม็กเนติเซชั่นอัตราแปรวนรอบ / แม็กเนติเซชั่นอัตราแปรวนรอบ, แม็กเนติเซชั่นอัตราแปรวนยาว, แม็กเนติเซชั่นผสมอัตราแปรวนยาว |
| รูปแบบการถอนแม่เหล็กแบบ DC | การลดแม่เหล็กที่อ่อนแอ การลดแม่เหล็กความถี่ต่ําสุด |
| โคมไฟ UV | ประเภทแขวน, ประเภทมือ |
| เวลาฉีด | 3" 6" / คู่มือ |
| เวลาการแม่เหล็ก | 0.5"~2"/เวลา |
| เวลาการสังเกตแบบหมุน | 5" 10"/สัปดาห์ |
| ระยะเวลาการปลดแม่เหล็ก | 3"~5"/เวลา |
| การอํานวยอากาศ | 0.4-0.8MPa |
| พลัง | สายสามเฟสห้าสาย 380V ± 10%, 50Hz |
| ขนาดรวม ((มม) | ความยาว: 1.5m+ ช่องไฟฟ้า |
| ความกว้าง: 800~1200mm ((เพิ่มความกว้างของห้องมืด:1800mm) |
