รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องตรวจจับข้อบกพร่องของขดลวดแม่เหล็ก | พลังงานไฟฟ้า: | ไฟฟ้ากระแสสลับ200-240V 50/60เฮิร์ต |
|---|---|---|---|
| กระแสแม่เหล็ก: | 8A (8A * 400T = 3200AT) | ขนาดคอยล์: | Φ 300มม. รอบรวม 400 รอบ |
| เน้น: | เครื่องตรวจสอบความผิดพลาดในโค้ลแม่เหล็ก เครื่องตรวจสอบความผิดพลาดในโค้ลแม่เหล็กขนาด 300 มม,300mm Magnetic Coil Flaw Detector |
||

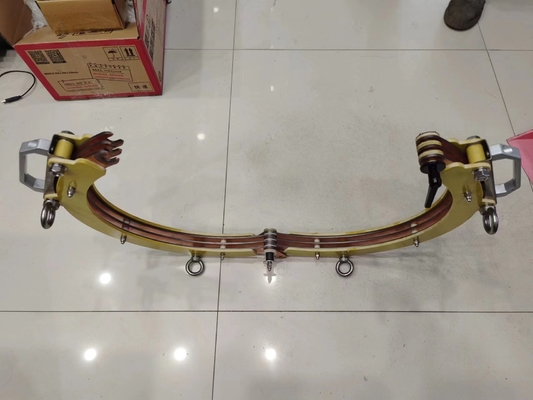

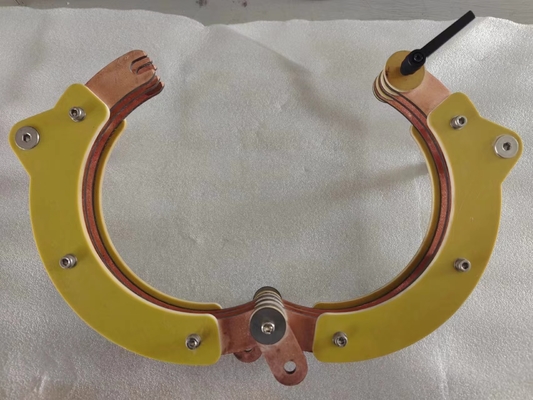

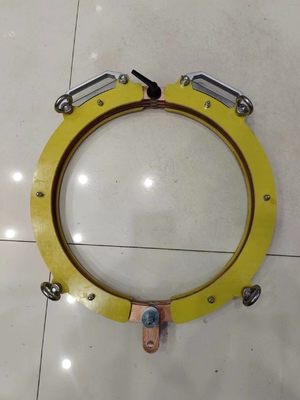

เครื่องตรวจสอบความบกพร่องของโค้ลแม่เหล็ก 300 มม แบบเปิด-ปิด
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กแบบเปิด-ปิด ทําให้ชิ้นงานสามารถเข้าในโค้ลได้ง่ายขึ้น
ปริมาตรหลัก
| กระแสไฟเข้า | 8a, กําหนดตามค่าตั้งค่าของแม่เหล็กและ demagnetization, กระแสรอคอย 0.5A |
| พลังงานไฟฟ้า | AC200-240V 50 / 60Hz |
| กระแสแม่เหล็ก | 8A (8A * 400T = 3200AT) |
| สนามแม่เหล็กกลาง | สูงสุด 110 กรัม |
| กระแสลดแม่เหล็ก | 8-0A |

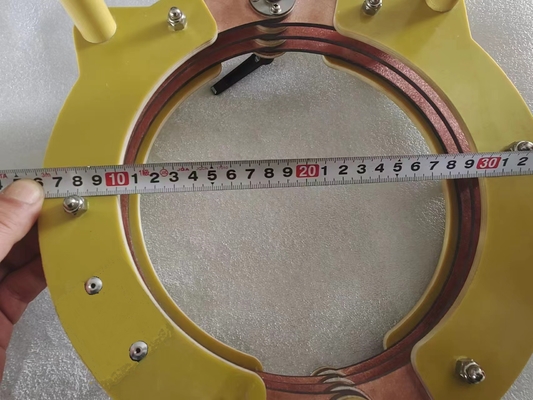

| ขนาดโค้ล | Φ 300 มิลลิเมตร, รวมทั้งหมด 400 รอบ |
| อัตราการบรรทุกชั่วคราว | > 30% |
การนําเสนอฟังก์ชัน
1. การแม่เหล็ก - เริ่มสนามแม่เหล็กไฟฟ้าเพื่อแม่เหล็กชิ้นงาน;
2. demagnetization - สนาม demagnetization เริ่ม demagnetizing ชิ้นงาน;
3. เตือนอุณหภูมิเกิน - สายโค้ลมีเซ็นเซอร์อุณหภูมิ 75 °C ภายใน. เมื่ออุณหภูมิที่กําหนดได้เกิน มันเข้าสู่สภาพป้องกัน
การติดตั้งและการใช้งาน
การติดตั้ง:
1- อุปกรณ์จะติดตั้งในสภาพแวดล้อมแห้ง โดยไม่มีฝุ่นโลหะ ก๊าซที่กัดสนอง และสิ่งของที่เผาไหม้และระเบิด
2- อุณหภูมิของสื่อรอบตัวไม่ต่ํากว่า - 10 °C และไม่สูงกว่า + 40 °C
3ความชื้นของอากาศไม่เกิน 85%
4. การเชื่อมต่อท่อและสายไฟระหว่างอุปกรณ์ติดตั้งและอุปกรณ์ช่วยแต่ละอย่างจะต้องเชื่อมต่อตามป้ายการชี้แจงและฐานปุ่ม
5. พลังงานประปา (พลังงานประปา แหล่งอากาศ เป็นต้น ตามสภาพแวดล้อมการติดตั้งอุปกรณ์และสภาพการทํางาน) และเปลือกอุปกรณ์ติดดินได้อย่างน่าเชื่อถือ
การใช้งาน:
1. หลังจากที่อุปกรณ์ถูกติดตั้งไว้ในที่แรกตรวจสอบว่าสายเชื่อมและสกรูที่ติดตั้งทั้งหมดจะปลดและตก
2. ใช้อุปกรณ์เพื่อวัดว่าความดันที่ปลายบนของสวิทช์หลักของเครื่องตอบสนองความต้องการของสิ่งแวดล้อมการติดตั้งอุปกรณ์และสภาพการทํางาน
3. ตรวจสอบการกระทําหน้าที่แต่ละอย่าง โดยกดหรือสลับสวิทช์หน้าที่แต่ละอย่างด้วยมือ และการกระทําหน้าที่ของอุปกรณ์แต่ละอย่างจะต้องดําเนินการตามนั้น
4การตรวจสอบผลการลดแม่เหล็ก: ตรวจสอบว่าแม่เหล็กที่เหลือหลังจากลดแม่เหล็กตรงกับความต้องการหรือไม่
5หลังจากผ่านการใช้งานและการตรวจสอบ อุปกรณ์สามารถนําไปสู่การผลิต
การบํารุงรักษาประจํา
หลังจากที่อุปกรณ์ถูกใช้แล้ว ต้องดําเนินการต่อไปนี้
1. ปิดสวิทช์ไฟฟ้าและตัดไฟฟ้าของอุปกรณ์
2. ตัดสวิทช์หลักของพลังงานภายนอก;
3. ทําความสะอาดคราบน้ํามันบนพื้นผิวโค้ลและรักษาอุปกรณ์ทั้งหมดสะอาด
4. ตรวจสอบสายเชื่อมวงจร, สายเคเบิลและเครื่องประกอบสําหรับการปลดและการเก่าภายในหนึ่งเดือน
5. ตรวจสอบว่าความเข้มข้นของหมุนเวียนแม่เหล็กตรงกับมาตรฐานทุกวัน
6. การล้างน้ํามันบนพื้นผิวของอุปกรณ์ต้องใช้น้ํามันเฉลี่ย
7. ถ้าเปลือกถูกทําลาย มันถูกห้ามที่จะใช้ต่อไป
หลักการตรวจสอบความบกพร่อง
หลักการของไฟฟ้าแม่เหล็ก
กระแสแม่เหล็กสร้างสนามแม่เหล็กไฟฟ้าผ่านพื้นผิวของชิ้นงานแม่เหล็กเหล็ก (AC และครึ่งคลื่น DC มีผลผิวหนัง)ความเป็นอยู่ของความบกพร่องจะตัดเส้นแรงแม่เหล็ก, สร้างสนามแม่เหล็กรั่วและซับซ้อนอนุภาคแม่เหล็กอนุภาคแม่เหล็กสะสมเพื่อสร้างรอยแม่เหล็กการมีอาการบกพร่องสามารถตัดสินได้โดยการสังเกตรอยแม่เหล็ก (รอยแม่เหล็กเป็นอาการบกพร่องที่เพิ่มขนาด).
วิธีการแม่เหล็กระยะยาว
นั่นก็คือ, โดยใช้วิธีการโค้ล, ชิ้นงานถูก threaded ในโค้ลหรือวางระหว่างยางแม่เหล็กประกอบด้วยโค้ลสอง. เมื่อกระแสไฟฟ้าถูกนําไปยังโค้ล,สนามแม่เหล็กแนวนอนถูกผลิตในโค้ลและผ่านไปตามแกนยาวของชิ้นงานเพื่อตรวจสอบรอยแตกรอบ.
