รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องตรวจจับข้อบกพร่องของอนุภาคแม่เหล็ก | เครื่องปรับอากาศ: | 0~1500A |
|---|---|---|---|
| สภ: | 0~1500A | สายเคเบิลเอาต์พุต: | สายเคเบิลยืดหยุ่นแกนทองแดง 2 เส้น (120 มม.2) ยาว 3 เมตร |
| พลังงานไฟฟ้า: | 220 วอล | ขนาด: | 750(ย)× 420(ก)×900(ส) มม |
| เน้น: | HCDX1500 เครื่องตรวจสอบความผิดพลาดอนุภาคแม่เหล็ก,เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก AC/DC,เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กเคลื่อนที่ |
||

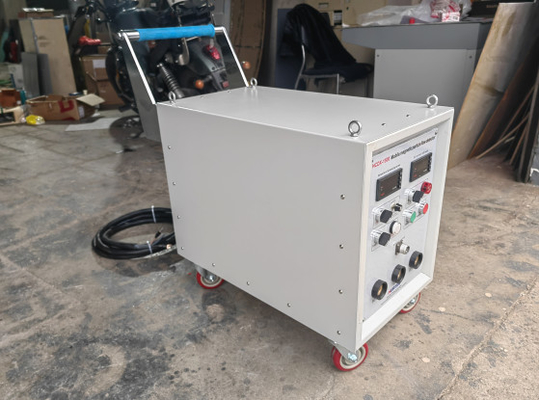

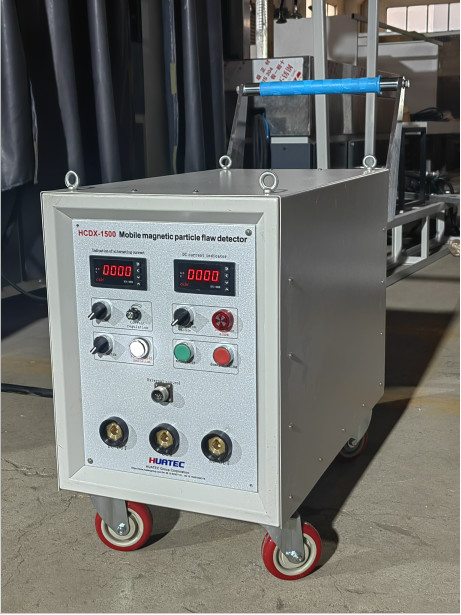

HCDX1500 เครื่องตรวจสอบความผิดพลาดอนุภาคแม่เหล็กเคลื่อนที่ AC/DC
ฉันรายละเอียดเทคนิค
| กระแสแม่เหล็กแบบ AC | AC 0 ~ 1500A (ค่าประสิทธิภาพ) สามารถปรับต่อเนื่อง, ระยะเวลาสั้นระยะสั้น, ด้วยการควบคุมระยะปิดพลังงาน; HWDC: 0 ~ 1500A (สองเท่าของค่าเฉลี่ย) ปรับต่อเนื่อง, ความแรงระยะสั้น |
| สายไฟฟ้าลดแม่เหล็กอัตโนมัติ | AC/HWDC 1500A~0 ปรับต่อเนื่อง, เวลาการปลดแม่เหล็กจะลดลงเมื่อกระแสลดลง; |
| สายไฟออก | 2 สายไฟยืดหยุ่นแกนทองแดง (120mm2) ขนาด 3 เมตร |
| พลังงานไฟฟ้า | 220V (ระบบสองเฟสสามสาย) ± 10%, 50Hz, กระแสทันทีประมาณ 100A |
| ขนาด | 750 ((L) × 420 ((W) × 900 ((h) mm; (ไม่รวมมือ) |
| ความมั่นคงของความอยู่รอด | ≤ ± 5% |
| น้ําหนัก | ประมาณ 120kg |
IIลักษณะโครงสร้าง
สายเคเบิลสามแกน 10 ตารางวาพร้อมสําหรับการเข้าพลังงาน, ปลายหนึ่งเชื่อมต่อกับปลายบนของเครื่องตัดวงจร,และปลายอีกด้านเชื่อมต่อกับสวิตช์อากาศบนบอร์ดกระจายไฟฟ้าร่างกายก็ติดถนนด้วย
สาย RD และ BK ของสายไฟสามแกนเชื่อมต่อกับสายไฟฟ้าระยะไฟฟ้า และสายไฟ BU เชื่อมต่อกับสายไฟฟ้าป้องกัน
เครื่องป้องกันไฟฟิวส์ที่ติดตั้ง เปิดไฟฟ้า 220 วอลต์ภายนอก เปิดสวิทช์ไฟฟิวส์ของอุปกรณ์ และให้พลังงานในวงจรหลัก
สําหรับการถอนและเปลี่ยนสายออกที่ง่าย, เครื่องเชื่อมเร็วถูกใช้สําหรับการเชื่อมต่อที่ง่ายของโค้ลแม่เหล็กหรือ sonda การสนับสนุน.
หัวสัญจรของแท่งรองรับคือหัวทองแดงที่สามารถถอดออกได้ ซึ่งสามารถติดต่อชิ้นงานผ่านแผ่น mesh ทองแดง เพื่อไม่ทําให้มันมีความชุ่มชื่นต่อการล้มเหลวที่เกิดจากการติดต่อที่ไม่ดีสายสํารวจแท่งที่มีสวิทช์ปุ่มกดมีสายไฟสามแกนเชื่อมต่อกับโซเคิลกลมในกลางแพนลผ่านปุ่มการบินกลมสวิตช์ปุ่มกดบนซอนด์สต๊อปรองรับสามารถใช้เป็นปุ่มสีเขียวบนแผ่นปฏิบัติการโพล็กการบินกลมบนสายเคเบิลสามแกนเชื่อมต่อกับซ็อตกลมในกลางของแท่นทองแดง, และสวิตช์เท้าสามารถเชื่อมต่อกับปุ่มสีเขียวบนแผ่นการทํางาน
Vการใช้งานและการใช้
1ระวังและระวังก่อนการใช้
โปรดอ่านคู่มือการใช้งานนี้อย่างละเอียด ครั้งแรกหรือนานก่อนการใช้งาน โปรดตรวจสอบว่าส่วนภายนอกไม่เสียหายนอกจากนี้คุณสามารถเปิดฝาปิดเพื่อตรวจสอบว่าถ้ามีบางส่วนของส่วนภายในแต่โปรดอย่าแยกและประกอบชิ้นส่วนใด ๆ โดยไม่มีอนุญาต
ควรเก็บและใช้ในสภาพแวดล้อมที่แห้ง สะอาด และอากาศดี โดยไม่ใช้กรด หรือแอลคาลี และก๊าซที่กัดสนิมอื่นๆสิ่งแวดล้อมนี้ไม่ควรมีอุณหภูมิสูงและสั่นแรงหรือการกระแทก.
ก่อนเปิดไฟฟ้า, pls ตรวจสอบว่าไฟฟ้าที่สอดคล้องกับไฟฟ้าที่ต้องการ,และว่าความจุของเครือข่ายไฟฟ้าและสวิตช์ตรงกับความต้องการหรือไม่.
2. การใช้งานและการทํางาน
(1) เชื่อมสายไฟฟ้ากับเครือข่ายไฟฟ้า, เชื่อมตู้การกระจายไฟฟ้า, และเชื่อมต่อวงจรหลักกับเครือข่ายไฟฟ้า
(2) เปิดไฟชี้วัด "พลังงาน" "พลังงาน" จากนั้นมันจะเข้าใจการควบคุมวงจรที่พลังงานและพัดลมออกเริ่มทํางาน
(3) เมื่อต้องการแม่เหล็ก AC, เปลี่ยนสวิทช์เลือก "AC/DC" เป็นตําแหน่ง "AC" และ เปลี่ยนปุ่มปรับกระแส "ADJ กระแส" เป็นตําแหน่งขั้นต่ําหรือที่เหมาะสม
(4) ติดต่อสายเชื่อมทองแดงของปลายหนึ่งของสายไฟฟ้าสอง 120mm2 กับอินเตอร์เฟซผลิตที่ตรงกันของเครื่องและให้ความสนใจในสายเคเบิลที่จะเชื่อมต่อกับปลายผลิตที่ตรงกัน (ปลาย AC หรือปลาย DC);
(5) กดปุ่มกระตุ้นแพนลหรือสวิตช์เท้า, วงจรกระตุ้นจะกระตุ้นกระแทกเพื่อควบคุมงาน SCR, และทําการตรวจสอบการแม่เหล็ก AC;
(6) ติดต่ออิเล็กทรอนสต๊อปกับชิ้นงาน หรือล่อสายต่อชิ้นงานหรือด้วยเทคนิคเส้นผ่า
(7) กดปุ่มกระตุ้นหรือสวิตช์เท้า ปรับปุ่มปรับกระแสปัจจุบันเพื่อให้ Ammeter แสดงค่าปัจจุบันที่ต้องการสําหรับการตรวจสอบความบกพร่องและจากนั้นกดปุ่มกระตุ้นเพื่อเสร็จสิ้นการ magnetization. ภายใต้กระแสสูงสุด, ใช้การตรวจสอบอนุภาคแม่เหล็กภายนอก, โดยทั่วไปเวลาการแม่เหล็กน้อยกว่า 2 วินาที,และควรมีมากกว่า 5-10 ครั้งของเวลาระยะสั้น (น้อยเวลา magnetization, คูณของเวลาระยะสั้นสามารถลดลงตาม).
(8) หากความต้องการ demagnetization เพียงแค่เปิดสวิตช์ "Mag. / Demag. " เลือก "Demag. " และดําเนินการตามขั้นตอนด้านบน (1) ถึง (7);
(9) หากคุณต้องการที่จะใช้ครึ่งคลื่น DC magnetization, เพียงเปิดสวิตช์การเลือก "AC / DC" ไปยังตําแหน่ง "DC", ในเวลานี้, การดูดเรลล์ทํางานภายใน KC1, จบการสลับการทํางาน.(ควรสังเกตว่าเคเบิลออกยังควรใช้ปลายออกที่ตรงกันหลังจากการสลับ)
(10) เมื่อหยุดใช้งาน ปิดสวิทช์ "พลังงาน" หลักและสวิทช์บอร์ดกระจายพลังงาน และถอดอุปกรณ์เสริมภายนอก หากจําเป็น
