เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบสแกน TOFD อาร์เรย์เฟส 32 128PR แบบพกพา HPA-620

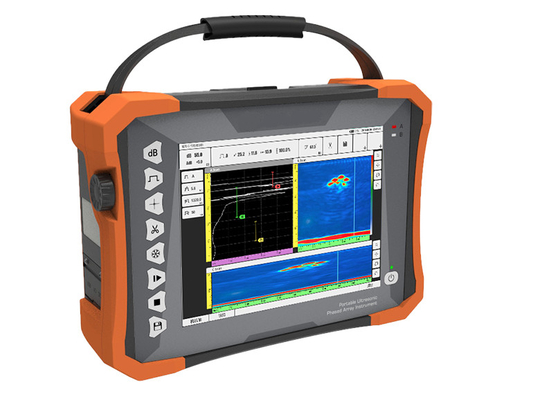

ภาพใหญ่ : เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบสแกน TOFD อาร์เรย์เฟส 32 128PR แบบพกพา HPA-620

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	HUATEC
ได้รับการรับรอง:	CE
หมายเลขรุ่น:	เอชพีเอ-620

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	USD42090/set - USD47580/set
รายละเอียดการบรรจุ:	บรรจุภัณฑ์กล่องด้านนอก
เวลาการส่งมอบ:	20-30 วันทำการหลังจากได้รับการชำระเงินของคุณ
เงื่อนไขการชำระเงิน:	T/T, Western Union, Paypal, L/C

ติดต่อ

เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบสแกน TOFD อาร์เรย์เฟส 32 128PR แบบพกพา HPA-620

ลักษณะ

แสดง:

10หน้าจอสัมผัสขนาด 0.4 นิ้ว

พื้น ที่เก็บข้อมูล:

ภายใน: 64GB; ภายนอก: แฟลชดิสก์ USB

เครื่องปรับอากาศ:

100V~240V 50Hz/60Hz

คะแนนการป้องกันทางเข้า:

IP65

เน้น:

เครื่องตรวจจับข้อบกพร่องล้ำเสียงแบบพกพา

เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบ Phased Array

เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic IP65

HPA-620 Portable 32:128PR Phased Array TOFD เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบสแกน

HPA-620 เป็นเครื่องตรวจจับข้อบกพร่อง Phased Array แบบพกพา 32:128PR

มันมาพร้อมกับโมดูลการตรวจสอบอัลตราโซนิกแบบดั้งเดิม, โมดูล TOFD, โมดูล Phased Array แบบดั้งเดิม, รองรับการสแกนพร้อมกันของ TOFD และ Phased Array รวมถึงโพรบแบบ dual-array ด้วยหน้าจอสัมผัสกันน้ำและกันน้ำมันและความสามารถในการบันทึกข้อมูลการทดสอบแบบเต็มรูปแบบHPA-620 เป็นเครื่องตรวจจับข้อบกพร่อง Phased Array อัจฉริยะขั้นสูง

พารามิเตอร์:

ช่องสัญญาณ
โหมด	โหมด PA	โหมด UT	โหมด TOFD
จำนวน	32:128	2	2
พารามิเตอร์ทางกายภาพ
จอแสดงผล	หน้าจอสัมผัสขนาด 10.4 นิ้ว
นำเข้า	1 IPEX, 4 C5
พอร์ต I/O	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP(DisplayPort) (สามารถถ่ายโอนไปยัง HDMI)
	WIFI
	พอร์ตตัวเข้ารหัส LEMO 1B
	พอร์ต TTL I/O
GPS	ใช่
ที่เก็บข้อมูล	ภายใน: 64GB; ภายนอก: แฟลชดิสก์ USB
น้ำหนัก	5 กก. (ไม่รวมแบตเตอรี่)
ขนาด	350 มม. × 250 มม. × 130 มม.
(ยาว×กว้าง×สูง)
AC	100V~240V 50Hz/60Hz
DC	13.5V
ประเภทแบตเตอรี่	แบตเตอรี่ลิเธียม
ความจุแบตเตอรี่	แบตเตอรี่คู่แต่ละก้อน<100Wh
อายุการใช้งานแบตเตอรี่	≥4.5 ชม.
อุณหภูมิ	ช่วงอุณหภูมิในการทำงาน: -10℃~40℃
	ช่วงอุณหภูมิในการจัดเก็บ: -20℃~60℃
ระดับการป้องกันน้ำเข้า	IP65
UT
PRF	25Hz~10kHz
แรงดันไฟฟ้าของเครื่องส่ง	75V~250V (โหลด 50Ω)
ความกว้างพัลส์	30ns~1000ns โดยมีขั้นตอนเป็น 5ns
การหน่วง	400Ω, 80Ω
อัตราการสุ่มตัวอย่าง	100MHz
แบนด์วิดท์	0.5MHz~20MHz (-3dB)
เกน	0.0dB~110.0dB
ส่วนเกินความไว	≥60dB (แบนด์วิดท์แคบ), ≥52dB (แบนด์วิดท์กว้าง) (ทรานสดิวเซอร์ 2.5P20, รูแบนราบ 200 มม.φ)
ข้อผิดพลาดเชิงเส้นแนวตั้ง	≤3%
ข้อผิดพลาดเชิงเส้นแนวนอน	≤0.1%
ความละเอียด	≥26dB(2.5P20)
ช่วงไดนามิก	≥30dB
ตัวกรอง	High-pass, low-pass และ multiple narrow band-pass
การแก้ไข	RF (โหมด TOFD), full wave, half wave +, half wave –
ช่องสัญญาณ	2 ช่องสัญญาณ
ความครอบคลุมสูงสุด	10000 มม. (ในคลื่นตามยาวของเหล็ก)
เกท	A/B/G
เกทสตาร์ท	เต็มช่วง
ความกว้างเกท	เกทสตาร์ทถึงเต็มช่วง
เกณฑ์เกท	1~99%
สัญญาณเตือน	เสียง/ออปติคอล
จุดวัด	ด้านหน้า/จุดสูงสุด
TCG	16
Phased Array
ช่องสัญญาณ	32:128
รูรับแสงสูงสุด	32 องค์ประกอบ
องค์ประกอบสูงสุด	128 องค์ประกอบ
กฎโฟกัส	≥1024
มุมการสแกน	-89°~89°
การสอบเทียบ	ความเร็ว, ความล่าช้า, TCG, ACG, ตัวเข้ารหัส
ปริมาณการทดสอบ	1000 มม.
การเพิ่มมุมขั้นต่ำ	0.1°(ปรับอัตโนมัติ)
อัตราการสุ่มตัวอย่าง	100MHz, 10bit
การแก้ไข	Full wave
ความสูงหน้าจอ A-scan	800% ของความสูงหน้าจอ (สูงสุด)
เกนอะนาล็อกที่ปรับได้	80dB
PRF สูงสุด	20kHz
แรงดันไฟฟ้าของเครื่องส่ง	20V~110V(โหลด 50Ω)
ประเภทพัลส์	คลื่นสี่เหลี่ยมสองขั้ว
ความกว้างพัลส์	30ns~1000ns, ขั้นตอนเป็น 5ns
แบนด์วิดท์	0.5MHz~20MHz(-3dB)
ตัวกรอง	High-pass, low-pass, multiple narrow band-pass
การทริกเกอร์	ตัวเข้ารหัส, ตามเวลา
จุดวัด	ด้านหน้า/จุดสูงสุด
การอ่าน	แอมพลิจูด; เส้นทางลำแสง; แนวนอน; ความลึก
ความละเอียดในการวัด	0.5 มม.
โหมดการสแกน	L/S/C/D –scan
ความยาวการสแกน	≥15 เมตร
ความเร็วในการสแกน	≥30 มม./วินาที

คุณสมบัติ:

ช่องทางการตรวจสอบ

โมดูล Phased Array 38:128PR
การสแกนพร้อมกันของ TOFD และ Phased Array
รองรับโพรบแบบ dual-array
TOFD 2 ช่องสัญญาณ; การทดสอบอัลตราโซนิกแบบดั้งเดิม 2 ช่องสัญญาณ

ฟังก์ชันการทำงานของ HPA-620 มอบความพึงพอใจอย่างมากต่อความต้องการต่างๆ ของผู้ใช้

โมดูล Phased Array

การตรวจสอบรอยเชื่อมก้นแบบดั้งเดิม; การตรวจสอบรอยเชื่อมก้นแบบดั้งเดิม (พร้อมการสแกนพร้อมกันของ TOFD และ Phased Array)
การตรวจสอบ C-scan แบบดั้งเดิมสำหรับแผ่น
การตรวจสอบโบลต์แบบดั้งเดิม
การตรวจสอบการกัดกร่อนแบบดั้งเดิม
การตรวจสอบ TKY

โมดูล TOFD

การตั้งค่าพารามิเตอร์ขั้นตอน; การตั้งค่าพารามิเตอร์โพรบและลิ่ม

ผู้ใช้สามารถคำนวณพารามิเตอร์ที่เกี่ยวข้องได้ตามโพรบและพารามิเตอร์ขั้นตอน รวมถึง: PCS, ความครอบคลุมในการสแกน, ความครอบคลุมด้านล่าง, มุมรวมลำแสง.

จอแสดงผล

HPA-620 ติดตั้งหน้าจอ TFT เกรดอุตสาหกรรมขนาด 10.4 นิ้ว พร้อมการทำงานแบบสัมผัส ให้การแสดงผลที่ดีที่สุดภายใต้แสงจ้าและกลางแจ้ง

การออกแบบขั้นตอน

HPA-620 นำเสนอโมเดลจำลองกระบวนการ นอกจากนี้ยังสามารถสร้างแบบจำลองได้โดยการนำเข้าขนาดของวัตถุผ่านซอฟต์แวร์ CAD ปรับแต่งกระบวนการตรวจสอบเฉพาะของผู้ใช้และให้บริการแบบครบวงจรสำหรับโซลูชันแบบเต็มรูปแบบ

ขอบเขต:

การตรวจสอบรอยเชื่อมแบบดั้งเดิม

การตรวจสอบ Phased Array C-scan ของวัสดุคอมโพสิต

การตรวจสอบโบลต์และท่อเกลียว

การตรวจสอบข้อต่อ PE

โซลูชันการตรวจสอบรอยเชื่อมท่อขนาดเล็ก

เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบสแกน TOFD อาร์เรย์เฟส 32 128PR แบบพกพา HPA-620 0
