รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องตรวจจับข้อบกพร่องของอนุภาคแม่เหล็กฟลูออเรสเซนต์ | ปัจจุบัน: | เครื่องปรับอากาศ |
|---|---|---|---|
| กระแสแม่เหล็กเส้นรอบวง: | 6000A | ความห่างระหว่างอิเล็กทรอนด์สูงสุด ((มม): | 500 |
| ระบบควบคุม: | คู่มือ/กึ่งอัตโนมัติ | แสงยูวี: | ติดแขวนมือ |
| เน้น: | เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก,เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอม |
||
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอดไฟ HMP-6000A
(1) กระบวนการทดสอบ:

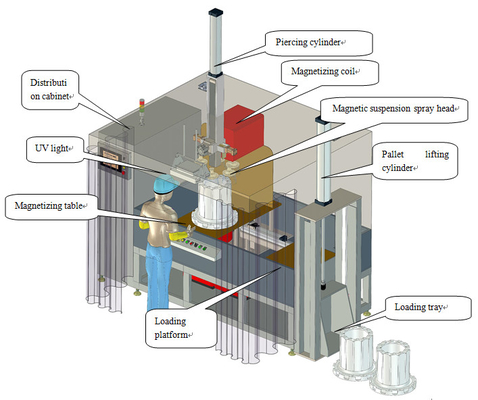

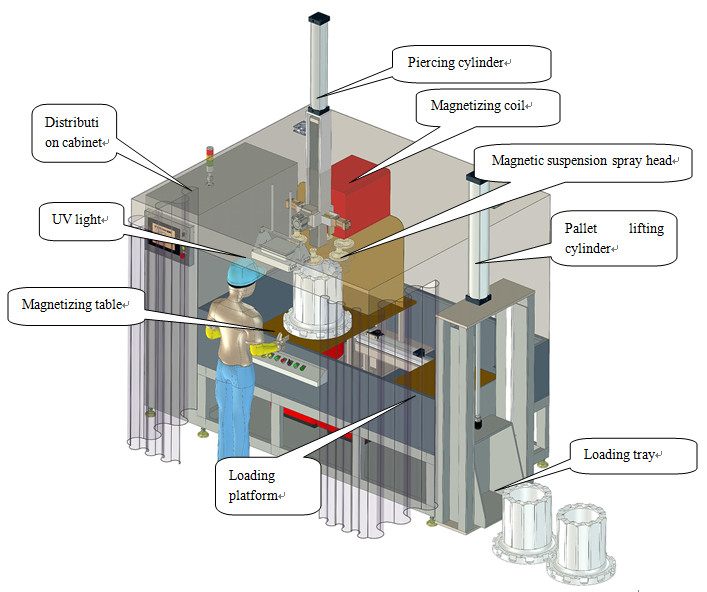

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
หลักการทํางาน
การตรวจพบความบกพร่องของอนุภาคแม่เหล็กใช้ปฏิสัมพันธ์ระหว่างสนามการรั่วไหลแม่เหล็กและผงแม่เหล็กที่จุดบกพร่องของชิ้นงานซึ่งใช้ประโยชน์จากความแตกต่างระหว่างความบกพร่องบนผิวและใกล้ผิวของผลิตภัณฑ์เหล็ก (เช่นรอยแตก), การรวม slag, เส้นเส้นผม, ฯลฯ) ความสามารถในการผ่านและความสามารถในการผ่านแม่เหล็กของเหล็กที่เป็นส่วนหนึ่งของการรั่วไหลของแม่เหล็กและสร้างสนามรั่วไหลแม่เหล็กโดยการดึงดูดฝุ่นแม่เหล็กเพื่อสร้างฝุ่นแม่เหล็กสะสมที่ความบกพร่อง - สัญลักษณ์แม่เหล็ก, ภายใต้สภาพการสว่างที่เหมาะสม, แสดงตําแหน่งและรูปร่างของความบกพร่อง
การใช้
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอดแสง ใช้ในการตรวจสอบพื้นผิวและใกล้พื้นผิวของชิ้นงานแม่เหล็กเหล็ก (เช่นแหวนพ่วง, แหวนฟัน, กระบอก, กระบอก, ฯลฯ) เนื่องจากการโกหก,การดับ, การบด, ความเหนื่อยล้าที่เกิดจากรอยแตกและการรวม slag และความบกพร่องเล็ก ๆ น้อย ๆ อื่น ๆ
ปริมาตรเทคนิค
ระยะระหว่างอิเล็กทรอนด์: 0 ~ 500mm
กระแสวงจร: 0 ~ 8000A
พลังงานแม่เหล็กระยะยาว: 0 ~ 12000AT
วิธีการตรวจสอบ: การตรวจสอบอนุภาคแม่เหล็กสว่าง
รูปแบบการแม่เหล็ก: แม่เหล็กรอบ, แม่เหล็กแนวนอน, แม่เหล็กประกอบ
รูปแบบการจับ: การจับแบบปนูเมติก
ผลลัพธ์การลดแม่เหล็ก: ความคงเหลือน้อยกว่า 0.3mT
ความรู้สึกในการตรวจจับ: ฟิล์มทดสอบมาตรฐาน A1 (15/50) แสดงชัดเจน
พลังงานไฟฟ้า: สามเฟส 5 สาย AC 380V 50Hz
| รายการพารามิเตอร์ทางเทคนิค | |
| ปัจจุบัน ชื่อ |
AC |
| กระแสแม่เหล็กรอบตัว ((A) | 6000A |
| พลังงานกระแสแม่เหล็กระยะยาว ((AT)) | 12000 |
| กว้างภายในของโค้ล ((มม) | 400 |
| ความห่างระหว่างอิเล็กทรอนสูงสุด ((mm) | 500 |
| เจ้าบ้าน | ประเภทแบ่ง (ตู้ควบคุมไฟฟ้าแยกจากเครื่องยนต์หลัก) |
| ความรู้สึก | ชนิด shim ((15/50) จัดจอชัด |
| อัตราการบรรทุกชั่วคราว | ≤ 30% |
| ระบบควบคุม | มือ/ครึ่งอัตโนมัติ |
| อินเตอร์เฟซการทํางาน | ปุ่ม/จอสัมผัส |
| รูปแบบการจับ | เครื่องปนูเมติก |
| วิธีการแม่เหล็ก AC | แม็กเนติเซชั่นรอบรอบ, แม็กเนติเซชั่นแนวนอน, แม็กเนติเซชั่นผสม |
| การลดแม่เหล็ก AC | อัตโนมัติการลดความเข้มข้นการลดแม่เหล็ก |
| แสง UV | ติดแขวนมือ |
| เวลาฉีด | 3" 6" / การทํางานด้วยมือ |
| เวลาการแม่เหล็ก | 0.5" ~ 2" / เวลา |
| ระยะเวลาการปลดแม่เหล็ก | 3"~5"/เวลา |
| แหล่งอากาศ | 0.4-0.8MPa |
| แหล่งพลังงาน | เครื่องสามเฟส 5 สาย 380V ± 10%, 50Hz |
ปฏิบัติตามมาตรฐาน
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก: GB/ T8290-2011
สภาพการสังเกตสําหรับการตรวจสอบอนุภาคแม่เหล็ก: GB/T 5097-2020/ ISO 3059:2012
สมาคมอเมริกันสําหรับวัสดุและการทดสอบ: วิธีการทดสอบอนุภาคแม่เหล็ก ASTM E1444-01
สหภาพยุโรป มาตรฐานสากล: DIN EN ISO 9934-2-2003
ตารางการตั้งค่า:
1 ชุด เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กแสง
1 ชุดของกลไกหมุนไม้
1 ชุด พลังงานยกอากาศ
1 ชุด ห้องมืด
1 ชุด ฟิล์มทดสอบมาตรฐาน
1 เครื่องวัดแม่เหล็กที่เหลือ
1 ชุด เครื่องสลับเท้า
1 หลอดยูวีมือถือ
