รายละเอียดสินค้า:
|
| Current: | AC | Circumferential magnetizing current（A）: | 5500 |
|---|---|---|---|
| เส้นผ่านศูนย์กลางสูงสุด. coil (มม.): | 500 | Max.pole: | 1000 |
| เน้น: | อุปกรณ์ตรวจสอบอนุภาคแม่เหล็ก,เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอม,NDT การตรวจพบความผิดพลาดทางแม่เหล็ก |
||

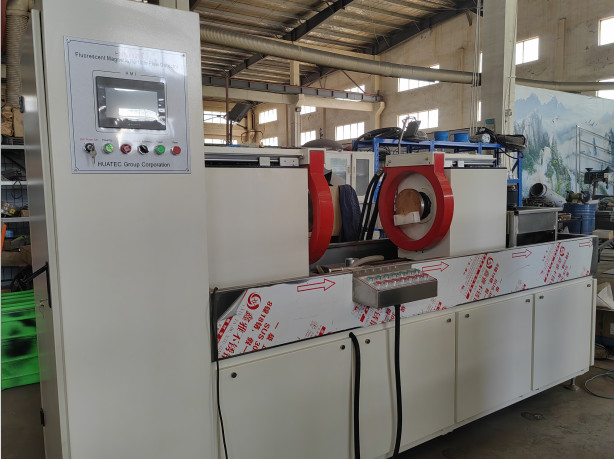

เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอมHMP-6000A
หลักการทํางาน
การตรวจพบความบกพร่องของอนุภาคแม่เหล็กใช้ปฏิสัมพันธ์ระหว่างสนามการรั่วไหลแม่เหล็กและผงแม่เหล็กที่จุดบกพร่องของชิ้นงานซึ่งใช้ประโยชน์จากความแตกต่างระหว่างความบกพร่องบนผิวและใกล้ผิวของผลิตภัณฑ์เหล็ก (เช่นรอยแตก), การรวม slag, เส้นเส้นผม, ฯลฯ) ความสามารถในการผ่านและความสามารถในการผ่านแม่เหล็กของเหล็กที่เป็นส่วนหนึ่งของการรั่วไหลของแม่เหล็กและสร้างสนามรั่วไหลแม่เหล็กโดยการดึงดูดฝุ่นแม่เหล็กเพื่อสร้างฝุ่นแม่เหล็กสะสมที่ความบกพร่อง - สัญลักษณ์แม่เหล็ก, ภายใต้สภาพการสว่างที่เหมาะสม, แสดงตําแหน่งและรูปร่างของความบกพร่อง
การใช้งาน
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอดแสง ใช้ในการตรวจสอบพื้นผิวและใกล้พื้นผิวของชิ้นงานแม่เหล็ก (เช่น bolts, pin, bushings, gears, gear rings, crankshaft, ฯลฯ)) เนื่องจากการปลอม, การดับ, การบด, ความเหนื่อยล้าที่เกิดจากรอยแตกและการรวม slag และความบกพร่องเล็ก ๆ น้อย ๆ อื่น ๆ
ปริมาตรเทคนิค
ระยะการตรวจจับ: กว้าง (φ400mm) ความยาว 1000mm
วิธีการตรวจสอบ: การตรวจสอบอนุภาคแม่เหล็กแบบสว่างหรือไม่สว่าง
รูปแบบการแม่เหล็ก: การแม่เหล็กรอบ, ขนาดยาว, การแม่เหล็กผสม
ระยะระหว่างอิเล็กทรอนด์: 0 ~ 1000mm (ปรับได้)
รูปแบบการจับ: การจับแบบปนูเมติก
กระแสแม่เหล็ก: 0~6000A
ผลลัพธ์การลดแม่เหล็ก:5 А/cm
ความรู้สึกในการตรวจจับ: ฟิล์มทดสอบมาตรฐาน A1 (15/50) แสดงชัดเจน
พลังงานไฟฟ้า: สามเฟส 5 สาย AC 380V 50Hz
| ปริมาตรการทดสอบ | |
| ชื่อปัจจุบัน | AC |
| กระแสแม่เหล็กรอบตัว ((A) | 5500 |
| วิธีการแม่เหล็กระยะยาว | โยกไฟฟ้าแม่เหล็ก, สายโค้ลตั้งอยู่ในกล่องไฟฟ้า |
| กระแสแม่เหล็กระยะยาว (A) | 50 บาท |

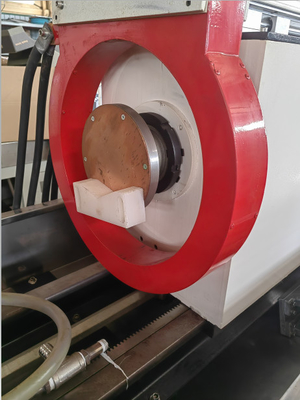

| กว้างสุดของโค้ล ((มม) | 500 |
| ระยะทางขั้วสูงสุด ((มม) | 1000 |
| การควบคุม | คู่มือ |
| อินเตอร์เฟซการทํางาน ((*) | หน้าจอสัมผัส |
| เครื่องกั้น ((*) | เครื่องปนูเมติก |
| หัวไฟฟ้าเคลื่อนย้าย | 2PCS |
| โหมดหมุน | เครื่องไฟฟ้า |
| วิธีการแม่เหล็ก AC | แม็กเนติเซชั่นรอบรอบ, แม็กเนติเซชั่นแนวนอน, แม็กเนติเซชั่นผสม |
| วิธีการถอนแม่เหล็ก AC | อัตโนมัติการลดความเข้มข้นการลดแม่เหล็ก |
| เวลาฉีด | คู่มือ |
| เวลาการแม่เหล็ก | ทุกครั้ง |
| เวลาการสังเกตแบบหมุน | วงกลม |
| ระยะเวลาการปลดแม่เหล็ก | ทุกครั้ง |
| กล่องจับ | ปริมาตร 40L; อุปกรณ์พร้อมกับม้วน, ฟังก์ชันการผสม |
| เครื่องกรองสแตนเลส ใช้ได้สองครั้งสําหรับน้ํามันและน้ํา | |
| ความสว่างของแสงสีขาว | ¥1000 lx |
| ความผิดพลาดการวัดปัจจุบัน | ≤ ± 10% |
| แหล่งอากาศ | 0,08-0,1 มรา |
| พลัง | เครื่องสามเฟส 5 สาย 380V ± 10%, 50Hz |
| ขนาดรวม ((มม) | ความยาว:2500 |
| ความกว้าง: 800mm ((ห้องมืดไม่จําเป็น) | |
มาตรฐานปฏิบัติการ
เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็ก: GB/ T8290-2011
สภาพการสังเกตสําหรับการตรวจสอบอนุภาคแม่เหล็ก: GB/T 5097-2020/ ISO 3059:2012
สมาคมอเมริกันสําหรับวัสดุและการทดสอบ: วิธีการทดสอบอนุภาคแม่เหล็ก ASTM E1444-01
สหภาพยุโรป มาตรฐานสากล: DIN EN ISO 9934-2-2003
การตั้งค่าแบบมาตรฐาน
เครื่องหลัก 1 เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กสว่าง
ระบบการฟื้นฟูสเปรย์ความสับสนแม่เหล็ก 1 ชุด
1 เมตรกาวส์
1 ท่อวัดปริมาณความเข้มข้นของสารเสื่อมแม่เหล็ก
ผู้ติดต่อ: Ms. Shifen Yuan
โทร: 8610 82921131,8613910983110
แฟกซ์: 86-10-82916893
