รายละเอียดสินค้า:
|
| ความกว้างของพัลส์: | 30 ～ 600ns ที่มี 1.0ns 10.0ns ต่อขั้นตอน | Bandwidth: | 0.5～20.8MHz |
|---|---|---|---|
| ได้รับช่วง: | 0 ～ 55dB พร้อม 1.0dB 10.0dB ต่อขั้นตอน | กรอง: | ต่ำ/กลาง/สูง |
| เน้น: | ระบบถ่ายภาพด้วยเสียงฉาย 3 มิติ,ระบบการถ่ายภาพด้วยเสียงฉีด,ระบบการถ่ายภาพด้วยเสียงฉีด ultrasonic ในเวลาจริง |
||

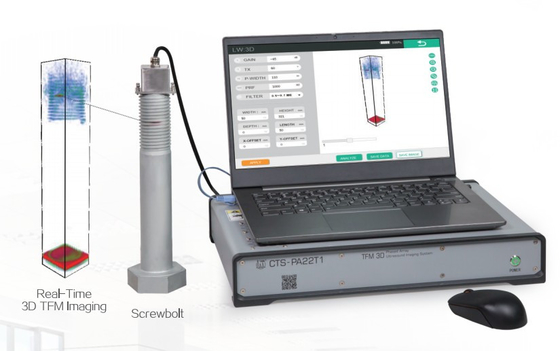

HPA-22T1 ระบบการถ่ายภาพฉายเสียง 3 มิติในเวลาจริง
HPA-22T1 เป็นระบบตรวจจับภาพฉายาฉายาฉายาฉายาฉายาฉายาฉายา (TFM) ที่รวดเร็ว 64 ช่องใหม่ที่พัฒนาโดยอิสระโดยบริษัทของเรา The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.
แพลตฟอร์มเมทาข้อมูล RF ระบบเรียงระยะอุตสาหกรรม ที่สามารถประมวลผลข้อมูลเดิมทั้งหมดโดยตรงผ่านคอมพิวเตอร์
รายละเอียด:
| พลเซอร์ | |
| TX | คลื่นสี่เหลี่ยมแบบสองขั้ว 45V100V ปรับได้ด้วย 1.0V 10.0Vต่อขั้นตอน |
| ความกว้างของกระแทก | 30 ‰ 600 น กับ 1.0 น 10.0 น ต่อขั้นตอน |
| ผู้รับ | |
| ความกว้างแบนด์วิธ | 0.5 ราคา 20.8MHz |
| ระยะการเพิ่ม | 055dB กับ 1.0dB 10.0dB ต่อขั้น |
| เครื่องกรอง | ต่ํา/กลาง/สูง |
| การประมวลผลข้อมูล | |
| อัตราการดิจิตอล | 62.5 MHz 10 บิต |
| อัมพาตทางเข้า | 50Ω |
| การล่าช้า | 0·40 μs,P:2.5ns |
| กฎหมายจุดเฉพาะ (Qty) | 262144 |
| เครื่องประมวลผลในตัว | ชิปขนาดใหญ่ ข้อมูลขนาดใหญ่ การประมวลผล HW ในเวลาจริง |
| ระบบ | |
| การตั้งค่าช่องทาง | รวม 64x64 ร่วมกัน |
| การบริโภคพลังงาน | 50W |
| พลาตฟอร์มปฏิบัติการ | มากกว่า Windows7 |
| อัตราการส่งสัญญาณ | 100M/1000M Ethernet |
| ขนาด | 395 × 283 × 66 |
| น้ําหนัก | 3.1 กิโลกรัม |
| I/O | |
| เครื่องเชื่อม PA Probe I-PEX | |
| เครือข่าย LAN | |
| I/O | |
| สายพาน USB2.0 ((Qty):2 | |
| Port ENCODER | |
ลักษณะ:
ฉันรูปแบบอัลกอริทึมการสร้างใหม่ Total Focusing (TFM)
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
ฉัน64 ช่องทางฮาร์ดแวร์แบบเรียงเรียงแบบขั้นตอนแบบตรงกันอย่างสมบูรณ์
ด้วยช่องทางฮาร์ดแวร์ 64 ช่องทางที่พร้อมกันอย่างสมบูรณ์แบบ สามารถรวบรวมข้อมูล FMC ของคลื่นประเภท A ได้ถึง 4096 ช่องทางในเวลาจริง ด้วยความลึกในการเก็บตัวอย่าง 2 เมตร
ฉันการตรวจจับภาพในเวลาจริง (TFM)

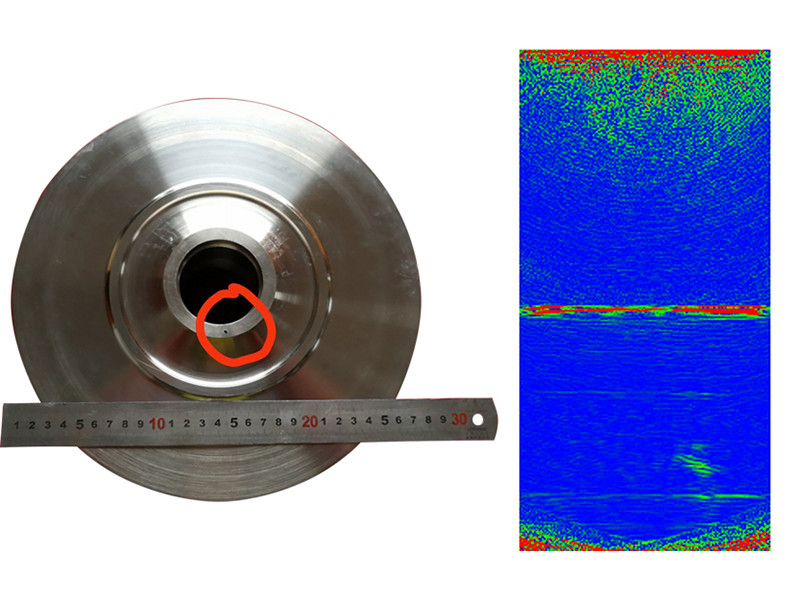

สนับสนุนการตรวจจับภาพรวดเร็วของวัสดุประกอบอากาศ สายทางรถไฟความเร็วสูง สะบัดกระดุมล้อและแกนของล็อกโมติวไฟฟ้า โบลต์ใบลมและผนังหนา สะบัดกระดุม
ฉันการถ่ายภาพด้วยการสแกน C เร็ว
โดยใช้ 2D Total Focusing (TFM) ร่วมกับการตั้งตําแหน่ง Encoder สามารถทําภาพ C-scan รวดเร็วได้สําหรับวัสดุที่ตรวจพบ
ฉันโมดูล 3 มิติการตั้งสมาธิคลื่นข้าม (TFM)
โดยใช้เครื่องตรวจสอบแบบสองมิติและสานที่เกี่ยวข้อง สามารถตรวจจับพื้นที่ผสมผสานได้ในเวลาจริง เพื่อสร้างการแสดงภาพกราฟิก 3 มิติแบบสเตียโรสโกปิก3D-TFM รวมไปกับเครื่องปรับรหัสสามารถสร้างภาพการตรวจจับ 4D ที่เข้าใจและโปร่งใสของพื้นที่ผสม.
ฉันโหมด 3D-TFM หลายแบบ
หลากหลายวิธีการแก้ไข TFM สําหรับการท่อและการเหมืองท่อ; เป็นทางเลือกที่เหมาะสมสําหรับการตรวจสอบ RT ของท่อเหล็กไร้สแตนเลส austenitic ขนาดกลางและผนังหนา
ฉันการตรวจจับ 4 มิติในเวลาจริง
3D-TFM ร่วมกับเครื่อง Encoder เพื่อสร้างภาพการตรวจจับ 4D ในเวลาจริง และความเร็วการสแกนสูงถึง 100 mm / s
ฉันการตรวจจับ TFM ของชิ้นงานพิเศษ
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
ฉันการเก็บข้อมูลเดิมและการสร้างรายงาน
ระบบนี้ให้ฟังก์ชัน เช่น การเก็บข้อมูลเมทริกซ์เต็มเดิม และการเก็บผลการทดสอบ การวิเคราะห์ปริมาณของตําแหน่งความบกพร่อง เป็นต้นสามารถให้รายงานการทดสอบตามรูปแบบรายงานที่ผู้ใช้ต้องการ.
