รายละเอียดสินค้า:
|
| ระยะห่างของอิเล็กโทรดแม่เหล็ก: | 45 ~ 225 มม. | ความยาวสายไฟ (สายสปริง): | 3m |
|---|---|---|---|
| อุณหภูมิที่เพิ่มขึ้น: | จัดการอุณหภูมิพื้นผิว≤40° C | กำลังยก: | ≥4.5กก |
| แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ：220V/50Hz | ||
| เน้น: | เครื่องตรวจสอบความบกพร่องมักเนติกโยก,เครื่องตรวจสอบความบกพร่องของยางแม่เหล็กแบบ AC,เครื่องตรวจสอบความบกพร่องแบบแม่เหล็ก |
||

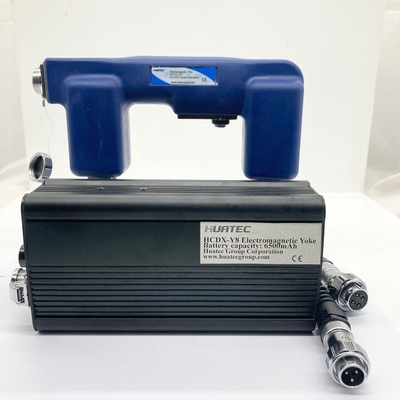

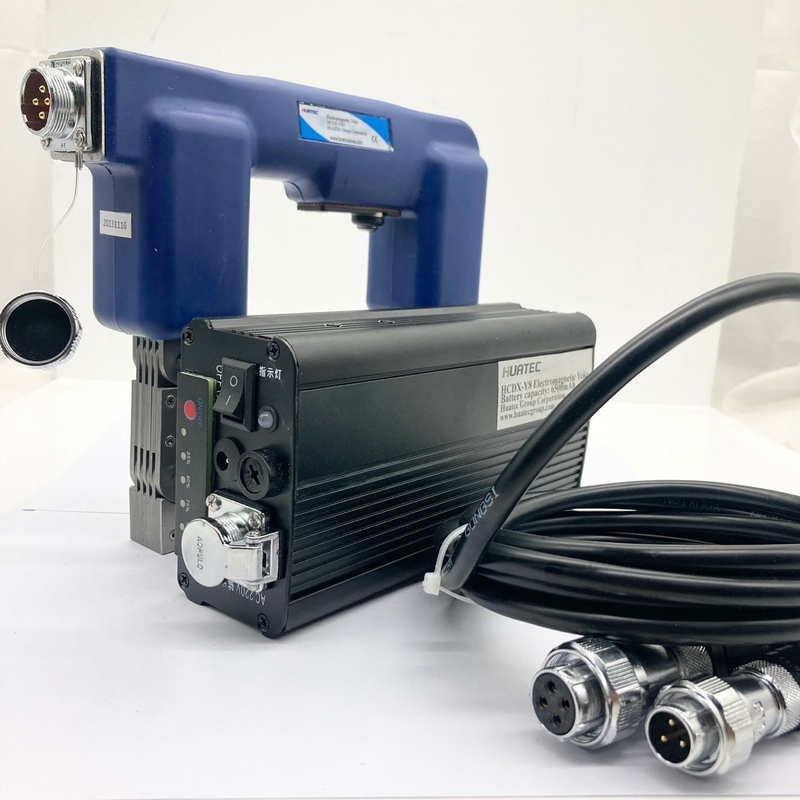

HCDX-Y8T AC Portable Yoke Magnetic Yoke Flaw Detector
HCDX—Y8T เป็นโยกแบบพกพา AC รุ่นล่าสุดที่พัฒนาโดยบริษัทของเรา พร้อมด้วยแหล่งจ่ายไฟ AC แบบพกพา ซึ่งสามารถกำจัดข้อจำกัดของแหล่งจ่ายไฟและอำนวยความสะดวกในการปฏิบัติงานภาคสนาม ใช้สำหรับการตรวจจับข้อบกพร่องด้วยอนุภาคแม่เหล็กและการทำให้เป็นแม่เหล็กเฉพาะที่ของชิ้นงาน เครื่องจักรมีขนาดกะทัดรัดและทนทาน และตัวบ่งชี้แรงยกและตัวบ่งชี้อื่นๆ เป็นไปตามข้อกำหนดของ GB/T 15822.3-2005/ISO 9934-3-2002, ASME V และมาตรฐานอื่นๆ
แหล่งจ่ายไฟ AC แบบพกพาพิเศษใช้เทคโนโลยีขั้นสูงในการส่งออกแหล่งจ่ายไฟ AC220V/50HZ มาตรฐาน ใช้การควบคุม IC อัจฉริยะ รูปคลื่นเอาต์พุตของเครื่องเป็นคลื่นไซน์บริสุทธิ์ และมีฟังก์ชันป้องกันที่สมบูรณ์แบบมาก (รวมถึงการป้องกันการโอเวอร์โหลดเอาต์พุต, การป้องกันกระแสเกินเอาต์พุต, การป้องกันไฟฟ้าลัดวงจรเอาต์พุต, การป้องกันแรงดันไฟฟ้าสูงของแบตเตอรี่, การป้องกันแรงดันไฟฟ้าต่ำของแบตเตอรี่, การป้องกันอุณหภูมิสูง) แหล่งจ่ายไฟพิเศษใช้ลิเธียมนำเข้าประสิทธิภาพสูงความจุสูง อายุการใช้งานยาวนาน
คุณสมบัติหลักของเครื่อง
แหล่งจ่ายไฟ AC แบบพกพา ใช้งานง่ายในภาคสนาม
น้ำหนักเบา กะทัดรัด และสะดวก
ช่วงกว้าง ข้อต่อที่เคลื่อนย้ายได้สองข้อ ปรับได้ยืดหยุ่น
กระแสไฟทำงานน้อย ความร้อนต่ำ
2. โครงสร้างเครื่อง
| รายการ | หมายเลขชิ้นส่วน | รายการ | หมายเลขชิ้นส่วน |
| 1 | โยก | 6 | สายเชื่อมต่อฝาครอบขั้วต่อการบิน |
| 2 | ไฟ LED เหนี่ยวนำ | 7 | สายเชื่อมต่อฝาครอบขั้วต่อการบิน |
| (อุปกรณ์เสริม) | |||
| 3 | เท้าโยก | 8 | สายไฟ |
| 4 | สวิตช์ขนาดเล็ก | 9 | เครื่องชาร์จ |
| 5 | ขั้วต่อการบินสายไฟ | 10 | แหล่งจ่ายไฟแบบพกพา |
3. วิธีการใช้งาน
เชื่อมต่อแหล่งจ่ายไฟ AC แบบพกพาโดยเฉพาะกับโยก
เปิดสวิตช์บนแหล่งจ่ายไฟแบบพกพา กดสวิตช์ปุ่มสตาร์ท รอสองสามวินาทีหลังจากไฟแสดงสถานะปุ่มเป็นสีแดง คุณสามารถทำงานได้ ปิดสวิตช์ไฟหลังการใช้งาน
ขั้วแม่เหล็กทั้งสองของ HCDX-Y8T วางอยู่บนพื้นผิวของวัตถุที่ตรวจพบ และใช้แรงดันบางอย่างเพื่อให้ขั้วแม่เหล็กทั้งสองสัมผัสกับวัตถุที่ตรวจพบได้ดี กดสวิตช์ปุ่ม เปิด เริ่มการทำให้เป็นแม่เหล็ก คลายออก การทำให้เป็นแม่เหล็กสิ้นสุดลง เมื่อเปิดสวิตช์โยก ผงแม่เหล็กจะถูกนำไปใช้กับพื้นผิวของวัตถุที่ตรวจพบ (สามารถใช้ผงแม่เหล็กแบบแห้ง เปียก เรืองแสงได้)
หากพื้นผิวที่ทดสอบกว้างเกินไป ควรทำการทำให้เป็นแม่เหล็กแบบแบ่งส่วน และชิ้นส่วนที่มีประสิทธิภาพระหว่างส่วนต่างๆ จะต้องมีการทับซ้อนกันบางอย่าง
หมุนข้อต่อที่เคลื่อนย้ายได้ระหว่างเท้าแม่เหล็ก และระยะห่างระหว่างเท้าแม่เหล็กสามารถปรับได้ระหว่าง 45 มม. ถึง 225 มม.
เมื่อใช้งาน ควรผ่านไป 5 วินาทีและหยุดพัก 5 วินาที และสามารถใช้งานได้อย่างต่อเนื่องเป็นเวลา 3 ชั่วโมง
การชาร์จไฟแบบพกพา AC: ปิดสวิตช์ไฟแบบพกพาก่อนชาร์จ เมื่อเสียงกริ่งดังขึ้น หมายความว่าไฟไม่เพียงพอและควรชาร์จให้ทันเวลา แหล่งจ่ายไฟแบบพกพา AC จะถูกชาร์จเป็นเวลา 6 ถึง 8 ชั่วโมงในแต่ละครั้ง เมื่อไฟแสดงสถานะบนเครื่องชาร์จเปลี่ยนจากสีแดงเป็นสีเขียว หมายความว่าไฟเต็ม และสามารถใช้การชาร์จเต็มได้ 3 ชั่วโมง ไฟแสดงสถานะ หากไฟสีแดงติด อุปกรณ์มีข้อบกพร่อง
4. พารามิเตอร์ทางเทคนิค
4.1 โยก
| รายการ | ตัวบ่งชี้ | รายการ | ตัวบ่งชี้ | ||
| น้ำหนักโยก | 2.35 กก. | ความไว | ชิ้นทดสอบ 30/100A แสดงผลอย่างชัดเจน | ||
| แหล่งจ่ายไฟ | AC:220V/50Hz | กำลังยก | ≥4.5 กก. | ||
| กระแสไฟฟ้า | ไม่มีโหลด | 1.4A | อัตราการโหลดชั่วคราว | เปิด 5 วินาที ปิด 5 วินาที ใช้งานต่อเนื่องนานกว่า 3 ชั่วโมง | |
| โหลด | 1.0A | อุณหภูมิที่เพิ่มขึ้น | อุณหภูมิพื้นผิวที่จับ ≤40 ° C | ||
| ระยะห่างของขั้วไฟฟ้าแม่เหล็ก | 45~225 มม. | ความแข็งแรงของฉนวน | >2MΩ | ||
| ความยาวสายไฟ (สายสปริง) | 3 ม. | ขนาดของพื้นผิวสัมผัสเท้าแม่เหล็ก | 20×21 มม. | ||
4.2 แหล่งจ่ายไฟแบบพกพา AC
| รายการ | ตัวบ่งชี้ | รายการ | ตัวบ่งชี้ |
| น้ำหนักแหล่งจ่ายไฟ | 973 ก. | เวลาในการชาร์จ | 4 ชั่วโมง |
| แหล่งจ่ายไฟเอาต์พุต | AC:220V/50Hz | ความทนทาน | 4 ชั่วโมง |
ตรวจสอบว่าสายไฟและปลั๊กเสียหายก่อนใช้งาน
อย่าสัมผัสใกล้ชิดกับอุปกรณ์ไฟฟ้าอื่นๆ ในระหว่างการใช้งาน สนามแม่เหล็กแรงสูงเป็นอันตรายต่อนาฬิกา โทรศัพท์มือถือ และอื่นๆ
อย่าลากโยกในสถานะนำไฟฟ้าเป็นเวลานาน (เช่น ลากบนรอยเชื่อม) ควรเปิดเป็นเวลา 5 วินาทีและปิดเป็นเวลา 5 วินาที
ในสภาพอากาศฝนตก โปรดอย่าทำงานกลางแจ้ง ฝนจะทำให้เกิดไฟฟ้าลัดวงจรหรือการรั่วไหล
หากอุปกรณ์มีเสียงและกลิ่นผิดปกติ ให้ปิดเครื่องทันที
อย่าเคลื่อนย้ายอุปกรณ์โดยดึงสายไฟ เพราะจะทำให้สายไฟเสียหาย
เมื่อไม่ได้ใช้งานแหล่งจ่ายไฟแบบพกพา AC เป็นเวลานาน ควรชาร์จให้ทันเวลาเพื่อให้แบตเตอรี่ลิเธียมทำงานอยู่ อย่าลืมปิดสวิตช์ไฟแบบพกพาก่อนชาร์จ
6. กำหนดค่าตาราง
| รายการ | ชื่อ | ปริมาณ |
| 1 | โฮสต์ | 1 |
| 2 | สายไฟ 5 แกน | 1 |
| 3 | สายโยก | 1 |
| 4 | กระเป๋าเป้สะพายหลังโยก | 1 |
| 5 | ประแจหกเหลี่ยม 3 มม. | 1 |
| 6 | แหล่งจ่ายไฟแบบพกพา AC | 1 |
| 7 | เครื่องชาร์จ | 1 |
| 8 | ชุดไฟ | 1 |
| 9 | คู่มือการใช้งาน | 1 |
| 10 | ใบรับรองความสอดคล้อง1 | 1 |
| 11 | ภาชนะบรรจุเครื่องมือ | 1 |
