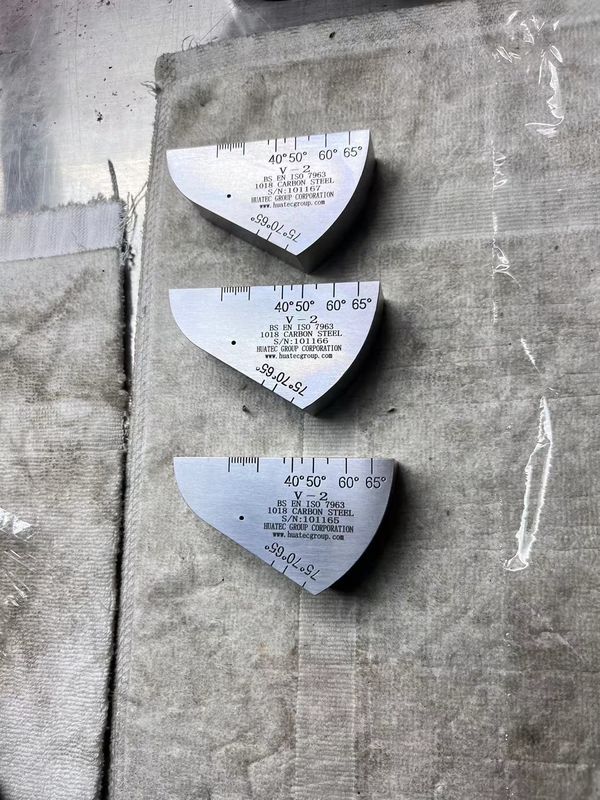

บล็อกการปรับ NDT IIW V2 น้ําหนักรวม 1 กิโลกรัม

บล็อกการปรับระดับ NDT IIW บล็อก V2

มาตรฐาน: ISO7963-2010

บล็อกทดสอบ IIW2 (บล็อกทดสอบ V-2) เป็นบล็อกทดสอบมาตรฐานที่อนุมัติโดยสมาคมการปั่นนานาชาติหน่วยทดสอบ V-2 มีข้อดีของน้ําหนักเบาและสะดวกในการขน, เหมาะสําหรับการใช้ในสนาม ดูรูป 1-2

จุดการใช้หลัก

(1) จุดเกิดและขอบความรู้สึกของซอนด์ที่หันถูกวัดโดยใช้พื้นผิวการสะท้อนวงโค้กที่มีรัศมี R50mm

(2) โดยใช้พื้นผิวการสะท้อนของรู 5 ช่อง, ระยะการสลายของซอนด์ tilt คือ 45 ° - 65 ° และ 65 ° - 75 ° ตามลําดับ.

(3) ความเส้นตรงแนวราบและแนวตั้งของเครื่องตรวจสอบความบกพร่องสามารถวัดได้โดยใช้การสะท้อน p-wave หลายครั้งของด้านล่างที่มีความหนา 12.5 มม.

(4) การแก้ไขแกนเวลาและจุดศูนย์ใช้พื้นผิวโค้งสองแผ่น คือ R25 และ R50
