รายละเอียดสินค้า:
|
ระยะทาง: | 0-15000 มม. ที่ความเร็วเหล็ก | ความเร็วของวัสดุ: | 100~20000 ม./วินาที |
---|---|---|---|
ความถี่การทำซ้ำของพัลส์: | 10-10000Hz | ช่วงไดนามิก: | ≥38dB |
การแก้ปัญหาพลังงาน: | >40dB (5P14) | ความไวออกจาก: | > 66dB |
เน้น: | เครื่องทดสอบความหนา เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย,เครื่องตรวจสอบความบกพร่อง Ultrasonic,TOFD เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย |

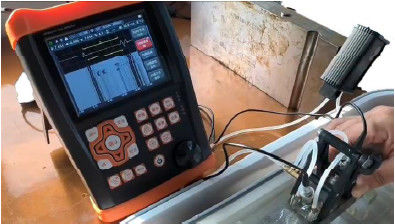

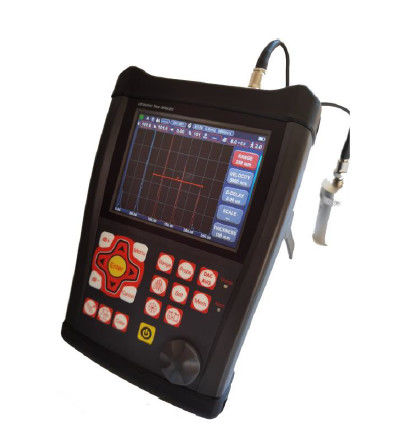

เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีดฉีด TOFD เครื่องตรวจสอบการตรวจสอบและความหนา
★สัมผัสแบบอินเตอร์เอคทีฟที่ใช้ได้ง่าย ช่วยในการดําเนินงาน เช่น การปรับขนาด การสร้างเส้นโค้ง เป็นต้น
★โหมด TOFDการตรวจพบ TOFDมีประสิทธิภาพสูงและราคาถูก
★ เครื่องมือทั้งหมดที่คุณต้องการ: DAC, AVG, TCG, สี Bscan, AWS, แผนผังผสม, เป็นต้น
★ ความถี่การซ้ํากระแทก: 10-10000Hz ปรับแม่นยํา, การสแกนความเร็วสูง, ไม่พลาด
★ อัตราการส่งสัญญาณสูงต่ออัตราเสียง เสียงสะท้อนชัดเจนและมั่นคง การออกแบบกันเสียง เสียงสะท้อน เหมาะสําหรับสภาพการทํางานที่ยากลําบาก
★ AD 12 หลัก, การเก็บตัวอย่างความเร็วสูง นําไปสู่แผนภูมิเสียงสะท้อนที่ดีกว่ากับรายละเอียดทั้งหมด.
★ รูปแบบการทดสอบความหนา ระยะการวัด: 0.15 มม. 15000 มม. 5920 มม./วินาที ความละเอียดการวัด: 0.001 มม.
★ การผลิตรายงานการวิเคราะห์ซอนด์โดยอัตโนมัติ
★การบันทึกวีดีโอการตรวจสอบความผิดพลาด. การเก็บข้อมูล USB ที่ไม่จํากัด.
★ การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือเพื่อสร้างและพิมพ์รายงานการตรวจสอบในสถานที่
★ มาตรฐาน IP65 กล่องเหล็กสแตนเลส + ซิลิกาเจล กันฝุ่นและน้ํา ทนทานและทนได้ตลอดไป การสนับสนุนความอ่อนแอทําให้มันยืนในมุมใด ๆ
★ แบตเตอรี่ใช้เวลา 15 ชั่วโมงสําหรับการชาร์จครั้งเดียว แบตเตอรี่แต่ละตัวมีระบบควบคุมการชาร์จของตัวเอง ดังนั้นกับแบตเตอรี่สองตัวมันสามารถทํางานตลอด 24 ชั่วโมง
รายละเอียด
ระยะ: 0-15000 มิลลิเมตร
ความเร็วของวัสดุ:100~20000 m/s
ความถี่การซ้ํากระแทก 10 - 10000Hz
ระยะไดนามิก ≥38dB
ความเป็นเส้นตรง: ทิศทาง: +/- 0.2% FSW, ทิศทาง: 0.25% FSH, ความแม่นยําของเครื่องขยายเสียง +/-1 dB
พลังการแก้ไข:> 40dB (5P14)
ความรู้สึกที่เหลือ:> 66dB
การปฏิเสธ (การลบ): 0 - 80% ความสูงหน้าจอเต็ม
การตั้งค่าความเป็นอิสระ 500 มาตรฐานใด ๆ สามารถใส่ได้อย่างอิสระ เราสามารถทํางานในฉากที่ไม่มีบล็อกการทดสอบ
ความจําขนาดใหญ่ของกราฟ 1000 A
รูปแบบการทดสอบ: สัมผัสสะท้อน, ธาตุคู่และการส่งผ่าน
ประเภทเครื่องสํารวจ: สายตรงเดี่ยว มุมเดียว สายตรงเดี่ยว สายตรงเดี่ยว
ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
หน่วย: นิ้วหรือมิลลิเมตร
ความต้องการพลังงาน: แอคหลัก 100-240 VAC, 50-60 Hz
ความช้าในการแสดง: -20 ถึง 3400 μs
ความช้าของซอนด์ / Zero Offset: 0 ถึง 99.99μs
แพ็คแบตเตอรี่ลิตยูไอนแบบชาร์จใหม่ภายใน 7.2V ที่ 8000 mAh
ระยะเวลาการทํางานชื่อเสียง 15 ชั่วโมง ขึ้นอยู่กับความสว่างของจอ
4 ชั่วโมง เวลาการชาร์จแบบปกติ
H×W×D(mm):260×175×60 (mm)
น้ําหนัก:1. 2 กิโลกรัม
อุณหภูมิการทํางาน: -10 °C ถึง 50 °C
อุณหภูมิในการเก็บรักษา: -30°C ถึง 50°C
พลังงานกระแทก: 200V, 300V, 400V, 500V สามารถเลือก
การแก้ไข: คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่นเต็ม ระบบ RF
ความกว้างแบนด์ (แบนด์พาสของเครื่องเสริมเสียง): 0.1 ถึง 300 MHz
ติดตามประตู: ประตูอิสระ 2 ประตู สามารถควบคุมได้ในช่วงการ sweep ทั้งหมด
ความรู้สึก: 120 dB แม็กซ์ในความละเอียดที่เลือกได้ 01, 1.0, 2.0, 6.0 dB
การเชื่อมต่อเครื่องแปลง: BNC หรือ LEMO
หน้าที่
อัตโนมัติแสดงตําแหน่งความบกพร่องที่แม่นยํา ((ความลึก d,ระดับ p,ระยะ s,ขนาด,sz dB,ф)
การปรับขนาดความบกพร่อง: การปรับขนาดความบกพร่องอัตโนมัติโดยใช้ AVG/AVG หรือ DAC, ความเร็วในการรายงานการยอมรับหรือปฏิเสธความบกพร่อง
การปรับขนาดอัตโนมัติของตัวแปลง จุดศูนย์ มุม ขอบหน้า และความเร็วของวัสดุ
สะดวกในการทําและใช้ DAC และ AVG เพื่อประเมินเสียงสะท้อน, กุ้งสามารถปรับปรุงและชําระค่าตอบแทน.
การเชื่อมต่อ U-disk หน่วยสามารถได้รับความจําไม่จํากัด รายงาน PDF ออกวางและ Upadte ระบบ
อัตโนมัติทําวีดีโอของกระบวนการทดสอบและเล่น; ใช้ Uppan ความยาวของวีดีโอเป็นไม่จํากัด
สี Bscan.
ทอฟด.
แผนการเชื่อม
มี 15 มาตรฐานในหน่วย
การเชื่อมต่อฟันสีฟ้ากับอุปกรณ์มือถือ เพื่อสร้างและพิมพ์รายงานการตรวจจับในสถานที่ AWS D11.
คุณสมบัติการแก้ไขพื้นที่โค้ง
ฟังก์ชันการวัดความสูงการแตก
การขยายประตู: การกระจายช่วงประตูไปทั่วความกว้างของจอทั้งหมด
ฟังก์ชันการเพิ่มอัตโนมัติ
ภาพรวม: การแสดง A-scan แบบสดพร้อมกันในอัตราการอัพเดท 60 Hz และภาพรวม A-scan
การเก็บระดับสูงสุด: เปรียบเทียบรูปคลื่นระดับสูงสุดที่แช่แข็งกับการสแกน A-Scans ที่ใช้จริง เพื่อตีความผลการทดสอบได้ง่าย
Scan Freeze: Display freeze ถือข้อมูลรูปคลื่นและเส้นทางเสียง
เตือน: บีปและ LED
นาฬิกาเวลาจริง
เติมเสียงสะท้อน
จุดจับ
สีสะท้อนภายในประตู
แพ็คเกจเครื่องมือพื้นฐาน
เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic
เครื่องแปลงรังสีตรง (2.5 MHz, Φ20)
เครื่องแปลงรังสีมุม (4 MHz, 8 mm×9 mm, 60°)
สายเชื่อมต่อสําหรับตัวแปลง (Q9-C5 หรือเลือก C9-C5)
แบตเตอรี่หลอดลิตยอนแบบชาร์จใหม่ 7.8 แอมเปอร์ชั่วโมง
พลังงานไฟฟ้า/หน่วยชาร์จ
คู่มือการใช้งานในภาษาอังกฤษ
โปรแกรมแอพ
สายรัด
