รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องตรวจจับข้อบกพร่องอัลตราโซนิก | การใช้: | ตรวจจับรางรถไฟ |
|---|---|---|---|
| ระดับการป้องกัน: | IP55 | พารามิเตอร์มอเตอร์: | 48V、 1200W |
| เน้น: | เครื่องตรวจสอบความบกพร่องทางรางด้วยมือ,เครื่องตรวจจับข้อบกพร่องอัลตราโซนิก,เครื่องตรวจสอบความบกพร่องทางรางแบบพกพา |
||

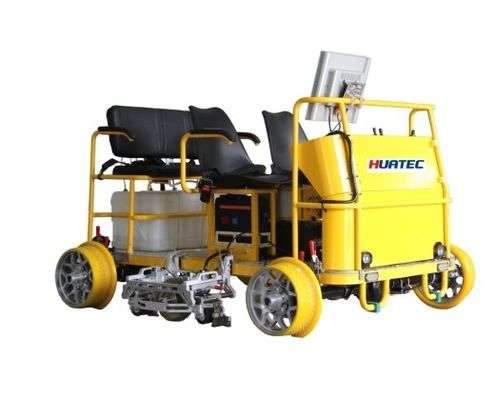

Double Rail Ultrasonic Flaw Detector FD-GT60

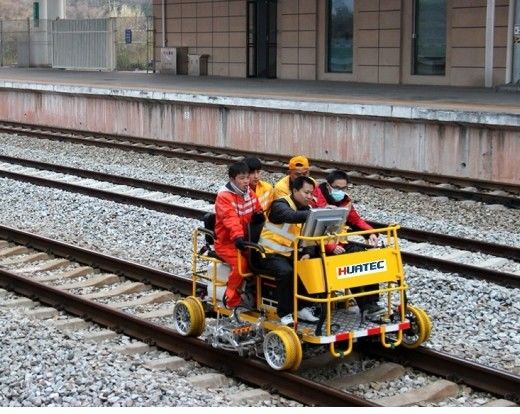

FD-GT60 เครื่องตรวจจับรอยร้าวอัลตราโซนิกรางคู่เป็นยานพาหนะตรวจจับรอยร้าวด้วยไฟฟ้าอัลตราโซนิกรางคู่ที่พัฒนาขึ้นโดยบริษัทของเรา มีความสามารถในการตรวจจับข้อบกพร่องและความแม่นยำที่ยอดเยี่ยม มีเสถียรภาพในการขับขี่สูง คล่องตัวดี เสียงรบกวนต่ำ และถอดประกอบได้ง่าย สามารถปรับให้เข้ากับรางรถไฟได้หลากหลายประเภทตั้งแต่ 43 กก./ม. ถึง 75 กก./ม. และตรวจจับข้อบกพร่องภายในของรางรถไฟได้อย่างครอบคลุม
เครื่องตรวจจับรอยร้าวอัลตราโซนิกรางคู่ FD-GT60 มีความเร็วในการเดินทางสูงสุดไม่น้อยกว่า 20 กม./ชม. ความเร็วในการตรวจจับสูงสุดไม่น้อยกว่า 15 กม./ชม. ความสามารถในการล่องเรือ 60 กม. และระยะเบรกน้อยกว่า 20 ม. ที่ความเร็วสูงสุด มีฟังก์ชันควบคุมความเร็วคงที่และป้องกันการพลิกคว่ำ อุปกรณ์มีฟังก์ชันจอดรถอัตโนมัติ มีระบบเตือนการวางตำแหน่งตรงกลาง ประกอบด้วย 6 โมดูล แต่ละโมดูลมีน้ำหนักไม่เกิน 60 กก. โพรบแบบล้อประกอบด้วยโพรบ 70° 6 ตัว, โพรบ 37° 2 ตัว และโพรบ 0° 1 ตัว ตอบสนองความต้องการในการตรวจจับความเสียหายของส่วนหัวราง ส่วนเอวราง ส่วนกลางของด้านล่างราง ฯลฯ ตัวยึดโพรบแบบล้อมีฟังก์ชันการวางตำแหน่งตรงกลางอัตโนมัติ และสามารถผ่านบัลลาสต์ได้ 12 ชนิดในสถานะการตรวจจับได้อย่างปลอดภัย การออกแบบกันฝุ่น กันน้ำ และกันการสั่นสะเทือน เหมาะสำหรับลม ทราย ฝน และหิมะ และสภาพแวดล้อมทางธรรมชาติอื่นๆ ความสามารถในการป้องกันการรบกวนที่โดดเด่น เหมาะสำหรับสภาพแวดล้อมการทำงานแบบมีกระแสไฟฟ้า เครื่องมือพร้อมการประมวลผลข้อมูลการตรวจจับรอยร้าวชนิด A, B แบบเรียลไทม์ การแสดงผล การทำเครื่องหมาย การจัดเก็บ การเล่นซ้ำ พร้อมฟังก์ชันการชดเชยระยะทาง พร้อมความจุในการจัดเก็บข้อมูลการตรวจจับมากกว่า 200 กม. พร้อมการสอบเทียบระยะทาง การตั้งค่าจำกัดความเร็ว ฯลฯ พร้อมอินเทอร์เฟซและเข้ากันได้กับอุปกรณ์ต่อพ่วงที่หลากหลาย ความสามารถในการตรวจจับข้อบกพร่องเป็นไปตามข้อกำหนดของ China Railway Corporation "ข้อกำหนดทางเทคนิคเบื้องต้นสำหรับเครื่องตรวจจับรอยร้าวอัลตราโซนิกราง"
ตัวบ่งชี้ประสิทธิภาพ: (ดูตารางที่ 1)
| น้ำหนักรวม | 238 กก. |
| น้ำหนักบรรทุกสูงสุด | 600 กก. |
| จำนวนผู้ให้บริการ | 5 คน |
| อุณหภูมิในการทำงาน | -20℃～45℃ |
| อุณหภูมิในการจัดเก็บ | -30℃～50℃ |
| ความชื้นสัมพัทธ์ | ไม่เกิน 90% |
| ระดับการป้องกัน | IP55 |
| ประเภทรางที่ปรับได้ | 43 กก./ม.～75 กก./ม. |
| ความเร็วในการขับขี่สูงสุด | ไม่น้อยกว่า 20 กม./ชม. |
| ความเร็วในการตรวจจับสูงสุด | ไม่น้อยกว่า 15 กม./ชม. |
| ความทนทาน | ไม่น้อยกว่า 60 กม. หรือ 4 ชม. |
| พารามิเตอร์มอเตอร์ | 48V,1200W |
| ระบบช่วยขับขี่ | ควบคุมความเร็วคงที่, จำกัดความเร็ว |
| กลไกการจัดตำแหน่งโพรบ | การปรับตำแหน่งตรงกลางแนวนอน ±15 มม., การปรับความเอียงของล้อโพรบ ±10° |
| ประเภทเบรก | เบรกหน้าและหลังแบบดิสก์ |
| ความจุถังเก็บน้ำ | 100L(4×25L) |
| จำนวนช่อง | 18 |
| ผลรวมการลดทอน | 80dB |
| ข้อผิดพลาดของตัวลดทอน | 12dB±1dB |
| ข้อผิดพลาดเชิงเส้นแนวนอน | ไม่เกิน 2% |
| ข้อผิดพลาดเชิงเส้นแนวตั้ง | ไม่เกิน 15% |
| ช่วงไดนามิก | การปฏิเสธขนาดเล็ก >16dB, การปฏิเสธขนาดใหญ่ 2dB～6dB |
| ช่วงการปิดกั้น | ไม่เกิน 20 มม. |
| ผลกระทบจากสถานะการปฏิเสธ | ความแตกต่างของแอมพลิจูดคือ 10dB±2dB ความแตกต่างระหว่างเสียงสะท้อนสองครั้งคือ ΔM ไม่เกิน 2dB |
| ความถี่โพรบ | 2MHz～5MHz |
| ช่วงระยะห่างการส่งพัลส์ | 2.75 มม./พัลส์ |
| ข้อผิดพลาดความแม่นยำของระยะทางในการวางตำแหน่ง | ไม่เกิน 5‰ |
| ข้อผิดพลาดในการสุ่มตัวอย่างดิจิทัล | ไม่เกิน ±5% |
| การจัดเก็บข้อมูล | ความจุในการจัดเก็บข้อมูลมากกว่า 200 กม. |
| ความสามารถในการตรวจจับรอยร้าว | เป็นไปตามข้อกำหนดของ TJ/GW 157-2017 "เงื่อนไขทางเทคนิคชั่วคราวสำหรับเครื่องตรวจจับรอยร้าวอัลตราโซนิกรางคู่" |
| ความจุแบตเตอรี่ | แบตเตอรี่พลังงาน 48V50Ah; แบตเตอรี่โฮสต์ 12V52Ah |
| จอแสดงผล | จอแสดงผล TFT LCD สัมผัสเกรดอุตสาหกรรมขนาด 17 นิ้ว |
คุณสมบัติ:
