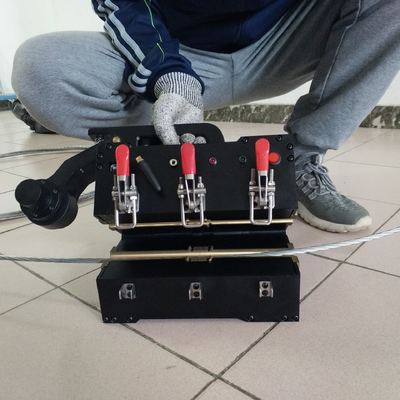

เครื่องตรวจสอบความบกพร่องเชือกไฟฟ้าแบบใหม่ HRD-120

เครื่องตรวจจับข้อบกพร่องลวดสลิงแบบบูรณาการ HRD-120

หนึ่ง. ภาพรวมผลิตภัณฑ์

• ตรวจจับลวดสลิงขาดในและนอก, การสึกหรอ, สนิม, การเสียรูป, ลวดหลวม, ลวดข้าม, การเปลี่ยนแปลงวัสดุ และข้อบกพร่องอื่นๆ แบบออนไลน์

• รายงานผลการทดสอบสามารถเป็นไปตามมาตรฐานของอุตสาหกรรมต่างๆ และมีจำนวนลวดที่ขาดและอัตราส่วนของพื้นที่ลวดที่ขาดต่อพื้นที่ทั้งหมดของลวด

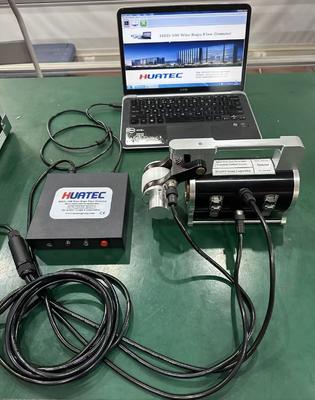

• การใช้อินเทอร์เฟซ USB ของคอมพิวเตอร์ (แบบมีสาย) หรือ "เครือข่าย Wi-Fi ของตนเอง" (ไร้สาย) การวิเคราะห์การประมวลผลการสุ่มตัวอย่างโดยตรง พร้อมเสียงและแสงเตือนแบบออนไลน์และแสดงผลลัพธ์แบบเรียลไทม์

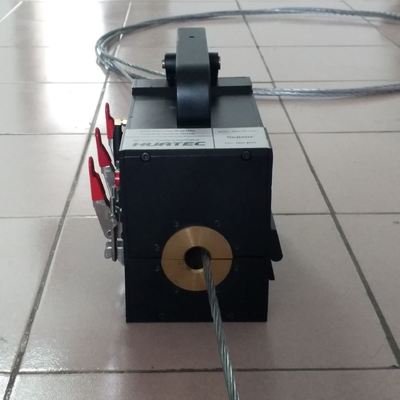

• โครงสร้างวงกลมของเซ็นเซอร์, ล้อมรอบตามเส้นรอบวง, แม่เหล็กตามแนวแกน, ลวดสลิงแม่เหล็กทันทีจนถึงสภาวะอิ่มตัว

• เซ็นเซอร์ใช้เปลือกอะลูมิเนียมอัลลอยด์ พร้อมฟังก์ชั่นกันน้ำ, กันฝุ่น, กันกระแทก และกันความชื้น

• การทำงานที่เสถียร, ประสิทธิภาพที่เชื่อถือได้, ความแม่นยำในการตรวจจับสูง, ประสิทธิภาพการป้องกันการรบกวนที่แข็งแกร่ง, ข้อมูลที่ถูกต้อง

• ซอฟต์แวร์ ADAPTS เข้ากับระบบปฏิบัติการคอมพิวเตอร์ต่างๆ ของ Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

• ใช้กันอย่างแพร่หลายในด้านการขุด, กระเช้าไฟฟ้า, อุปกรณ์ยก, ลิฟต์, เครื่องจักรท่าเรือ, สะพานเคเบิล และสาขาอื่นๆ

สอง. แกนหลักทางเทคนิคและคุณสมบัติทางกฎหมาย

1. เครื่องมือเสมือนจริง: ความไม่แน่นอนของเชือกที่ไม่มีที่สิ้นสุด เฉพาะการประยุกต์ใช้เทคโนโลยีเครื่องมือเสมือนจริงเท่านั้น แทนที่เครื่องมือแบบดั้งเดิมด้วยซอฟต์แวร์ และการประมวลผลการสุ่มตัวอย่างโดยตรงโดยคอมพิวเตอร์สามารถรับประกันได้ว่าจะไม่มีการตรวจจับพลาดและไม่มีการตัดสินผิดพลาด เหมือนกับการดูหนัง สแกนลวดสลิงตลอดกระบวนการ ผลลัพธ์มีความแม่นยำและมีการทำซ้ำที่ดี

2. เครื่องมือสามแบบคงที่: ตามมาตรฐานแห่งชาติสำหรับการขูดลวดสลิงในอุตสาหกรรมต่างๆ ผลิตภัณฑ์นี้ใช้การตรวจจับแบบไม่ทำลายด้วยแม่เหล็กเชิงคุณภาพ, เชิงปริมาณ, การวางตำแหน่ง, ออนไลน์ของลวดขาดในและนอก, สนิม, การสึกหรอ, การเปลี่ยนแปลงพื้นที่หน้าตัดโลหะ, ลวดหลวม, ลวดข้าม, การเสียรูป, ความผิดปกติของวัสดุ และข้อบกพร่องอื่นๆ

3. เครื่องมือทางกฎหมาย: สอดคล้องกับมาตรฐานอเมริกัน ASTM1571-2021 และมาตรฐานแห่งชาติ GB/T21387-2008

สาม. ตัวชี้วัดทางเทคนิค

ชุดทั้งหมดสามารถตรวจจับช่วงเส้นผ่านศูนย์กลางของลวดสลิง: φ1.5-300 มม. (ต้องกำหนดค่าเซ็นเซอร์ข้อมูลจำเพาะชุดต่างๆ)

ความเร็วสัมพัทธ์ของเซ็นเซอร์และลวดสลิง: 0.0-6.0 m/s ดีที่สุด: 0.1-0.5 m/s

ช่องว่างที่ดีที่สุดระหว่างปลอกนำเซ็นเซอร์และลวดสลิงคือ 2-4 มม. และช่องว่างที่อนุญาตคือ 0-15 มม.

ความสามารถในการตรวจจับข้อบกพร่องของลวดขาด (LF)

เชิงคุณภาพ: ความแม่นยำของการตรวจจับเชิงคุณภาพของลวดขาดแบบรวมศูนย์เดี่ยวคือ 99.99%

เชิงปริมาณ: จำนวนลวดที่ขาดในที่เดียวอนุญาตให้มีการตัดสินผิดพลาดหนึ่งหรือหนึ่งรากเทียบเท่า

อัตราความแม่นยำมากกว่า 92% เมื่อตรวจพบจำนวนลวดที่ขาดในที่เดียวโดยไม่มีข้อผิดพลาดมากกว่า 100 ครั้ง

อัตราการเปลี่ยนแปลงเชิงปริมาณของส่วนตัดโลหะ (LMA)

ข้อผิดพลาดในการทำซ้ำที่อนุญาตของความไวในการตรวจจับคือ ±0.055%

ข้อผิดพลาดที่อนุญาตของค่าบ่งชี้ความแม่นยำในการทดสอบ: ± 0.2%

ความสามารถในการตรวจจับตำแหน่ง (L): เปอร์เซ็นต์ข้อผิดพลาดของค่าบ่งชี้ความยาวในการตรวจจับ: ±0.2%

แหล่งจ่ายไฟ: 5V จากแบตเตอรี่คอมพิวเตอร์

น้ำหนักเซ็นเซอร์: ข้อมูลจำเพาะทั่วไป< 10 กก. (ปรับแต่งตามสถานการณ์จริง)

อุณหภูมิแวดล้อม: -10°C~40°C ความดันบรรยากาศ: 86~106Kpa ความชื้นสัมพัทธ์: ≤85%

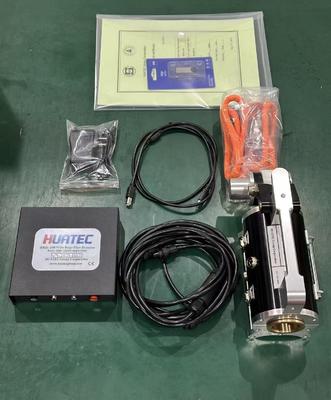

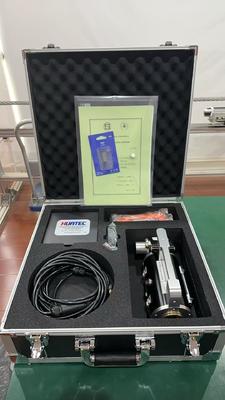

สี่. การกำหนดค่าระบบและรุ่น

ทั้งหมดต้องปรับแต่ง: เครื่องตรวจจับข้อบกพร่องลวดสลิง (ขนาดเล็ก 48 มม. - ขนาดกลาง 78 มม. - ขนาดใหญ่ 108 มม.)

หมายเหตุ: 1, ในบรรดาคอมพิวเตอร์แบบดูอัลยูสแท็บเล็ต 7 เครื่องเป็นตัวเลือก (ตามความต้องการ ค่าใช้จ่ายเพิ่มเติม);

2, ทุกขนาดสามารถปรับแต่งได้ตามความต้องการ (และสามารถปรับแต่งปลอกซับในที่เปลี่ยนได้ได้อย่างแม่นยำ); เช่น บูชแบบเปลี่ยนได้ 48 มม. + 24 มม.

รุ่นออลอินวันแบบกำหนดเอง:

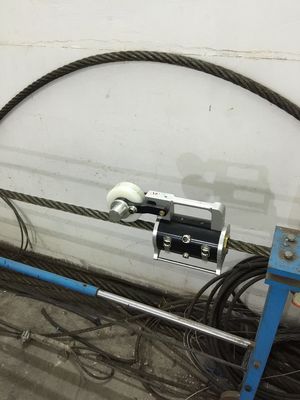

สภาพการใช้งาน:
