รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย | โหมดการทำงาน: | ปุ่ม, หมุน, หน้าจอสัมผัส |
|---|---|---|---|
| ช่วงการทดสอบ: | 0~15000มม | แหล่งจ่ายไฟ: | แบตเตอรี่ลิเธียมไอออน |
| เน้น: | เครื่องตรวจจับข้อบกพร่องด้วยคลื่นเสียงความถี่สูง FD580,อุปกรณ์การทดสอบฉีดเสียงพกพา,เครื่องตรวจสอบความบกพร่อง NDT พร้อมรับประกัน |
||

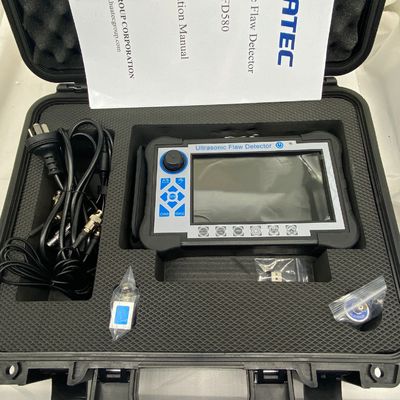

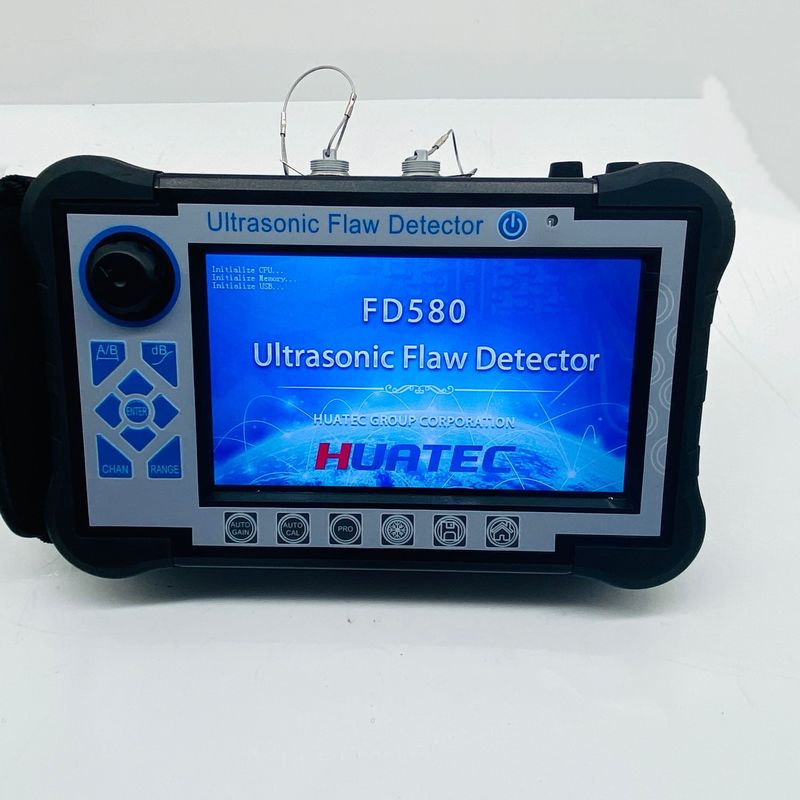

เครื่องตรวจจับข้อบกพร่องด้วยคลื่นเสียงความถี่สูง FD580
บทนำ
เครื่องตรวจจับข้อบกพร่องด้วยคลื่นเสียงความถี่สูงแบบดิจิทัลเป็นแบบขั้นสูง ซึ่งเป็นหน้าจอสัมผัส สามารถตรวจจับ ระบุตำแหน่ง ประเมิน และวินิจฉัยข้อบกพร่องต่างๆ ภายในชิ้นงานได้อย่างรวดเร็ว ง่ายดาย และไม่ก่อให้เกิดความเสียหาย เช่น รอยร้าว รอยเชื่อม รูพรุน รูทราย สิ่งเจือปน การพับ ฯลฯ ได้อย่างแม่นยำ ได้ถูกนำไปใช้กับพลังงานไฟฟ้า ปิโตรเคมี หม้อไอน้ำและภาชนะรับความดัน โครงสร้างเหล็ก การทหาร การบินและอวกาศ การขนส่งทางรถไฟ รถยนต์ เครื่องจักรกล และสาขาอื่นๆ เป็นเครื่องมือสำคัญสำหรับอุตสาหกรรมการทดสอบแบบไม่ทำลาย
คุณสมบัติ
● การวัดปริมาณและการวางตำแหน่งที่มีความแม่นยำสูงเพื่อตอบสนองความต้องการในการตรวจจับระยะใกล้และไกล
● โซนบอดใกล้เคียงมีขนาดเล็ก สามารถตอบสนองความต้องการในการตรวจจับสำหรับท่อขนาดเล็กและผนังบาง
● ฟังก์ชันการสอบเทียบอัตโนมัติ: การสอบเทียบอัตโนมัติด้วยปุ่มเดียว ใช้งานง่าย ทดสอบโพรบอัตโนมัติ “P Delay”,”ค่า K”,”ค่า X” และความเร็ว
● แสดงตำแหน่งเสียงสะท้อนของข้อบกพร่องโดยอัตโนมัติ (ความลึก:d, แนวนอน:p, ระยะทาง:s, แอมพลิจูด, dB,ф )
● สลับสามมาตราส่วนได้อย่างอิสระ (ความลึก:d, แนวนอน:p, ระยะทาง:s)
● ฟังก์ชันเกนอัตโนมัติ, ซองจดหมายสูงสุด, หน่วยความจำสูงสุด ซึ่งสามารถปรับปรุงประสิทธิภาพการตรวจจับได้
● บันทึกกระบวนการตรวจจับข้อบกพร่องและเล่นซ้ำแบบไดนามิกโดยอัตโนมัติ
● การคำนวณค่า φ: การตรวจจับข้อบกพร่องจากการตีขึ้นรูปโดยโพรบตรง สามารถค้นหาคลื่นสูงสุดเพื่อแปลงค่า φ โดยอัตโนมัติ
● 500 ช่องสัญญาณอิสระ (สามารถขยายได้) ซึ่งสามารถป้อนและจัดเก็บมาตรฐานการตรวจจับของอุตสาหกรรมใดๆ ได้อย่างอิสระ ไม่จำเป็นต้องพกพาบล็อกมาตรฐานสำหรับการตรวจสอบในสถานที่
● จัดเก็บ เล่นซ้ำคลื่น A-scan และข้อมูล 500 รายการได้อย่างอิสระ
● เส้นโค้ง DAC, AVG และ TCG (การชดเชยความลึก) จะถูกสร้างขึ้นโดยอัตโนมัติและสามารถแบ่งส่วนได้ จุดสุ่มตัวอย่างไม่มีข้อจำกัดและสามารถแก้ไขและชดเชยได้
● 14 มาตรฐานการตรวจสอบในตัว
● ป้อนมาตรฐานอุตสาหกรรมใดๆ ได้อย่างอิสระ
● ความกว้างและความแรงของพัลส์สามารถปรับได้
● ฟังก์ชัน B scan และ B color scan；
● สามารถสื่อสารกับคอมพิวเตอร์และส่งออกไฟล์ WORD ได้เช่นเดียวกับรายงานการตรวจจับ

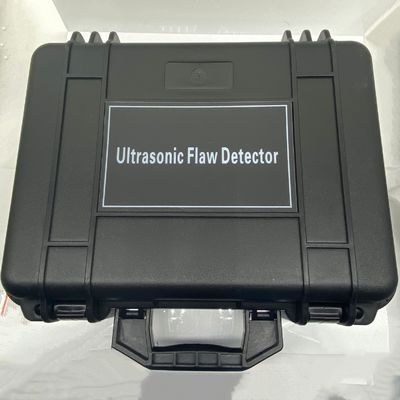

● เคสพลาสติก ABS IP65 แข็งแรงทนทาน กันน้ำและกันฝุ่น และมีความสามารถในการป้องกันการรบกวนได้ดีเยี่ยม
● ใช้ซอฟต์แวร์การสื่อสาร (ไร้สาย) เพื่อวิเคราะห์ข้อมูล พิมพ์รายงาน ฯลฯ；
● หน้าจอสีจริง 260,000 สี เหมาะสำหรับสภาพแวดล้อมการทำงานภายใต้แสงจ้าหรือแสงน้อย
● แบตเตอรี่ลิเธียมประสิทธิภาพสูง สามารถทำงานได้อย่างต่อเนื่องเป็นเวลา 8-10 ชั่วโมง
● การบันทึกนาฬิกาแบบเรียลไทม์: วันที่ตรวจจับข้อบกพร่อง เวลาติดตามบันทึกและจัดเก็บแบบเรียลไทม์
● การป้องกันการปิดเครื่อง ข้อมูลที่เก็บไว้ไม่สามารถสูญหายได้
● พารามิเตอร์การตรวจจับข้อบกพร่องสามารถทดสอบหรือตั้งค่าล่วงหน้าได้โดยอัตโนมัติ
● การปฏิเสธแบบดิจิทัล ไม่มีผลต่อเกนและความเป็นเชิงเส้น
● การชดเชยเกน: การลดทอน Db สามารถแก้ไขได้สำหรับความขรุขระของพื้นผิว พื้นผิวโค้ง การตรวจจับข้อบกพร่องระยะไกลของชิ้นงานหนา ฯลฯ
● สามารถใช้งานเครื่องตรวจจับข้อบกพร่องด้วยซอฟต์แวร์บนพีซีได้ ทำให้บรรลุเป้าหมายของเครื่องตรวจจับข้อบกพร่องที่ควบคุมด้วยคอมพิวเตอร์ในการตรวจจับ
ข้อมูลจำเพาะทางเทคนิค
| จอแสดงผล | หน้าจอสี TFT ขนาด 7 นิ้ว ความละเอียด 800*480 |
| โหมดการทำงาน | ปุ่ม, โรตารี, หน้าจอสัมผัส |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมไอออน |
| ความจุแบตเตอรี่ | 5.0Ah |
| แรงดันไฟฟ้า | 12V |
| ปริมาณพลังงาน | 1 |
| เวลาทำงาน | ≥8 ชั่วโมง |
| อินพุตอะแดปเตอร์ | DC100～240V 50Hz/60Hz |
| เอาต์พุตอะแดปเตอร์ | AC 12V |
| กำลังไฟอะแดปเตอร์ | 36W |
| การจัดเก็บข้อมูล | การ์ด SD (16G) |
| สัญญาณเตือน | 1 |
| อุณหภูมิในการทำงาน | -10℃～45℃ |
| อุณหภูมิในการจัดเก็บ | -20℃～60℃ |
| ระดับ IP | IP65 |
| ขนาด | 245*155*55mm |
| น้ำหนัก | 1.18 กก. (รวมแบตเตอรี่) |
| รุ่น UT ทั่วไป | |
| ประเภทตัวเชื่อมต่อโพรบ | LEMO 00 |
| ประเภทช่องสัญญาณ | ช่องสัญญาณเดียว |
| จำนวนช่องสัญญาณ | 500 กลุ่ม (สามารถปรับขนาดได้) |
| ประเภทพัลส์ | คลื่นแหลมลบ |
| แรงดันไฟฟ้าส่ง | 50～350V, เพิ่มทีละ 50V |
| การหน่วง | 560Ω |
| เกน | 0~110dB, ขั้นตอน:0.5/2/6/12dB |
| การปรับเกนละเอียด | -4~+4 |
| การชดเชยพื้นผิว | ช่วงเกนทั้งหมด |
| ความถี่ในการทำงาน | 0.5~20MHz； |
| ประเภทโพรบ | เดี่ยว, คู่, ทะลุ, ประเภทการจุ่ม |
| ตัวกรอง |
สามตัวเลือก: 1~4MHz/0.5~10MHz/2~20MHz |
| โหมดการตรวจจับ | ลบ/บวก/สองทาง/RF |
| ปฏิเสธ | 0~80%, ขั้นตอน 1% |
| ช่วงการทดสอบ | 0~15000mm, ช่วงการแสดงผลขั้นต่ำ:15mm (ในเหล็ก) |
| ความเร็วของวัสดุ | 100~20000m/s |
| การกระจัดของพัลส์ | -10~1000mm |
| P DELAY | 0~200us |
| X-VAL | 0~100mm |
| คู่มือ | การตรวจสอบรอยเชื่อม แผ่นงาน การตีขึ้นรูป |
| จุดทดสอบ | จุดสูงสุด/X-val/J val |
| การวัด |
เกต: แอมพลิจูด, ค่าแอมพลิจูด dB, ช่วง, ระยะทางแนวนอน, ระยะทางแนวตั้ง, ค่าความแตกต่างระหว่างเกต A และ B เคอร์เซอร์: 2 เคอร์เซอร์ไขว้ สามารถทดสอบระยะทางแนวนอนและแนวตั้ง และระยะห่างระหว่างเคอร์เซอร์ (ภายใต้ฟังก์ชัน B scan) |
| เกต | เกตเริ่มต้น: ทุกช่วง |
| ความกว้างของเกต: ทุกช่วง | |
| ระดับเกต: 10~90%, ขั้นตอน: 1% | |
| เส้นโค้ง | DAC, เส้นโค้งสูงสุดหกเส้นโค้ง, เป็นไปตาม NB/T 47013,GB/T 11345,GB/T 29712 และมาตรฐานอื่นๆ |
| TCG, เส้นโค้งสูงสุดหกเส้น | |
| AVG | |
| ฟังก์ชันอื่นๆ | เต็มหน้าจอ, สวิตช์เคอร์เซอร์ (ช่วง/ความสูง/แนวนอน), เกนอัตโนมัติเดี่ยว/ต่อเนื่อง (10~100%, ขั้นตอน 10%), เปรียบเทียบเสียงสะท้อน, เสียงสะท้อนเต็ม, ซองจดหมายสูงสุด, หน่วยความจำสูงสุด, สแกนเร็ว, โหมดภายนอก, ภาพหน้าจอ |
| การตรึงจุดสูงสุด/ความลึกของรอยร้าว/การขยายเกต//การปรับเปลี่ยนพื้นผิวโค้ง/ B scan/การจำลองรอยเชื่อมแบบแบน//วิดีโอ | |
| สัญญาณเตือน | สัญญาณเตือนเสียงและแสง |
| ความไวที่เหลือ | ≥65dB(200mm—Φ2FH,2.5PΦ20) |
| ข้อผิดพลาดเชิงเส้นแนวนอน | ≤0.3% |
| ข้อผิดพลาดเชิงเส้นแนวตั้ง | ≤3% |
| ข้อผิดพลาดเชิงเส้นแอมพลิจูด | ≤±2% |
| ความแม่นยำของตัวลดทอน | 20dB ± 1 dB |
| ช่วงไดนามิก | ≥32dB |
| ความละเอียดระยะไกล | ≥26dB |
| ระดับเสียงรบกวน | ＜40×10-9 V/ |
