รายละเอียดสินค้า:
|
| ชื่อสินค้า: | แอกแม่เหล็กไฟฟ้า | ความชื้นสัมพัทธ์: | <80% ไม่มีการควบแน่น |
|---|---|---|---|
| กำลังยกกำลังขั้นต่ำ AC: | >4.5กก. (44N) | กำลังยกกำลังขั้นต่ำ DC: | >18.1กก. (177N) |
| เน้น: | ชุดโยกไฟฟ้าแม่เหล็กสําหรับ NDT,โยกทดสอบอนุภาคแม่เหล็ก 110V/220V,อุปกรณ์ตรวจสอบไฟฟ้าแม่เหล็ก AC&HWDC |
||

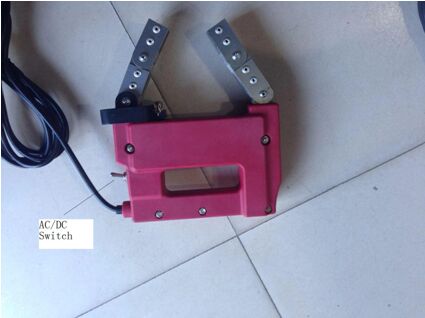

ชุดโยกแม่เหล็กไฟฟ้า 110V/220V AC&HWDC
ภาพรวมของโยกแม่เหล็กไฟฟ้า AC HWDC
ซีรีส์ HCDX-230 เป็นโยกแม่เหล็ก AC, AC/DC, DC AC/DC รุ่นทนทานและแข็งแรงสูง ออกแบบมาเพื่อตรวจจับรอยตำหนิบนพื้นผิวและใต้พื้นผิวในการใช้งานที่สมบุกสมบันที่สุด
ด้วยโครงสร้างที่ปิดสนิท ทนทานต่อสารเคมี ขาที่ปรับได้เพื่อให้เข้ากับรูปร่างของชิ้นส่วน และสายไฟที่ทนทานต่อความเครียดขนาดสิบสองฟุตสำหรับการใช้งานภาคสนาม HCDX-230 เหมาะอย่างยิ่งสำหรับการตรวจสอบรอยเชื่อมและการทดสอบระยะไกลอื่นๆ
การควบคุมแบบโซลิดสเตทช่วยให้ผู้ปฏิบัติงานใช้สนามแม่เหล็ก AC สำหรับรอยตำหนิบนพื้นผิว หรือสนามแม่เหล็ก DC สำหรับรอยตำหนิใต้พื้นผิว เพื่อตอบสนองความต้องการในการตรวจสอบทั้งหมด
เครื่องตรวจจับรอยตำหนิอนุภาคแม่เหล็กชนิดชาร์จไฟมีลักษณะโครงสร้างที่กะทัดรัด รูปแบบที่เหมาะสม ขนาดเล็ก น้ำหนักเบา และพกพาสะดวก เครื่องตรวจจับรอยตำหนิสามารถใช้ได้โดยตรงในกระแสสลับ และยังสามารถใช้สำหรับแหล่งจ่ายไฟแม่เหล็ก AC (ชุดแบตเตอรี่ AC) และแหล่งจ่ายไฟแม่เหล็ก DC (ชุดแบตเตอรี่อินเวอร์เตอร์ DC-AC) ซึ่งมีประสิทธิภาพและพกพาสะดวก เหมาะสำหรับการตรวจสอบรอยเชื่อมของตัวเรือ การตรวจจับรอยเชื่อมโครงสร้างเหล็กในที่สูง และการทำงานภายในภาชนะรับความดัน เครื่องมือนี้เหมาะสำหรับชิ้นส่วนโครงสร้างเหล็กของพลังงาน โลหะวิทยา ปิโตรเคมี เครื่องจักรกล และอุตสาหกรรมอื่นๆ เช่น หม้อไอน้ำ ภาชนะรับความดัน ท่อแรงดัน รอยเชื่อมตัวเรือ และโครงสร้างการเชื่อมของพื้นผิววัสดุเฟอร์โรแมกเนติกชนิดต่างๆ และการตรวจจับรอยตำหนิอนุภาคแม่เหล็กของข้อบกพร่องใกล้พื้นผิว
เครื่องมือนี้สอดคล้องกับข้อกำหนดมาตรฐานของ JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024."เงื่อนไขทางเทคนิคของเครื่องตรวจจับรอยตำหนิโยกแม่เหล็กไฟฟ้า"
ฟังก์ชัน AC สำหรับการทดสอบพื้นผิว
ฟังก์ชัน HWDC สำหรับการทดสอบใต้พื้นผิว
คุณสมบัติของผลิตภัณฑ์
โครงสร้างปิดผนึก ทนทาน
ทนทานต่อสารเคมีและการขัดถู
ตัวเลือกการทำงาน AC และ HWDC สำหรับการตรวจสอบพื้นผิวและใต้พื้นผิว
เกินกว่าข้อกำหนดการยกของ ASTM
สามารถเลือกโหมดแหล่งจ่ายไฟได้สามโหมด:
มีสถานที่ที่เชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ AC ซึ่งสามารถเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ AC ได้
เป็นไปได้ที่จะใช้แหล่งจ่ายไฟแม่เหล็ก AC ผ่านปุ่มสวิตช์เพื่อจ่ายไฟ HWDC โดยไม่มีแบตเตอรี่
เมื่อแรงยกไม่เพียงพอ ไฟจะถูกตัดโดยอัตโนมัติเพื่อให้แน่ใจว่ามีความไวในการตรวจจับรอยตำหนิ
ฟังก์ชันแสดงผลพลังงานสามารถแสดงพลังงานแบตเตอรี่ปัจจุบัน และมีฟังก์ชันการเตือนด้วยเสียงและแสง
ชิปไมโครคอมพิวเตอร์ในตัวเพื่อรักษาเสถียรภาพของแรงดันไฟฟ้าขาออกและรับประกันความไวในการตรวจจับ
การทำให้เป็นแม่เหล็กที่ปรับได้
กระเป๋าคาดเอวทำงานพิเศษสามารถพกชุดแบตเตอรี่ สารแขวนลอยแม่เหล็ก สารเปรียบเทียบ หัววัดโยก ฯลฯ
พารามิเตอร์ทางเทคนิค
อุณหภูมิในการทำงาน: -10 ~ +40 C
อุณหภูมิในการจัดเก็บ: -20 ~ 50 C
ความชื้นสัมพัทธ์: <80% ไม่มีการควบแน่น
อุณหภูมิในการทำงานเพิ่มขึ้น: <18 C
อัตราการโหลดชั่วคราว: >50%
ความไว: ชิ้นทดสอบมาตรฐาน A1 ร่อง 15/50 แสดงผลอย่างชัดเจน
กำลังยกขั้นต่ำ AC: >4.5kg (44N)
กำลังยกขั้นต่ำ DC: >18.1kg (177N)
คู่มือรุ่น
|
รุ่น
หมวดหมู่ |
HCDX-230 อินเวอร์เตอร์ DC-AC มีแบตเตอรี่ |
HCDX-230 DC |
HCDX-230 AC |
HCDX-230E สวิตช์ AC-DC ไม่มีแบตเตอรี่ |
||||
| แหล่งจ่ายไฟ | 110V/220V 50/60Hz-12V | 110V/220V 50/60Hz 12/V | 110V/220V 50/60Hz | 110V/220V 50/60Hz | ||||
| กำลังชาร์จ | 110V/220V 50/60Hz-12V | 110V/220V 50/60Hz 12V | / | / | ||||
| แบตเตอรี่ | แบตเตอรี่อินเวอร์เตอร์ YD-2 | แบตเตอรี่แบบชาร์จไฟได้ | / | / | ||||
| กระแสไฟทำงาน |
AC 3A DC 3A |
3A | 3A | 3A(ตัวแปลงสวิตชิ่ง AC-DC) | ||||
| ระยะเวลาการชาร์จ | 3 ชม. | 3 ชม. | / | / | ||||
| ระยะเวลาแบตเตอรี่ | 6 ชม.-8 ชม. | 6 ชม.-8 ชม. | / | / | ||||
| ขนาดแบตเตอรี่ | 60×96×170 มม. | 60×96×170 มม. | ||||||
| เวลาเปิด | 3 นาทีเปิด / 3 นาทีปิด | |||||||
| ความยาวการทำให้เป็นแม่เหล็ก | 50-200 มม. | 50-200 มม. | 50-200 มม. | 50-240 มม. | ||||
|
ยก แรง |
AC | ≥6㎏ | / | ≥4.8㎏ | ≥5.5㎏ | |||
| DC | ≥18.5㎏ | ≥18.5㎏ | / | ≥25㎏ | ||||
| น้ำหนัก | หัววัด | 3.2㎏ | 3.2㎏ | 3.2㎏ | 3.5㎏ | |||
|
แบตเตอรี่ กล่อง |
2.9㎏ | 2.9㎏ | / | / | ||||
|
รูป ขนาด |
หัววัด | 208×48×148 | 208×48×148 | 208×48×148 | 210×60×260 | |||
|
แบตเตอรี่ กล่อง |
170×96x60 | 170×96x60 | / | / | ||||
สวิตช์ HCDX-230E AC-DC
โฮสต์เครื่องตรวจจับรอยตำหนิผงแม่เหล็ก 1
สายไฟ 1
กล่องเครื่องมือ 1
3A (ตัวแปลงสวิตชิ่ง AC-DC)
ใบรับรอง 1
คู่มือ 1
ตัวอย่างข้อบกพร่อง: ตำแหน่งข้อบกพร่อง:
สิ่งเจือปน รอยต่อ พื้นผิวและใต้พื้นผิว เหมาะสำหรับ: รอยร้าวจากการล้า
รอยร้าวจากการหดตัว รอยฉีกขาด รอยทับ การตรวจสอบหม้อในภาคสนาม
สแลกรอยเชื่อม รอยร้าวจากการเจียร การตรวจสอบระหว่างการใช้งาน
รอยร้าวจากการดับไฟ สภาพแวดล้อมที่ต้องการ
การตรวจสอบรอยเชื่อม
