รายละเอียดสินค้า:
|
| แสดง: | หน้าจอสี TFT 800X600 ขนาด 11 นิ้ว | พอร์ตทรานสดิวเซอร์: | พอร์ตทรานสดิวเซอร์ PA 160 พิน; พอร์ตทรานดิวเซอร์ทั่วไป Lemo-00 สำหรับ TR หรือ T&R |
|---|---|---|---|
| หน่วยความจำ: | ในตัว: RAM 16G + แฟลช 4GB; การ์ด SD (สูงสุดถึง 32G); ภายนอก: ไดรฟ์ USB | น้ำหนัก: | 3.5กก. (พร้อมแบตเตอรี่ 1 ก้อน) |
| มิติ: | 284มม.×202มม.×95มม. | แหล่งจ่ายไฟ: | ไฟฟ้ากระแสสลับ：100～240V，50～60Hz；ไฟฟ้ากระแสตรง：12V |
| กำลังชาร์จ: | (แบตเตอรี่) ภายในหรือแยกกัน | อายุการใช้งานแบตเตอรี่: | 6 ชั่วโมง |
| เน้น: | เครื่องตรวจสอบความบกพร่องแบบพกพา,16/64 การสอดรับการออกอากาศ,เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบ Phased Array |
||

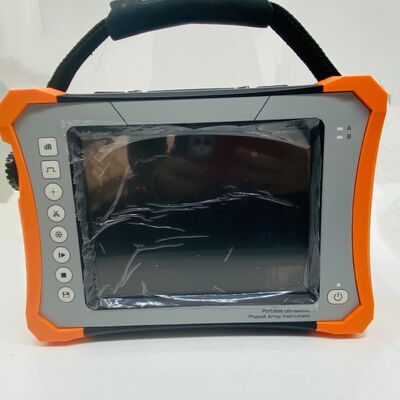

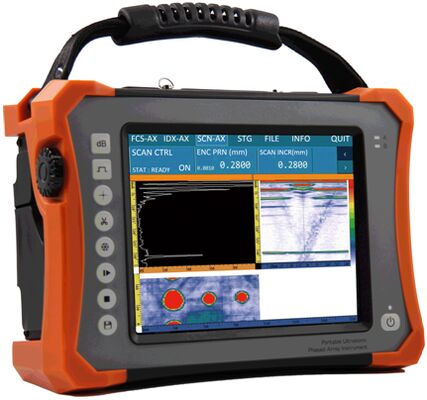

16/64 เครื่องตรวจสอบความบกพร่องแบบอัลตรัสโซน ระบบออก-รับ
คําแนะนํา
HPA-500 เป็นเครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic 64-CH ที่พกพาได้ โดยถูกพัฒนาโดย HUATEC เป็นต้นไป มันกันน้ําและกันน้ํามัน ไม่มีพัดลม และมีจอสัมผัสโซนด์และวิธีการตรวจสอบที่มีความคิดค้น, รุ่นนี้รับประกันผลงานและการสนับสนุนที่ดีกว่า, ซึ่งทําให้มันเป็นหนึ่งในที่ดีที่สุดในชนิดของมันสําหรับ C / P สัดส่วนสูง.
ปฏิบัติหน้าที่หลัก
★ File & Entry Management System สําหรับการเชื่อมโยงแบบยืดหยุ่นระหว่างการตั้งค่า (Focal Law & Model), Calibration และ Inspection
★ การตั้งค่าแบบโมดูล: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT ((ธรรมดา)
★ รูปแบบจําลอง 3 มิติ
★ การวิเคราะห์ภาพ
★ โครงสร้างทางธรรมชาติของการระบายความร้อน
★ การฟอกซ์ความลึกแบบไดนามิก (DDF)
★ การกรองเรียบ
★ หน้าจอสัมผัส
★ การปรับระดับ ACG
★ การปรับ TCG
การตั้งค่าช่องทาง
| รูปแบบ | PA | UT | TOFD |
| ช่องทาง | 16:64 | 2 | 2 |
รายละเอียดทางกายภาพ
| การแสดง | จอสี TFT ขนาด 11 นิ้ว ขนาด 800X600 |
|
เครื่องแปลง ท่าเรือ |
สายพานแปลง PA 160 ปิน; สายพานแปลงธรรมดา Lemo-00 สําหรับ T-R หรือ T&R |

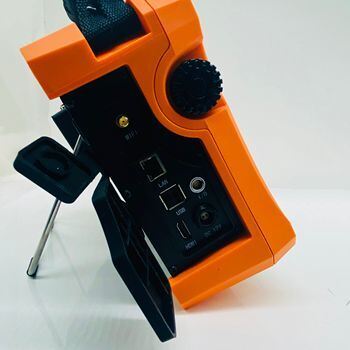

| ท่าเรือ I/O | พอร์ต USB2.0:2 ((qty) |
| HDMI; เครื่อง Encoder | |
| LAN ((Gigabit-NIC); | |
| WIFI | |
| I/O (การใช้งาน) | |
| 2D Encoder | |
| ความจํา |
ในตัว:16G RAM + 4GB FLASH ;การ์ด SD (สูงสุด 32G) ด้านนอก:แผ่น USB |
| น้ําหนัก | 3.5 กิโลกรัม (พร้อมแบตเตอรี่ 1) |
| ขนาด | 284 มิลลิเมตร × 202 มิลลิเมตร × 95 มิลลิเมตร |
| พลังงาน | AC:100 วาลต์ 240 วอลต์,50 วาลต์ 60 Hz;DC:12 วอลต์ |
| การชาร์จ | (แบตเตอรี่) ภายในหรือแยกแยก |
| อายุแบตเตอรี่ | 6 ชั่วโมง |
| พลังงาน | 24W |
| ภาษา | อังกฤษ |
|
อุณหภูมิ เงื่อนไข |
สภาพแวดล้อม: -20°C 50°C การเก็บรักษา: -20°C 60°C |
| IP | IP54 |
รายละเอียดการทํางาน
| รูปแบบ | PA | UT | TOFD |
| PRF | 50Hz 10kHz | 50Hz 5kHz | 50Hz 5kHz |
| โวลเตชั่น |
อาการสองขั้ว ± 45 ± 100 วอลต์ ขนาด 5V ต่อขั้นตอน |
คลื่นสี่เหลี่ยมลบ -75V-250V กับ 25V ต่อขั้นตอน | คลื่นสี่เหลี่ยมลบ -75V-250V กับ 25V ต่อขั้นตอน |
| ความกว้างของกระแทก |
20 นส 800 นส ด้วยความยาว 5 ns ต่อขั้นตอน |
20 หน่วย 800 น, โดย 5 นต่อขั้นตอน | 20 หน่วย 800 น, โดย 5 นต่อขั้นตอน |
| ปรับความหนาว | 50Ω | 80Ω / 400Ω | 80Ω / 400Ω |
| อัตราการเก็บตัวอย่าง | 125MHz | 200MHz | 200MHz |
| ความแม่นยําในการช้า | 2.5ns | ไม่มี | ไม่มี |
| Rx ความช้า | 040us | ไม่มี | ไม่มี |
| ความกว้างแบนด์วิธ | 0.5MHz 19MHz | 0.5MHz 15MHz | 0.5MHz 15MHz |
| ประโยชน์ | 00.080dB | 0.0 ราคา 110.0dB | 0.0 ราคา 110.0dB |
| เครื่องกรอง |
0.5-9.6MHz2.5-12.9MHz 3.8-19MHz ไม่จําเป็น |
ระบบเบนด์กว้าง ระบบเบนด์แคบ | ระบบเบนด์กว้าง ระบบเบนด์แคบ |
| การแก้ไข | FW | FW | RF |
| ปฏิเสธ | 0 ~ 80% | 0 ~ 80% | 0 ~ 80% |
| โหมดสแกน | A/L/S/C | A | A/D |
| การกระตุ้น | เครื่อง Encoder | ไม่มี | เครื่อง Encoder |
| เส้นสแกน | สูงสุด 128 | ไม่มี | ไม่มี |
| สับ |
L-scan:-89°+89° S-scan:-89°+89° |
ไม่มี | ไม่มี |
| สมาร์ทแคล | ความเร็ว / ความช้า / ACG / TCG / Encoder | DAC/DGS |
ความช้า/ค่า X/PCS/ คลื่น / Encoder |
| ระยะทาง |
0.0 ละ 1000 มม. นาที 1 มิลลิเมตร |
0.0 ละ 2000 มม. | 0.0 ละ 2000 มม. |
|
แสดงความช้า (สูงสุด) |
1000 มม | ขนาด 2000mm | ขนาด 2000mm |
|
การเปลี่ยนจังหวะ (สูงสุด) |
ไม่มี | ขนาด 2000mm | ขนาด 2000mm |
| หน่วย | mm | mm | mm |
| ประตู | A/B | A/B | A/B |
| ประตูเริ่มต้น | มีให้บริการในช่วง | มีให้บริการในช่วง | มีให้บริการในช่วง |
| ความกว้างประตู | มีให้บริการในช่วง | มีให้บริการในช่วง | มีให้บริการในช่วง |
| ขั้นต่ําประตู | 0-100% | 5-95% | 0-100% |
| สัญญาณเตือน | บัซเซอร์ / LED | บัซเซอร์ / LED | บัซเซอร์ / LED |
| สป็อต | คริม / ด้านข้าง | คริม / ด้านข้าง | คริม / ด้านข้าง |
| การอ่าน |
Amp/Path/ ความแรง ทิศทาง / ความลึก |
แอมเปอร์/เส้นทาง / ทิศทาง / ความลึก |
แอมเปอร์/เส้นทาง / ทิศทาง / ความลึก |
| การแก้ไข | 0.5 มม. | 0.1 มม. | 0.1 มม. |
การใช้งาน
ข้อมูลการบรรจุ
HPA-500 1pc
PAUT Probe 1pc
PAUT Probe Wedge 2 ชิ้น
UT นอร์มาล โซน 2.5P20 1pc
UT Angle Probe 2.5P13×13 60°1pc
UT ซองเคเบิล LEMO 00-BNC 2 ชิ้น
แบตเตอรี่ไอออนลิตีโอ 1pc
ชาร์จ 1pc
เครื่องแปลงพลังงาน 1pc
สาย HDMI 1pc
สายสลับ 1 ชิ้น
เครื่องสลับอัลเลน (S2.5) 1pc
กระเป๋าเครื่องมือ 1 ชิ้น
ดิสก์ USB (8G) 1pc
คู่มือการใช้งาน 1pc
ใบรับรอง 1pc
อุปกรณ์เสริมทางเลือก
โซน TOFD 5MHz 6mm/7.5MHz 3mm/
TOFD Wedge 60°w/นิ้วป้องกันการสกัด 70°w/นิ้วป้องกันการสกัด
TOFD เวิง R100 พื้นโค้ง R100/0°
สายตรวจสอบ TOFD LEMO 00-LEMO 00
เครื่องสแกน TOFD ที่ไม่ขนาน
สแกนเนอร์สําหรับ Array ระยะ
การขยายเคเบิล Encoder
กุญแจ Allen อื่นๆ สําหรับ TOFD
เครื่องตรวจสอบอื่น ๆ / เครื่องฉลากสําหรับ phased array และ TOFD
บล็อกการปรับ
