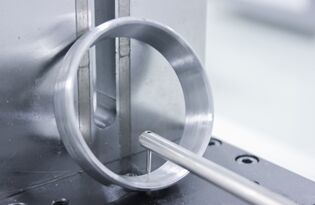

เครื่องทดสอบความหยาบของพื้นผิว 500W โปรไฟโลเมตรกราฟคอนทูร์

เครื่องทดสอบความหยาบผิว 500W เครื่องวัดโปรไฟล์แบบรวมกราฟ

1. ชื่อผลิตภัณฑ์: เครื่องวัดโปรไฟล์ความหยาบผิวแบบรวม

2. รุ่นผลิตภัณฑ์: SRT-7150

4. ข้อได้เปรียบหลัก
ทุ่มเทเพื่อการวัดความแม่นยำมานานหลายทศวรรษ!
ผ่านการรับรองระบบการจัดการคุณภาพ ISO9001, การรับรองระบบการจัดการความรู้;
ได้รับการรับรององค์กรที่มีความได้เปรียบด้านทรัพย์สินทางปัญญาแห่งชาติ;
ผ่านการรับรอง CE สำหรับการส่งออกไปยังสหภาพยุโรป;
l ความหลากหลายของผลิตภัณฑ์: รองรับการปรับแต่งของลูกค้า;

5. คำอธิบายเครื่องมือและช่วงการวัด:

SRT-7150 เป็นอุปกรณ์เครื่องมือวัดแบบรวมสำหรับการวัดความหยาบผิวและโปรไฟล์
ความหยาบผิวและโปรไฟล์ของชิ้นงานต่างๆ จะถูกวัดและวิเคราะห์โดยใช้ระบบวัดแบบกริดความแม่นยำสูง, รางนำการบดความแม่นยำสูง, มอเตอร์เชิงเส้นแบบไม่สัมผัสประสิทธิภาพสูง, โมดูลวัดความหยาบประสิทธิภาพสูง, เทคโนโลยีระบบควบคุมคอมพิวเตอร์ประสิทธิภาพสูง และซอฟต์แวร์อเนกประสงค์ที่สมบูรณ์แบบ
อุปกรณ์สามารถวัดพารามิเตอร์ต่างๆ ของชิ้นส่วนเครื่องจักรกลต่างๆ เช่น พารามิเตอร์โปรไฟล์เส้นตรงและหน้าตัด, พารามิเตอร์ความเรียบของพื้นผิว, พารามิเตอร์ความหยาบ และอื่นๆ
สามารถวัดความตรง, ความเอียง, การประมวลผลมุม, การประมวลผลวงกลม (ระยะห่างจากเส้นตรงไปยังเส้นสัมผัส, ระยะห่างจากจุดศูนย์กลางวงกลมไปยังจุดศูนย์กลางวงกลม, รัศมีส่วนโค้ง, ระยะห่างจากจุดตัดไปยังจุดศูนย์กลางวงกลม, ระยะห่างจากจุดศูนย์กลางวงกลมไปยังเส้นตรง), การประมวลผลจุดเส้น (ระยะห่างจากจุดตัดไปยังเส้นตรง, ระยะห่างจากจุดตัดไปยังจุดศูนย์กลางวงกลม, จุดตัดของเส้นตรงสองเส้น, ระยะห่างจากจุดตัดไปยังจุดตัด), เส้นโค้งลอการิทึม, ความกว้างร่อง, ความลึกร่อง, ระยะขอบร่อง, ระยะศูนย์กลางร่อง, ความเอียง, ระยะทางแนวนอน, ระยะทางแนวตั้ง และพารามิเตอร์รูปร่างอื่นๆ ของชิ้นส่วนต่างๆ
เหมาะสำหรับอุตสาหกรรมลูกปืน, การแปรรูปเครื่องจักร, รถยนต์, รถจักรยานยนต์, ฮาร์ดแวร์ความแม่นยำ, เครื่องมือความแม่นยำ, แม่พิมพ์, เครื่องมือ, ส่วนประกอบออปติคัล และอุตสาหกรรมอื่นๆ

6. กรณีการใช้งาน:

ลูกสูบ สปริงความแม่นยำ

(1) ความแม่นยำสูง, ความเสถียรสูง, การทำซ้ำสูง, อายุการใช้งานยาวนาน;

1) เลือกใช้ระบบวัดแบบกริดความแม่นยำสูงและระบบวัดแบบเหนี่ยวนำความแม่นยำสูง และความแม่นยำในการวัดสูงมาก
2) วิจัยและพัฒนาอิสระของระบบรางนำการบดความแม่นยำสูง, วัสดุรางมีความทนทานต่อการสึกหรอดี, รับประกันการทำงานที่เสถียรและเชื่อถือได้ของระบบ
3) ระบบขับเคลื่อนมอเตอร์เชิงเส้นประสิทธิภาพสูงรับประกันความเสถียรในการวัดสูงและการทำซ้ำที่ดี
4) โต๊ะวัดสามารถปรับทิศทาง Y, ทิศทางแนวนอน, ทิศทางเซกเตอร์แนวนอน และมุมต่างๆ และสามารถปรับมุมต่างๆ ได้ ซึ่งสะดวกอย่างยิ่งสำหรับความต้องการในการวัดของผู้ใช้

(2) ระบบซอฟต์แวร์อัจฉริยะ:
อินเทอร์เฟซการทำงานของเครื่องมือเป็นมิตร, ผู้ปฏิบัติงานสามารถควบคุมการทำงานของเครื่องมือได้อย่างง่ายดาย และใช้งานง่ายมาก

1 ) ประสบการณ์การออกแบบซอฟต์แวร์การวัดที่ใช้งานได้จริงที่สะสมโดยบริษัทมาหลายปี มอบประสบการณ์การใช้งานที่ง่าย, ใช้งานได้จริง และรวดเร็วแก่ลูกค้า
2 ) ประมวลผลข้อมูลโดยอัตโนมัติ, พิมพ์รายงานในรูปแบบต่างๆ, แสดงผลอัตโนมัติ, พิมพ์, บันทึก, ค้นหาบันทึกการวัด; ข้อมูลสามารถจัดเก็บหรือพิมพ์แบบรวมศูนย์ได้โดยไม่ต้องใช้เวลาในการดำเนินการตรวจสอบ
3 ) ช่วงการวัดกว้าง, สามารถตอบสนองฟังก์ชันการวัดพิเศษของรูปทรงชิ้นงานเกือบทุกประเภท, รวมถึงสกรูชิ้นงานพิเศษ, ลูกปืน, เกลียว และอื่นๆ
4 ) สามารถเลือกส่วนที่วัดได้โดยอัตโนมัติและด้วยตนเองสำหรับการประเมิน, และฟังก์ชันซอฟต์แวร์สามารถปรับแต่งได้ตามความต้องการของลูกค้า
5 ) ใช้การจัดเก็บฐานข้อมูลขนาดใหญ่ของคอมพิวเตอร์, สามารถบันทึกผลการตรวจสอบทั้งหมด

8. ข้อกำหนดด้านสิ่งแวดล้อมสำหรับการใช้งาน:

1) ความต้องการพลังงาน: ประมาณ 500W
2) ไฟฟ้ากระแสสลับ: 220V ± 10 %, 50Hz
3) ข้อกำหนดด้านสิ่งแวดล้อม: อุณหภูมิ - 10 ~ 30 °C ;
4) ความชื้นสัมพัทธ์: < 85 %
5) ไม่มีแหล่งกำเนิดการสั่นสะเทือนที่ชัดเจนในบริเวณที่ติดตั้ง
6) สายดินแยก
7) ควรไม่มีฝุ่น, การสั่นสะเทือน, เสียงรบกวน, การไหลของอากาศ, ก๊าซกัดกร่อน และสนามแม่เหล็กแรงสูงรอบๆ ห้องที่อาจส่งผลต่อการวัด การสั่นสะเทือนของพื้นดินสูงสุด RMS: 50HZ 5.0μm/s

9. พารามิเตอร์ทางเทคนิค:

หมายเหตุ: พารามิเตอร์ทางเทคนิคข้างต้นสามารถปรับเปลี่ยนได้ตามความต้องการที่แท้จริงของผู้ใช้ ยินดีให้คำปรึกษาช่างเทคนิคของเราในทุกประเด็น
