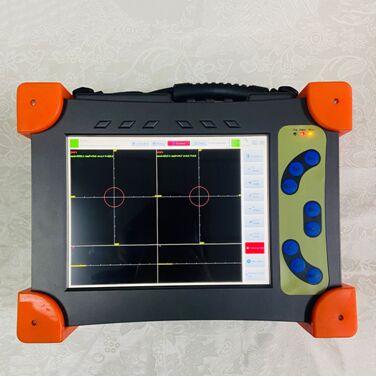

เครื่องตรวจสอบความบกพร่องระดับความถี่สองแบบ Eddy Current Detector

เครื่องตรวจสอบความบกพร่องระดับความถี่สองแบบ Eddy Current Detector

HUATEC HEF-600 ซีรี่ย์เป็นตัวตรวจสอบความบกพร่องระบวนการ Eddy ใหม่จากบริษัทของเรา, มันเป็นเครื่องมือที่มีการบูรณาการสี่ฟังก์ชันเช่นระบวนการ Eddy ปกติ, ความจําแม่เหล็ก (ไม่จํากัด),เครื่องวัดความหนา (ไม่จําเป็น), การวัดความสามารถในการนําไฟฟ้า (ไม่จํากัด) การคัดลําดับความแข็ง (ไม่จํากัด) ผู้ใช้สามารถเลือกฟังก์ชันที่เหมาะสมขึ้นอยู่กับความต้องการที่แตกต่างกันดังนั้นมันสามารถลดต้นทุนในการตรวจสอบได้อย่างมีประสิทธิภาพ; ในขณะเดียวกันเครื่องมือนี้ได้รับการจัดสรรพร้อมกับปรเซสเซอร์สองแกนที่แข็งแรง, ระบบปฏิบัติการที่ฝัง, มันใช้เทคโนโลยีอิเล็กทรอนิกส์ดิจิตอลที่ทันสมัยที่สุด,เทคนิคการทดสอบความทรงจําแม่เหล็กและเทคโนโลยีไมโครเปซเซอร์, มันสามารถตรวจสอบความบกพร่องโลหะในวัสดุโลหะและรู้ว่าประเภทของสับสนองและสภาพการรักษาความร้อน, การเปลี่ยนแปลงความหนาและอื่น ๆมันมีเมนูแสดงการตั้งค่าและตัวเลือกเมนูทั้งหมด, เป็นที่ใช้ได้ง่ายมาก, ใช้งานหลายฟังก์ชันพกพา อุปกรณ์การทดสอบกระแสหมุนเวียน, แต่ยังทําการวัดการนําไฟฟ้า, ความหนาเคลือบที่ไม่ใช่โลหะ.

ระยะความถี่การตรวจจับ: 50 Hz-10 MHz, gain: 0-90.0 dB, ระยะ: 0-359 องศา รวมถึงการตั้งระยะการยกขึ้น, การเลือกภาระสมดุลในการตรวจสอบที่สมบูรณ์แบบและความแตกต่างตอบสนองความต้องการการตรวจสอบของคุณอย่างกว้างขวางขนาดเล็กและน้ําหนักเบา และการออกแบบบรรจุของมันตอบสนองความต้องการของ ergonomicsแบตเตอรี่สามารถทํางานต่อเนื่องได้นานกว่า 12 ชั่วโมงดังนั้นมันจึงเป็นสิ่งที่เหมาะสมสําหรับวิศวกรสนาม ไม่ว่าจะเป็นการขึ้นบันได การกดเข้าทางเข้าแคบ หรือการทํางานที่สูงจอ LCD สีความละเอียดสูง สามารถมองเห็นได้ชัดในสภาพสว่างทุกรูปแบบ.

อุปกรณ์สามารถทําการดําเนินงาน "โง่" ตามภารกิจการตรวจสอบที่ต้องการ ปริมาตรกระบวนการเช่นความถี่ การเพิ่มและระยะที่กําหนดโดยมืออาชีพ ในการวัดจริงปริมาตรกระบวนการทดสอบที่เกี่ยวข้องสามารถปรับปรุงได้ตลอดเวลาผู้ใช้งานสามารถทํางานโดยไม่ต้องฝึกอบรมพิเศษเป็นเวลานาน

อุปกรณ์พกพานี้มีให้บริการในสายการบิน, การบินอากาศ, พลังงานและปิโตรเคมีสําหรับการทดสอบในการใช้งานสําหรับคูเปอร์, ไทเทเนียม, อลูมิเนียม, ซิรคอนิโอและการวัดอื่น ๆ.มันสามารถยับยั้งสัญญาณการแทรกแซงที่เกิดจากการไม่เท่าเทียมของวัสดุชิ้นงาน, เซดิตเมนต์, ผุและสั่นเพื่อได้รับความละเอียดที่ดีกว่าสําหรับผู้ใช้ในการตรวจสอบ.

2. ปริมาตร

*จอใหญ่ ขนาดสูง 10.4 นิ้ว LCD สี

*หมายเลขความถี่: ความถี่คู่

*ระยะความถี่: 10 Hz 10 MHz ขนาดขั้นตอน: 1 / 5 / 10

* การเพิ่มฮาร์ดแวร์: 0-40 dB, min step0.1 dB, โปรแกรมการเพิ่ม: 0-99 dB, min step 0.1 dB

*ระยะ: 0 ~ 359 ° และ 1 ° สําหรับเครื่องยนต์แต่ละเครื่อง

*โหมดการแสดง: อัมพานซ์, ฐานเวลา, จุดและเส้น

*การเก็บข้อมูลของ 30GB สําหรับค่าและกราฟฟิก

*ระบบปฏิบัติการ: ลินูคัส 3.0

*ภาษาปฏิบัติการ: อังกฤษ

*การทํางานง่าย, ติดต่อหน้าจอในเวลาจริง และการพูดคุยระหว่างมนุษย์และเครื่องจักร

*ออนไลน์การ์ฟิกและข้อความช่วย

*การกรองดิจิตอล: ความถี่ผ่านสูงและต่ําสามารถตั้งค่าได้

*ปริมาตรกรกรอง: 0-4000

*สมดุลอิเล็กทรอนิกส์ดิจิตอลที่รวดเร็ว

*การวัดขนาดและระยะแบบอัตโนมัติ / มือ

*กระจกเตือน:รูปพัดลม, สี่เหลี่ยม, กลม

*การเลือกพื้นหลังของระบบพิกัดสี่เหลี่ยมและระบบพิกัดขั้ว

*แสดงปฏิทินและเวลาอัตโนมัติ

*ไฟฟ้า:110V~220V ((-20%~+20%) 50 ∼ 60Hz, การบริโภคพลังงาน 10W

*ติดตั้งในแบตเตอรี่ลิเดียมที่สามารถชาร์จได้

*ความต้องการของตัวปรับ: DC15.6V, 6A

*เวลาการให้พลังงานแบตเตอรี่: ≥8 ชั่วโมง

*อุณหภูมิการทํางาน: -10°C -50°C

*ความชื้นสัมพันธ์: ≤ 80%

*ขนาด ((W*H*T):320 มิลลิเมตร X 235 มิลลิเมตร X 103 มิลลิเมตร

*น้ําหนัก: 3 กิโลกรัม รวมแบตเตอรี่

*พอร์ต USB: 2 พอร์ต

* RS-231 ท่าเรือ:1 ท่าเรือ

*ผลิตวีดีโอ:ผลิต VGA มาตรฐาน

*ผลิตสัญญาณเตือน:8

*การเข้าเริ่มต้น:8

*การเข้าของเอ็นโคเดอร์:1

*ช่องทดสอบ:1-4

* ดําเนินเครื่องสํารวจ:1-16

*โหมดการแสดง: คอร์ฟเต็ม, คลิก

*ตรวจจับ:คลื่นเต็ม คลื่นครึ่งบวก คลื่นครึ่งลบ คลื่น RF

*กรองคลื่น: การกรอง 3 ขั้นตอน

3. หลักการพื้นฐาน

เครื่องตรวจสอบความผิดพลาดกระแส Eddy เป็นวิธีการทดสอบที่ไม่ทําลายล้างที่ອີງໃສ່หลักการของแรงผลักดันไฟฟ้าแม่เหล็ก ซึ่งเหมาะสําหรับวัสดุที่นําไฟถ้านําไฟถูกวางในสนามแม่เหล็กสลับ, จะมีกระแสไฟฟ้าที่ผลักดันในตัวนํา, นั่นคือกระแสไฟฟ้าหมุนเวียน. เนื่องจากการเปลี่ยนแปลงของปัจจัยต่าง ๆ (เช่นความสามารถในการนําไฟฟ้า, ความผ่าน, รูปทรง, ขนาดและความบกพร่อง) ของตัวนําไฟฟ้าเอง,กระแสไฟฟ้าที่ผลักดันจะเปลี่ยนแปลงโดยใช้ปรากฏการณ์นี้, ลักษณะ, สภาพและความบกพร่องของสายนําสามารถกําหนด.

เครื่องตรวจสอบความผิดพลาดกระแส Eddy คือการทําให้สายนําเข้าใกล้กับโค้ลด้วยกระแสไฟฟ้าหมุนเวียน และสนามแม่เหล็กหมุนเวียนถูกกําหนดโดยโค้ลสนามแม่เหล็กสลับผ่านผ่านตัวนําและมีแรงผลักดันทางแม่เหล็กไฟฟ้ากับมันเพื่อสร้างกระแสหมุนเวียนในตัวนํา.กระแสหมุนในสายนําจะผลิตสนามแม่เหล็กของตัวเองด้วย ผลของสนามแม่เหล็กกระแสหมุนจะเปลี่ยนความแข็งแรงของสนามแม่เหล็กเดิมซึ่งจะนําไปสู่การเปลี่ยนแปลงของความกระชับและอุปสรรคโค้ลดังนั้นความแข็งแรงและการกระจายกระแสของกระแสหมุนจะได้รับผลกระทบเมื่อมีอาการบกพร่องบนหรือใกล้ผิวของสายนําหรือวัสดุโลหะที่วัดเปลี่ยนแปลงการเปลี่ยนแปลงของกระแส eddy จะทําให้การเปลี่ยนแปลงในความแรงดันและ impedance ของ coil การตรวจจับจากการเปลี่ยนแปลงนี้ เราสามารถรู้ได้โดยตรงถึงการมีอาการบกพร่องในตัวนํา และว่าการทํางานของวัสดุโลหะได้เปลี่ยนแปลงหรือไม่

4. คู่มือแบบ

5แพ็คเกจมาตรฐาน

หน่วยหลัก

โซนตรวจปั๊มด้วยสายไฟ

โลหะคาร์บอนบล็อกการปรับ

ใบรับรองการปรับขนาด

คู่มือการใช้งาน

กล่องการเผาไหม้

6อุปกรณ์เสริมเลือก

บล็อกการปรับขนาดวัสดุต่าง ๆ

โซนด์ต่าง ๆ สําหรับการใช้งานต่าง ๆ
