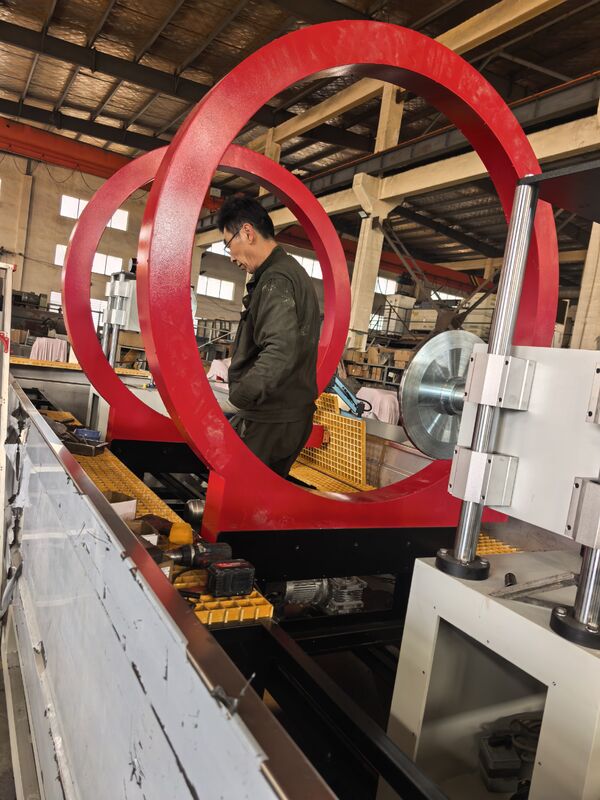

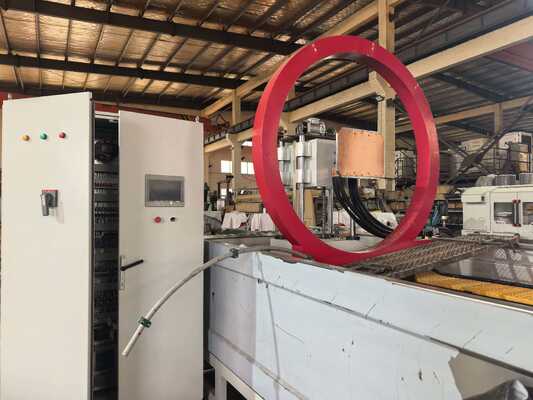

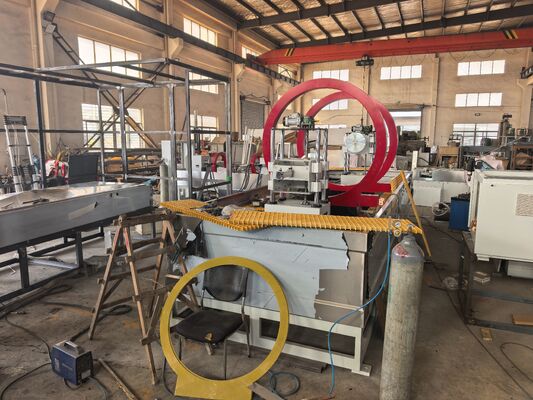

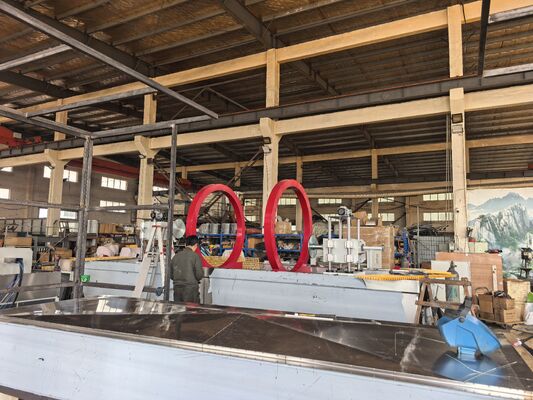

เครื่องตรวจสอบความบกพร่องของอนุภาคแม่เหล็กหลอดธนู AC 15000A สองโค้ลแม่เหล็ก

เครื่องตรวจจับข้อบกพร่องอนุภาคแม่เหล็กฟลูออเรสเซนต์ AC 15000A คอยล์แม่เหล็ก 2 เส้น

 I. หลักการทำงาน

การตรวจสอบอนุภาคแม่เหล็กใช้ปฏิสัมพันธ์ระหว่างสนามแม่เหล็กรั่วที่จุดบกพร่องของชิ้นงานและอนุภาคแม่เหล็ก โดยใช้ประโยชน์จากความแตกต่างในการซึมผ่านของแม่เหล็กระหว่างข้อบกพร่องที่พื้นผิวและใกล้พื้นผิว (เช่น รอยแตก การรวมตะกรัน ริ้วเส้นผม ฯลฯ) ของผลิตภัณฑ์เหล็ก และการซึมผ่านของแม่เหล็กของเหล็ก หลังจากการดึงดูดสนามแม่เหล็ก สนามแม่เหล็กที่ส่วนที่ต่อเนื่องกันของวัสดุเหล่านี้จะบิดเบี้ยว ส่งผลให้เกิดการรั่วไหลของฟลักซ์แม่เหล็กบางส่วนและทำให้เกิดสนามแม่เหล็กรั่วไหล ด้วยการใช้ประโยชน์จากคุณลักษณะที่ว่าสนามแม่เหล็กรั่วที่บริเวณที่มีข้อบกพร่องสามารถดูดซับอนุภาคแม่เหล็กได้ ซึ่งจะดึงดูดผงแม่เหล็กให้ก่อตัวเป็นผงแม่เหล็กสะสมที่บริเวณที่มีข้อบกพร่อง - ร่องรอยแม่เหล็ก ภายใต้สภาพแสงที่เหมาะสม ตำแหน่งและรูปร่างของข้อบกพร่องจะถูกเปิดเผย

ครั้งที่สอง มาตรฐานการดำเนินการ

เครื่องตรวจจับข้อบกพร่องของอนุภาคแม่เหล็ก: GB / T8290-2011

เงื่อนไขการสังเกตการณ์สำหรับการทดสอบอนุภาคแม่เหล็ก: GB/T 5097-2020/ ISO 3059:2012

สมาคมทดสอบและวัสดุแห่งอเมริกา: วิธีการทดสอบอนุภาคแม่เหล็ก ASTM E1444-01

EU มาตรฐานสากล: DIN EN ISO 9934-2-2003

III. พารามิเตอร์ทางเทคนิค

V. กระบวนการตรวจสอบ

ส่วน(1): การยกและการโหลด - การหนีบอิเล็กโทรด - การฉีดพ่นสารแขวนลอยแม่เหล็ก - การทำให้เป็นแม่เหล็ก - การสังเกต - การหมุนชิ้นส่วน 90 องศา การตรวจสอบครั้งที่สอง - การล้างอำนาจแม่เหล็ก - การขนถ่าย

ส่วน(2): การยกและการโหลด - การหนีบอิเล็กโทรด - การพ่นสารแขวนลอยแม่เหล็ก - การทำให้เป็นแม่เหล็ก - การสังเกต - การล้างอำนาจแม่เหล็ก - การขนถ่าย
