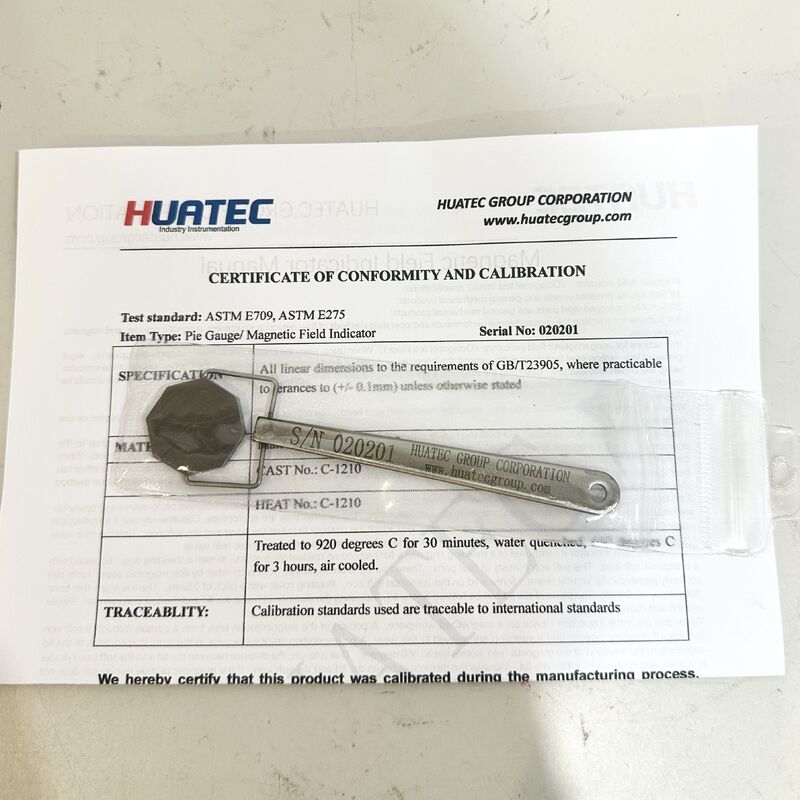

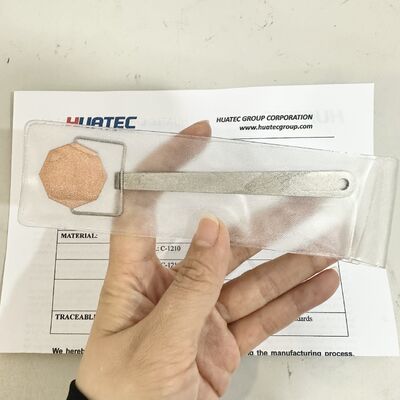

เครื่องวัดปอยเปต ASTM ชี้แจงสนาม ชี้แจงปอยเปตแม่เหล็ก ASTME709 MPI การทดสอบ

สรุป:

ตัวชี้วัดสนามแม่เหล็กนี้ถูกสร้างขึ้นจากมาตรฐานของจีน "การตรวจสอบอนุภาคแม่เหล็กของภาชนะความดันเหล็ก" และ "การตรวจสอบอนุภาคแม่เหล็กของเครื่องปั้นภาชนะความดัน"สมาคมการทดสอบวัสดุสหรัฐมาตรฐาน ASTME709 วิธีการตรวจสอบผงแม่เหล็กและ ASTMA275 โครงการโกหกเหล็ก, JB4730-94, การผลิตแบบมาตรฐานรูป 11-9 ดังนั้นมันจึงไม่เหมาะสมเพียงสําหรับภาชนะความดัน แต่ยังสําหรับผลิตภัณฑ์กลทั่วไปมันเป็นเครื่องมือที่ดีสําหรับการตรวจสอบอนุภาคแม่เหล็กสามารถตรวจสอบผลงานครบวงจรของอุปกรณ์ตรวจสอบความบกพร่อง, การแขวนขุ่นแม่เหล็ก, และวิธีการทํางานที่เหมาะสมหรือไม่เราสามารถใช้มันได้อย่างง่ายดาย เพื่อสะท้อนความเข้มข้นและทิศทางของสนามแม่เหล็กในภูมิภาคแม่เหล็ก.

การใช้งาน

1เมื่อใช้ตัวชี้แจงสนามแม่เหล็กประเภทที่ 1 มือจับมือ, พื้นผิวทองแดงขึ้น, และพื้นผิวแปดเส้นติดกับชิ้นงานมือถือถูกจับด้วยมือด้วย 2 ประเภทที่แสดงสนามแม่เหล็ก, เพื่อให้ด้านใด ๆ ของตัวชี้แจงสนามแม่เหล็กสามารถติดต่อกับชิ้นงาน

2. 1 แบบและ 2 วิธีการที่ต่อเนื่องของตัวชี้แจงสนามแม่เหล็ก เมื่อฉีดผงแม่เหล็กหรือการแขวนตัวแม่เหล็ก เมื่อพื้นผิวของตัวชี้แจงแม่เหล็กปรากฏมันแสดงให้เห็นว่าเกิดอิทธิพลแม่เหล็กเมื่อตัวชี้วัดแม่เหล็กไม่ได้สร้างเครื่องหมายแม่เหล็กหรือไม่ได้สร้างเครื่องหมายแม่เหล็กในทิศทางที่ต้องการ, การปรับวิธีการแม่เหล็กควรเปลี่ยน.

3อุปกรณ์แสดงสนามแม่เหล็กชนิดที่ 3 เป็นการเลียนแบบของเยอรมนีตะวันตก ไม่เพียงแต่สามารถตรวจสอบอุปกรณ์ตรวจสอบความบกพร่องแต่ยังตรวจสอบผลงานครบวงจรและวิธีการทํางานที่เหมาะสมของการแขวนคล้องอนุภาคแม่เหล็กสามารถใช้ได้อย่างสะดวกสบายเพื่อสะท้อนความเข้มแข็งและทิศทางของสนามแม่เหล็กในภูมิภาคแม่เหล็กและค่าขีดจํากัดของความลึกของความลึกการฝังของความบกพร่องใกล้ผิวสามารถสังเกตและสังเกตได้ที่ค่าสนามแม่เหล็กบาง.

4ตัวชี้แจงสนามแม่เหล็กประกอบด้วยแหวนป้องกันแม่เหล็กที่เรียบ ไม่มีส่วนที่เหลือในแหวนป้องกันดังกล่าว มันพร้อมกับเหล็กอ่อนกระบอกที่ประกอบด้วย 4 ส่วน4 ส่วนนี้ถูกแยกจากกันและกันโดยช่องว่างที่ไม่ได้ magnetized, สร้างสองข้อแน่นและฝาปิดบนเหล็กอ่อนทรงกระบอก ความชันของฝาปิดหมุน 0.5 มม. มี 1, 2, 3, 4 ตัวอักษรต่อการหมุน 90 องศาหนาแบนทองแดงบางถูกครอบคลุมบนหน้าปกระดับปกสามารถปรับเพื่อปรับระยะทางระหว่างฝาปิดและกระบอกเหล็กอ่อน

5เมื่อคุณตรวจสอบอุปกรณ์บนชิ้นงานแม่เหล็ก, มีส่วนหนึ่งของเส้นแรงแม่เหล็กผ่านเสาของเหล็กอ่อนหากผงแม่เหล็กและยางแม่เหล็กถูกกระจาย, ช่องว่างที่สอดคล้องกับปรากฏในรอยแตกในฝาปิดตามทิศทางของสนามแม่เหล็ก.หมุนฝาปิด 360 องศา, หมายถึง, ฝาปิดเป็น 0.5mm ห่างจากกระบอกเหล็กอ่อน,ต่อไปหมุนฝาปิดและเพิ่มระยะห่างระหว่างฝาปิดและเหล็กอ่อน หากการแสดงอนุภาคแม่เหล็กไม่หายไปเพื่อกําหนดทิศทางของสนามแม่เหล็ก, ตัวชี้แจงสนามแม่เหล็กสามารถหมุนช้า ๆ จนกว่าการแสดงของรอยแตกจะถึงระดับที่ชัดเจนที่สุด และสนามแม่เหล็กอยู่ในทิศทางตั้งในตําแหน่งนี้
