รายละเอียดสินค้า:
|
| ความหนาเจาะเหล็กสูงสุด (A3): | 40มม | ระยะทางโฟกัส: | 600มม |
|---|---|---|---|
| เวลารับสัมผัสเชื้อ: | 5 นาที | การกำจัดห้องมืด: | 20 ± 2 ℃ |
| ความไว: | k≤1.8% | ความดำ: | 1.5 |
| โฟกัส MM2: | 2.0 × 2.0 | มุมรังสี: | 40±5° |
| เน้น: | เครื่องตรวจสอบความบกพร่องรังสีเอ็กซ์แบบพกพาขนาดเล็ก เครื่องตรวจสอบความบกพร่องรังสีเอ็กซ์แบบ NDT เครื่องตรวจจับรังสีเอ็กซ์แบบพกพาสําหรับรังสี,X-ray NDT weld inspection equipment,Portable X-ray detector for welds |
||

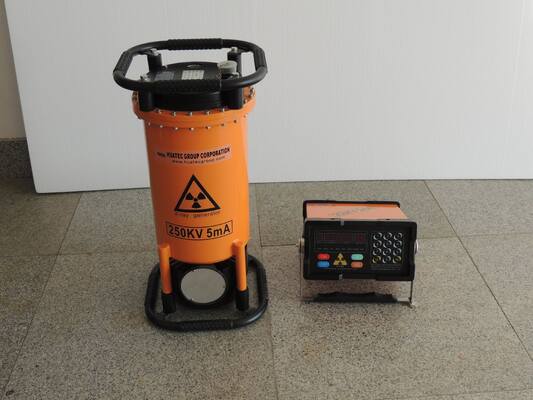

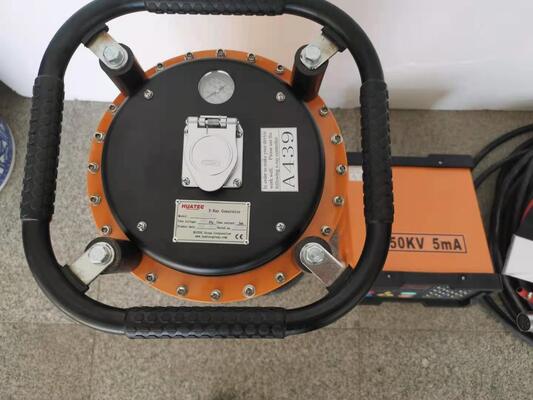

XXG-2505 เครื่องตรวจจับข้อบกพร่องเอ็กซ์เรย์แบบพกพาขนาดเล็ก อุปกรณ์เอ็กซ์เรย์ NDT สำหรับการตรวจสอบการเชื่อม
ลักษณะการทำงาน:
เครื่องตรวจจับข้อบกพร่องด้วยรังสีเอกซ์ HUATEC XXG ซีรีส์ที่ผลิตโดยบริษัท HUATEC Group Corporation ของเราซึ่งใช้เทคนิคพัลส์ความถี่แปรผันและความถี่คงที่ XXG/XXQคอนโทรลเลอร์ซีรีส์มีโครงสร้างใหม่ ประสิทธิภาพที่สมบูรณ์แบบ และสะดวกสบายเพื่อพกพาตัวละคร ฯลฯ ขึ้นอยู่กับระบบควบคุมไมโครคอมพิวเตอร์และโครงสร้างโมดูลาร์ซึ่งทำให้เครื่องจักรหนึ่งได้รับความเสถียรและความน่าเชื่อถือที่ดีขึ้น เพื่อความสะดวกของลูกค้า เครื่องยังมีฟังก์ชั่นการเสื่อมสภาพซึ่งช่วยยืดอายุการใช้งานอีกด้วย เครื่องกำเนิดไฟฟ้าของเราใช้ฉนวนก๊าซ การระบายความร้อนด้วยอากาศแบบบังคับ และขั้วบวกแบบต่อสายดิน และมีคุณสมบัติเป็นเลิศทั้งปริมาณน้อยและน้ำหนักเบา สินค้าได้รับการแพร่หลาย ใช้สำหรับการทดสอบแบบไม่ทำลายในอุตสาหกรรมการบินอวกาศ, อุตสาหกรรมวิศวกรรมการเชื่อม,อุตสาหกรรมการต่อเรือ, อุตสาหกรรมท่อหม้อน้ำ, อุตสาหกรรมวิศวกรรมปิโตรเคมี, การผลิตเครื่องบิน, อุตสาหกรรมการบำรุงรักษา, อุตสาหกรรมยานยนต์, อุตสาหกรรมการป้องกันประเทศ ฯลฯ
พารามิเตอร์ทางเทคนิคหลัก
|
พิมพ์ รายการ |
XXG2505 |
||
|
ความหนาการเจาะสูงสุด เหล็ก (A3) |
40มม |
||
|
ระยะโฟกัส |
600มม |
||
|
เวลารับสัมผัสเชื้อ |
5 นาที |
||
|
ประเภทฟิล์ม |
ฮวาเทค D7 |
||
|
หน้าจอเข้มข้นฟอยล์ตะกั่วคู่ |
0.03 |
||
|
การกำจัดห้องมืด |
20±2℃ |
||
|
การพัฒนา |
5 นาที |
||
|
ความดำ |
1.5 |
||
|
ป้อนข้อมูล |
แรงดันไฟฟ้า (V) |
220V ± 10% |
|
|
ความจุ (เควีเอ) |
2.0 |
||
|
เอาท์พุต |
แรงดันไฟฟ้าของท่อ (KVP) |
100~250kv |
|
|
กระแสไฟของท่อ (mA) |
5 |
||
|
ความมั่นคง |
±1% |
||
|
เอ็กซ์เรย์ หลอด |
โฟกัส มม2 |
2.0×2.0 |
|
|
มุมการแผ่รังสี |
40±5° |
||
|
ความไว |
k≤1.8% |
||
|
โหมดการทำงาน |
การทำงานไม่ต่อเนื่องรเวลาในการทำความเย็นจนถึงเวลาในการทำความเย็นคือ 1:1 |
||
|
เอ็กซ์เรย์ คอนโทรลเลอร์ |
มิติ |
270×270×140 |
|
|
น้ำหนัก |
9กก |
||
|
โครงสร้างวงจร |
การควบคุมไมโครคอมพิวเตอร์ โครงสร้างโมดูลาร์ เสียงเตือน |
||
|
เอ็กซ์เรย์ เครื่องกำเนิดไฟฟ้า |
ระบายความร้อน |
บังคับอากาศเย็น |
|
|
ฉนวนกันความร้อน |
ฉนวนก๊าซ SF6 |
||
|
ความดันการทำงาน |
0.35Mpa-0.45Mpa |
||
|
มิติ |
270×270×615 |
||
|
น้ำหนัก (กก.) |
21กก |
||
|
อุณหภูมิในการทำงาน |
-20°C~ +50°C |
||
คุณสมบัติ:
◆การนำการควบคุมไมโครคอมพิวเตอร์มาใช้และโครงสร้างแบบโมดูลาร์มีความแข็งแรงความสามารถในการป้องกันการรบกวนและอัตโนมัติสูงและประสิทธิภาพที่เชื่อถือได้.
◆การตั้งค่าพารามิเตอร์ กระบวนการทำงาน และการระบุปัญหาจะแสดงบนหน้าจอ LED
◆คีย์อายุอิสระได้รับการออกแบบมาเพื่อ อายุเครื่องสะดวก.
◆รเวลาในการทำความเย็นจนถึงเวลาในการทำความเย็นคือ 1:1
◆ตัวควบคุมสามารถจดจำประเภทของเครื่องกำเนิดรังสีเอกซ์ได้โดยอัตโนมัติ
◆แผงสีกันน้ำและฝุ่นและแป้นพิมพ์เสียงดิจิตอลถูกนำมาใช้เพื่อเลือกพารามิเตอร์การรับแสงอย่างรวดเร็วและแม่นยำ
◆มั่นใจในความปลอดภัยในการใช้เครื่องมือ โดยติดตั้งด้วยแรงดันไฟเกิน แรงดันไฟต่ำ
อุปกรณ์ป้องกันกระแสเกิน กระแสใต้ และอุณหภูมิเกิน
◆มีเอกลักษณ์เฉพาะตัวล็อคนิรภัยอยู่ออกแบบที่ช่วยปกป้องผู้ปฏิบัติงานจากความเสียหายจากรังสี
◆ใช้ช่วงค่า KV ที่กว้างขึ้น และแก้ปัญหาความยากของช่วงการถ่ายภาพรังสีสั้น
◆ฟังก์ชั่นการหน่วงเวลาการเปิดรับแสง ------tสามารถตั้งเวลาหน่วงเวลาได้น้อยกว่า 10 นาทีเพื่อให้ผู้ปฏิบัติงานปลอดภัยจากที่ทำงาน
◆จับคู่กับเครื่องกำเนิดและฟังก์ชั่นต่างๆได้อย่างน่าเชื่อถือ
◆สามารถสะสมจำนวนการสัมผัสได้
(หลังจากที่ได้เตรียมเครื่องไว้แล้วแต่ก่อนหน้านี้กดปุ่ม "ON" คุณสามารถกดปุ่ม "A" (ปุ่มหน่วงเวลา) สามครั้งเพื่อตรวจสอบจำนวนแสงและ pกดปุ่มใด ๆ เพื่อส่งคืน)
◆วมีช่องทางออกของไฟเตือนรังสีและขั้วต่อสายไฟของลูกโซ่ประตูเครื่อง(ลูกโซ่ระหว่างประตูกับเครื่องจักร—เมื่อประตูตะกั่วเปิด เครื่องมือจะตัดไฟฟ้าแรงสูงโดยอัตโนมัติเพื่อปกป้องผู้ปฏิบัติงาน)
การจัดส่งแบบมาตรฐาน
|
หลอดเอ็กซ์เรย์เซรามิกทิศทาง |
1 ชิ้น |
|
|
เครื่องกำเนิดไฟฟ้า |
1 ชุด |
|
|
สายเชื่อมต่อไฟฟ้าแรงสูง |
1 ชิ้น |
25 เมตร |
|
คอนโทรลเลอร์ |
1 ชุด |
|
|
สายไฟ |
1 ชิ้น |
10 เมตร |
|
สายดิน |
1 ชิ้น |
5 เมตร |
|
เครื่องประดับ |
1 ชุด |
|
|
(ประกอบด้วย: โคมไฟสัญญาณเตือน 1 ชิ้น; จดหมายนำ 1 กล่อง; ตลับฟิล์มสีเข้ม 5 ชิ้น; หน้าจอเข้มข้น 5 ชิ้น; เครื่องวัดการเจาะลวด (IQI) 1 ชุด; ฟิวส์ 1 ชิ้น) |
||
อุปกรณ์เสริมเพิ่มเติม:
แพลตฟอร์มการทดสอบ, เครื่องวัดปริมาตรแบบ IQI/ลวด, ตัวอักษร/ตัวเลข, เทปตะกั่ว, เทปคาสเซ็ต, จอตะกั่ว, เครื่องวัดปริมาตรส่วนบุคคล, โปรแกรมดูภาพยนตร์, เครื่องวัดความหนาแน่น, นักพัฒนาภาพยนตร์, ไฟห้องมืด, บล็อกการสอบเทียบ RT ฯลฯ
