รายละเอียดสินค้า:
|
| แรงดันไฟสูงสุดของท่อ: | 90kV | กระแสไฟสูงสุดของหลอด: | 200ไมโครเอ |
|---|---|---|---|
| ขนาดจุดโฟกัส: | 5μm | พื้นที่ที่มีประสิทธิภาพ: | 130มม.*130มม |
| ขนาดพิกเซล: | 85μm | พาวเวอร์ซัพพลาย: | AC110-220V 50/60เฮิร์ต |
| พลังสูงสุด: | 1500W | ||
| เน้น: | เครื่องฉายรังสี HDR-A90 Microfocus,อุปกรณ์ X-ray HD แพลตพานิลดิจเทคเตอร์,อุปกรณ์ทดสอบความว่างหลายฟังก์ชัน |
||

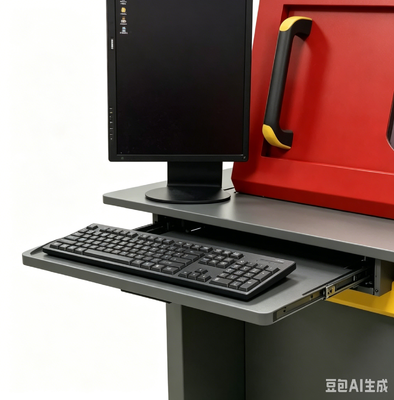

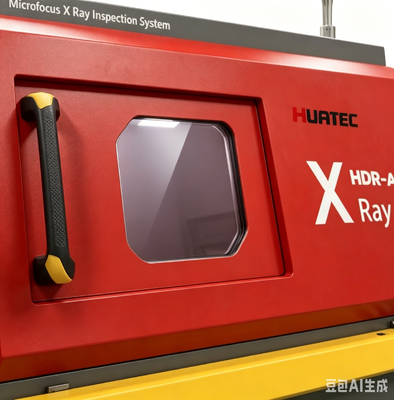

เครื่องเอ็กซ์เรย์ไมโครโฟกัส HDR-A90 เครื่องตรวจจับจอแบน HD อุปกรณ์ทดสอบขนาดและโมฆะแบบมัลติฟังก์ชั่น
2. ข้อดีของเรา
2.1.คหลอดเอ็กซ์เรย์ชนิดสูญเสีย อายุการใช้งานมากกว่า 10,000 ชั่วโมง ไม่ต้องบำรุงรักษา
2.2 คนรุ่นใหม่เครื่องตรวจจับจอแบนดิจิตอล HD ขนาด 5 นิ้ว(เอฟพีดี).
2.3. FPD แทนตารางสามารถเอียงได้ 60° โดยไม่สูญเสียการขยาย.
2.4.หน้าต่างนำทางอัตโนมัติตารางจะย้ายไปยังตำแหน่งที่คุณคลิก
2.5.โต๊ะ 530*530 มมด้วยความสามารถในการรับน้ำหนัก 10KG
2.6. ปรับความเร็วได้ระบบเชื่อมโยง 5 แกน.
2.7. สามารถแก้ไขขั้นตอนการตรวจสอบให้บรรลุผลได้การตรวจสอบอัตโนมัติในปริมาณมาก
2.8.ใช้งานง่ายสามารถค้นหาข้อบกพร่องได้อย่างรวดเร็ว ใช้เวลาฝึกเพียง 2 ชั่วโมงเท่านั้น
3. พารามิเตอร์ฮาร์ดแวร์
|
แหล่งกำเนิดรังสีเอกซ์ |
พิมพ์ |
ปิด, ไมโครโฟกัส |
|
|
แรงดันไฟสูงสุดของท่อ |
90kV |
||
|
กระแสไฟสูงสุดของหลอด |
200ไมโครเอ |
||
|
ขนาดจุดโฟกัส |
5μm |
||
|
การทำงาน |
เปิดเครื่องอัตโนมัติ |
||
|
เครื่องตรวจจับจอแบน |
พื้นที่ที่มีประสิทธิภาพ |
130มม.*130มม |
|
|
ขนาดพิกเซล |
85μm |
||
|
ปณิธาน |
1536*1536 |
||
|
อัตราเฟรม |
20เฟรมต่อวินาที |
||
|
มุมเอียงได้ |
60° |
||
|
โต๊ะ |
ขนาด |
530มม.*530มม |
|
|
พื้นที่ที่ตรวจพบได้ |
500 มม.* 500 มม |
||
|
โหลดสูงสุด |
10กก |
||
|
อุปกรณ์ |
กำลังขยาย |
เรขาคณิต 200X |
ระบบ 1500X |
|
ความเร็วในการตรวจสอบ |
สูงสุด 3.0 วินาที/จุด |
||
|
ขนาด |
1360 มม. (ย) * 1365 มม. (กว้าง) * 1730 มม. (ส) |
||
|
น้ำหนัก |
1200กก |
||
|
แหล่งจ่ายไฟ |
AC110-220V 50/60เฮิร์ต |
||
|
กำลังสูงสุด |
1500W |
||
|
พีซีอุตสาหกรรม |
ซีพียู I5, แรม 8G, SSD 500GB |
||
|
ผู้แสดง |
จอแอลซีดี HDMI ขนาด 24 นิ้ว |
||
|
ความปลอดภัย |
การรั่วไหลของรังสี |
ไม่มีการรั่วไหล มาตรฐานสากล: ≤1มสวี/ชม |
|
|
หน้าต่างสังเกตกระจกตะกั่ว |
หน้าต่างกระจกตะกั่วโปร่งใสป้องกันรังสีเพื่อสังเกตสถานะภายใน |
||
|
อินเตอร์ล็อคนิรภัยประตูหน้าต่างและประตูหลัง |
เมื่อผู้ใช้เปิดหน้าต่างหรือประตูหลัง หลอดเอ็กซ์เรย์จะปิดการทำงานทันที เมื่อหน้าต่างหรือประตูหลังเปิด ผู้ใช้จะไม่สามารถเปิดเครื่องเอ็กซเรย์ได้ |
||
|
สวิตช์นิรภัยแม่เหล็กไฟฟ้า |
ล็อคเมื่อเปิดเครื่องเอ็กซ์เรย์ ผู้ใช้ไม่สามารถเปิดหน้าต่างสังเกตได้ |
||
|
หยุดฉุกเฉิน |
ถัดจากตำแหน่งการทำงาน ให้กดเพื่อปิดเครื่อง |
||
|
การป้องกันท่อ |
ผู้ใช้ไม่สามารถทิ้งซอฟต์แวร์ไว้ได้ หากคุณไม่ปิดท่อเอ็กซ์เรย์ |
||
4. ฟังก์ชั่นซอฟต์แวร์
|
โมดูลฟังก์ชัน |
การดำเนินการ |
แป้นพิมพ์และเมาส์สามารถดำเนินการทั้งหมดให้เสร็จสิ้นได้ |
|
หลอดเอ็กซ์เรย์ ควบคุม |
การใช้เมาส์คลิกปุ่ม X สามารถเปิดหรือปิดเครื่องเอ็กซ์เรย์ได้ แรงดันไฟและค่าปัจจุบันของหลอดแบบเรียลไทม์จะแสดงอยู่ข้างๆ ผู้ใช้สามารถคลิกปุ่มขึ้นและลง หรือลากแถบเลื่อน หรือพิมพ์เพื่อปรับ |
|
|
แถบสถานะ |
ระบุสถานะอินเทอร์ล็อก สถานะก่อนทำความร้อน และสถานะเอ็กซ์เรย์โดยการกะพริบสลับเป็นสีแดงและเขียว |
|
|
การปรับเอฟเฟกต์ภาพ |
สามารถปรับความสว่าง คอนทราสต์ และเกนของภาพได้อย่างอิสระเพื่อให้ได้ผลลัพธ์ที่น่าพึงพอใจ |
|
|
รายการสินค้า |
ผู้ใช้สามารถบันทึกพารามิเตอร์การตรวจสอบ เช่น ตำแหน่งแกน Z ความสว่าง คอนทราสต์ และเกน และสามารถเรียกพารามิเตอร์ได้โดยตรงเมื่อตรวจสอบผลิตภัณฑ์เดียวกัน เพื่อปรับปรุงประสิทธิภาพการตรวจสอบ |
|
|
การนำทาง หน้าต่าง |
หลังจากที่กล้องถ่ายรูปตารางแล้ว ให้คลิกที่ใดก็ได้ในรูปภาพ ตารางจะย้ายไปยังตำแหน่งที่คุณคลิกและแสดงบนหน้าจอ |
|
|
สถานะแกนเคลื่อนที่ |
แสดงพิกัดแบบเรียลไทม์ |
|
|
ผลการตรวจสอบ |
ผลการวัด (อัตราช่องว่าง ระยะทาง พื้นที่ ฯลฯ ที่กำหนดโดยผู้ใช้) จะแสดงตามลำดับ |
|
|
การควบคุมความเร็ว |
ความเร็วในการเคลื่อนที่ของแต่ละแกนสามารถปรับได้ช้า ปกติ และเร็ว |
|
|
อัตราช่องว่าง การวัด |
การคำนวณอัตโนมัติ |
คลิกที่จุดสองจุดเพื่อกำหนดสี่เหลี่ยม ซอฟต์แวร์จะค้นหาและวัดขอบของลูกบอลบัดกรีในรูปสี่เหลี่ยมผืนผ้า แพด และช่องว่างภายในโดยอัตโนมัติ และสามารถรับข้อมูลของอัตราช่องว่าง พื้นที่ของลูกบอลบัดกรี เส้นรอบวง อัตราของช่องว่างที่ใหญ่ที่สุด ความยาวและความกว้าง และระบุ NG หรือ OK ด้วยสีแดงและสีเขียว |
|
การปรับพารามิเตอร์ |
ผู้ใช้สามารถปรับเกณฑ์ระดับสีเทา พิกเซล คอนทราสต์ การกรองขนาด และพารามิเตอร์อื่นๆ เพื่อให้ได้ผลลัพธ์ที่แม่นยำของการคำนวณอัตโนมัติ |
|
|
เพิ่มช่องว่าง ด้วยตนเอง |
ผู้ใช้สามารถวาดรูปหลายเหลี่ยมหรือรูปอิสระแล้วคำนวณเป็นโมฆะในอัตราโมฆะ |
|
|
บันทึก พารามิเตอร์ |
ผู้ใช้สามารถบันทึกพารามิเตอร์ เช่น เกณฑ์ระดับสีเทา พิกเซล คอนทราสต์ การกรองขนาด และพารามิเตอร์อื่นๆ และสามารถเรียกพารามิเตอร์ได้โดยตรงเมื่อตรวจพบผลิตภัณฑ์เดียวกัน เพื่อปรับปรุงประสิทธิภาพการตรวจจับ |
|
|
ฟังก์ชั่นการวัดอื่นๆ |
ระยะทาง |
คลิกจุด A และ B เพื่อตั้งเป็นเส้นฐาน จากนั้นคลิกจุด C เพื่อวัดระยะห่างในแนวตั้งจากจุด C ถึงเส้นฐาน |
|
อัตราระยะทาง |
ส่วนใหญ่จะใช้ในการวัดอัตราการบัดกรีของรูทะลุ ตั้งค่า "D" อีกหนึ่งจุดมากกว่าระยะทาง แบ่งระยะทางแนวตั้งจากจุด D ถึงเส้นฐานด้วยระยะทางแนวตั้งของจุด C เพื่อให้ได้อัตราส่วนเปอร์เซ็นต์ของระยะทางแนวตั้งของ D ถึง C |
|
|
มุม |
คลิกจุด A และ B เพื่อตั้งเป็นเส้นฐาน จากนั้นคลิกจุด C เพื่อวัดมุมระหว่างรังสี BA และ BC |
|
|
รัศมี |
ส่วนใหญ่จะใช้ในการวัดส่วนประกอบทรงกลม เช่น ลูกบัดกรี คลิกจุดสามจุดเพื่อกำหนดวงกลมและวัดเส้นรอบวง พื้นที่ และรัศมี |
|
|
ปริมณฑล |
ส่วนใหญ่จะใช้ในการวัดส่วนประกอบสี่เหลี่ยมจัตุรัส คลิกจุดสองจุดเพื่อกำหนดสี่เหลี่ยมจัตุรัส วัดความยาว ความกว้าง และพื้นที่ |
|
|
การตรวจสอบอัตโนมัติ |
การตั้งค่าด้วยตนเอง |
ผู้ใช้สามารถกำหนดตำแหน่งใดๆ บนโต๊ะเป็นจุดตรวจสอบได้ ซอฟต์แวร์จะตรวจสอบและบันทึกภาพโดยอัตโนมัติ |
|
อาร์เรย์ |
สำหรับจุดตรวจสอบปกติ ผู้ใช้เพียงกำหนดจุดตรวจสอบ 2 จุด รวมถึงจำนวนแถวและคอลัมน์ ซอฟต์แวร์จะตรวจสอบแต่ละจุดโดยอัตโนมัติและบันทึกรูปภาพ |
|
|
อัตโนมัติ บัตรประจำตัว |
สำหรับจุดตรวจสอบที่มีคุณสมบัติที่ชัดเจน ซอฟต์แวร์จะระบุตำแหน่ง ทำการวัด และบันทึกภาพโดยอัตโนมัติ |
