รายละเอียดสินค้า:
|
| PRF: | 25~10กิโลเฮิร์ตซ์ | ความถี่ในการทำงาน: | 0.5~15MHz |
|---|---|---|---|
| ได้รับ: | 0.0~110.0dB | ความคุ้มครอง: | 0.0 หมื่นมิลลิเมตร (สแตนเลส) คลื่นระยะยาว ปรับต่อเนื่อง ขั้นตอน 0.1 มิลลิเมตร |
| แสดงความล่าช้า: | 0~999.9μs | กะการแสดงผล: | -7.5 ‰ 3000μs |
| ประตู: | เอ บี | ความสูงของประตู: | 5~95% |
| เน้น: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉีด ultrasonic หลายช่อง,การสื่อสารทางเครือข่ายด้วยเครื่องตรวจสอบความผิดพลาด ultrasonic,อุปกรณ์ NDT การพัฒนาที่สอง |
||
HFD-UT ซีรี่ส์เครื่องตรวจจับข้อบกพร่องแบบอัลตราโซนิกหลายช่องสัญญาณหลักโมดูลการสื่อสารเครือข่ายอุปกรณ์การพัฒนารอง

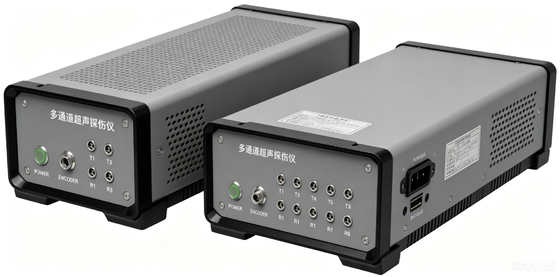

ซีรีส์ HFD-UT2C/UT4C/UT8C/1616C/UT40C คือแพลตฟอร์มการรับข้อมูลอัลตราโซนิกแบบหลายช่องสัญญาณใหม่และแพลตฟอร์มการพัฒนารองของเรา ประกอบด้วยการส่งผ่านไฟฟ้าแรงสูงแบบอัลตราโซนิก การรับสัญญาณเสียงก้อง การขยายสัญญาณ การรับ AD และฟังก์ชันการประมวลผล นอกจากนี้ยังมีการพัฒนารองสำหรับผู้ใช้ในการพัฒนาซอฟต์แวร์ใหม่ การประมวลผลข้อมูลที่บันทึกโดย HFD-UT2C~UT40C ช่วยให้ผู้ใช้สามารถปรับแต่งฟังก์ชันและอินเทอร์เฟซ จากนั้นรวมเข้ากับระบบเพื่อสร้างระบบแอปพลิเคชันอัลตราโซนิคที่หลากหลาย

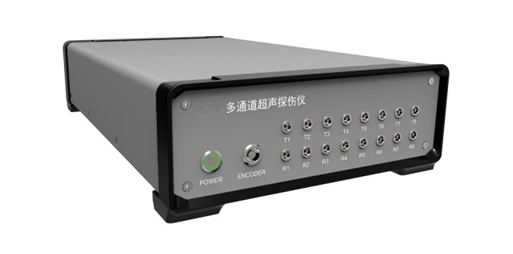

HFD-UT8C หมายความว่าเครื่องมือมีช่อง UT 8 ช่องและสามารถบล็อกช่องได้
*หมายเหตุ: หากต้องการช่องสัญญาณเพิ่มเติม โปรดพิจารณา HFD-UT40C ซึ่งรองรับ 40 ช่อง UT
ข้อมูลจำเพาะ:
|
ตัวส่ง |
|
|
ปราศรัย |
25~10กิโลเฮิร์ตซ์ |
|
แรงดันไฟฟ้า |
คลื่นสี่เหลี่ยมลบ -25~-300V, 25V ก้าว |
|
ความกว้างของพัลส์ |
30~1,000ns,5ns ก้าว |
|
สิ่งกระตุ้น |
ภายใน/ภายนอก/ตัวเข้ารหัส |
|
ผู้รับ |
|
|
ข้อผิดพลาดเชิงเส้นแนวนอน |
≤0.4% |
|
ข้อผิดพลาดเชิงเส้นแนวตั้ง |
≤3% |
|
ความไวส่วนเกิน |
≥56dB เมื่อใช้โพรบ 2.5P20 เพื่อตรวจจับบล็อก 200 มม. ที่มีรูก้นแบน Φ2 |
|
การทำให้หมาด ๆ |
400, 80 |
|
อัตราการสุ่มตัวอย่าง |
100ม |
|
ความถี่ในการทำงาน |
0.5~15เมกะเฮิรตซ์ |
|
ได้รับ |
0.0~110.0dB |
|
กรอง |
วงกว้างและวงแคบ |
|
การแก้ไข |
บวก, ลบ, เล่นเต็ม, RF, สเปกตรัม |
|
ครอสทอล์คระหว่างช่อง |
>60 เดซิเบล |
|
สัญญาณอินพุตสูงสุด |
14วีพีพี |
|
ความคุ้มครอง |
0.0~10,000 มม. (คลื่นตามยาวเหล็ก) ปรับความต่อเนื่องได้ขั้นต่ำ 0.1 มม. |
|
การแสดงผลล่าช้า |
0~999.9μs |
|
กะการแสดงผล |
-7.5~3000μs |
|
การประมวลผลสัญญาณ |
|
|
ประตู |
ก,บี |
|
ประตูจุดเริ่มต้น |
ขอบเขตเต็ม |
|
ความกว้างของประตู |
จุดเริ่มต้นสู่ช่วงเต็ม |
|
ความสูงของประตู |
5~95% |
|
โหมดทดสอบ |
ชายแดนพีค |
|
การแสดงข้อมูล |
การอ่านในประตู: ช่วงและเส้นทางเสียง |
|
ความละเอียดในการวัด |
0.1 มม |
|
ระบบ/อื่นๆ |
|
|
การใช้พลังงาน |
15W,แตกต่างกันไปตามการกำหนดค่า |
|
การส่งข้อมูล |
อีเธอร์เน็ต 1,000M |
|
มุม |
L-สแกน -75°~+75°, ก้าว 0.1, 1, 10 ปรับได้; S-สแกน -75°~+75° การเพิ่มประสิทธิภาพขั้นตอนอัตโนมัติ |
|
ขนาด |
188×238×403; 100×200×300 |
|
ท่าเรือ |
คำถามที่ 5 |
|
พอร์ตตัวเข้ารหัส |
2 ตัวเข้ารหัสที่เพิ่มขึ้น |
|
พอร์ตยูเอสบี |
2 |
|
พอร์ตไอ/โอ |
แบบกลม |
|
พอร์ตเน็ต |
อีเทอร์เน็ต 100M/1000M |
|
พอร์ตดีบัก |
คอม 1 |
หลักการโครงสร้าง:
HFD-UT8C เป็นโมดูลอิสระซึ่งเชื่อมต่อกับโฮสต์การตรวจสอบผ่านสายเคเบิลเครือข่าย ซอฟต์แวร์ที่ทำงานบนโฮสต์การตรวจสอบจะส่งคำสั่งไปยัง HFD-UT8C ผ่านอินเทอร์เฟซเครือข่าย และรับข้อมูลที่ส่งคืนจาก HFD-UT8C ดังแสดงในรูปด้านล่าง
คุณสมบัติ:
พัฒนาการรอง
ล จัดทำชุดตัวอย่างโปรแกรมไคลเอนต์ DEMO ครบชุด รหัส DEMO มีฟังก์ชันอัลตราโซนิคแบบหลายช่องสัญญาณพื้นฐานอยู่แล้ว ผู้ใช้สามารถอ้างถึงรหัส DEMO สำหรับการพัฒนารองหรือเพิ่มฟังก์ชั่นโดยตรงไปยังรหัส DEMO เพื่อการพัฒนา
ล การเข้าถึงการเขียนโปรแกรมรองที่ออกแบบอย่างพิถีพิถันช่วยให้สามารถตั้งโปรแกรมได้ง่ายและใช้งานง่าย รองรับการดีบักด้วยตนเอง ก่อนการเขียนโปรแกรม ผู้ใช้สามารถส่งเครื่องมือไปยัง HFD-UT2C~UT40C ด้วยตนเองเพื่อทดสอบผลของการปรับเปลี่ยนพารามิเตอร์
คุณสมบัติทางกายภาพที่ยอดเยี่ยม
ล วงจรกระตุ้นอัลตราโซนิกแบบบูรณาการภายใน รูปแบบคลื่นสี่เหลี่ยมเชิงลบ แรงดันไฟฟ้าที่ปรับได้ตั้งแต่ - 25V ถึง - 300V ความกว้างพัลส์ที่ปรับได้ตั้งแต่ 30ns ถึง 1,000ns การจับคู่สูงสุดกับองค์ประกอบการส่งสัญญาณประเภทต่างๆ
ล ภายในที่ผสานรวมกับฟังก์ชันการประมวลผลสัญญาณและการตรวจจับส่วนใหญ่ที่จำเป็นสำหรับอุปกรณ์ตรวจจับข้อบกพร่องล้ำเสียง เช่น การบีบอัดคลื่น A การตรวจจับประตู การวัดเส้นทางเสียง ฯลฯ คุณสามารถตั้งค่าระบบตรวจจับข้อบกพร่องล้ำเสียงมาตรฐานได้อย่างรวดเร็ว
ล เสนอข้อมูลดิบสำหรับการประมวลผลผู้ใช้โดยการส่งข้อมูลการรับ AD แบบดิบไปยังลูกค้า
