รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องขัดท่อรังสี | แบบอย่าง: | HXPC-B1X |
|---|---|---|---|
| ใช้เส้นผ่านศูนย์กลางภายในท่อ: | Φ400-1100มม | แรงดันขาออก: | 150-250กิโลโวลต์ |
| กระแสไฟขาออก: | 3ma | เวลารับสัมผัสเชื้อ: | 0-3 นาที |
| ความเร็วในการเดินทาง: | 12 ม./นาที | ขนาดจุดโฟกัส: | 2.0*2.0 |
| เน้น: | เครื่องเคลื่อนไหวท่อ X-Ray สําหรับการตรวจสอบการปั่น,อุปกรณ์การทดสอบที่ไม่ทําลายล้างสําหรับท่อ,HUATEC เครื่องขัดท่อ ใช้งานง่าย |
||

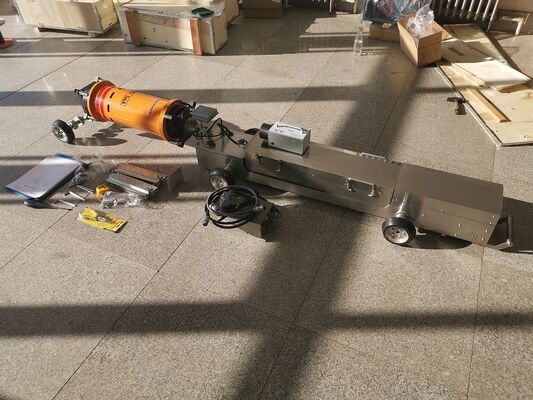

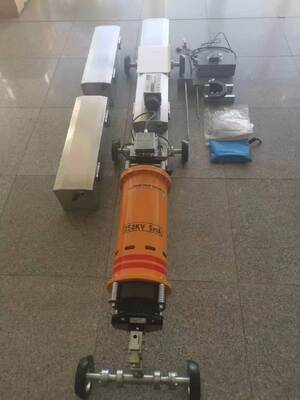

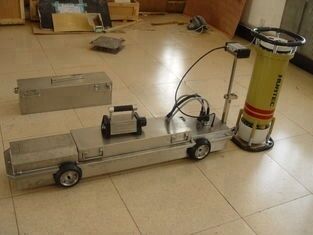

โปรแกรมรวบรวมข้อมูลไปป์ไลน์ X-Ray ของ HUATEC ใช้งานง่าย ตรวจจับแนวเชื่อมของท่อยาว
ซอฟต์แวร์รวบรวมข้อมูลไปป์ไลน์เอ็กซ์เรย์ประกอบด้วยชิ้นส่วนพิเศษที่สามารถตรวจจับแนวการเชื่อมของไปป์ไลน์ที่ยาวได้ โปรแกรมรวบรวมข้อมูลไปป์ไลน์รังสีเอกซ์มีข้อได้เปรียบในด้านคุณภาพการถ่ายภาพรังสีสูง ความไวในการถ่ายภาพสูง อัตราความล้มเหลวต่ำ และประสิทธิภาพการทำงานสูง โปรแกรมรวบรวมข้อมูลไปป์ไลน์เอ็กซ์เรย์มีระบบดูดซับแรงสั่นสะเทือนและการขับขี่ที่แตกต่างกัน แชสซีของตัวรวบรวมข้อมูลไปป์ไลน์เอ็กซ์เรย์สามารถเคลื่อนย้ายไปป์ไลน์ได้อย่างมั่นคงโดยไม่ต้องออกจากศูนย์กลางหรือพลิกคว่ำ โปรแกรมรวบรวมข้อมูลไปป์ไลน์เอ็กซ์เรย์สามารถเคลื่อนย้ายไปป์ไลน์ได้อย่างมีประสิทธิภาพดีเยี่ยม เนื่องจากถูกควบคุมโดย PLC เพื่อป้องกันไม่ให้เกิดการอุดตันและอยู่ภายใต้แรงดันไฟฟ้า ซอฟต์แวร์รวบรวมข้อมูลไปป์ไลน์ X-ray นั้นง่ายต่อการแยกออกเป็นหลายส่วนแล้วประกอบเข้าด้วยกัน ดังนั้นจึงง่ายต่อการพกพา คุณสามารถเปลี่ยนพารามิเตอร์การรับแสงและทำให้โปรแกรมรวบรวมข้อมูลไปป์ไลน์ X-ray เคลื่อนที่ หยุด และเปิดรับแสงกับแหล่งควบคุมภายนอก โปรแกรมรวบรวมข้อมูลไปป์ไลน์ X-ray นั้นใช้งานง่าย
การแสดงหลัก
โปรแกรมรวบรวมข้อมูลสามารถควบคุมการรับแสงเมื่อเดินหน้า และไม่มีการสัมผัสระหว่างถอยหลัง
ระหว่างวิ่งในท่อ สามารถควบคุมความเร็วได้โดยอัตโนมัติตามความชันของท่อ (ขึ้นหรือลง)
ในระหว่างกระบวนการทำงานและการสัมผัส มีฟังก์ชันการตรวจจับข้อผิดพลาด (สำหรับน้ำ สิ่งกีดขวาง ความผิดปกติของแหล่งจ่ายไฟ กระแสไฟเกิน แรงดันไฟเกิน ความร้อนเกินของส่วนประกอบ กระแสไฟตก ฯลฯ) หากตรวจพบข้อผิดพลาด โปรแกรมรวบรวมข้อมูลจะย้อนกลับทันทีเพื่อให้ได้รับการป้องกันแบบเต็มเวลา และสามารถควบคุมได้ในระหว่างการย้อนกลับเมื่ออยู่ในสถานะผิดพลาด
การปรับเวลาระยะไกล: เพื่อปรับเวลาเปิดรับแสงนอกท่อ (คำแนะนำการใช้งานระบุไว้ในเมนูอุปกรณ์)
PLC และหน้าจอสัมผัสได้รับการติดตั้งภายในซอฟต์แวร์รวบรวมข้อมูลเพื่อแสดงสถานะการทำงานแบบเรียลไทม์ และมีฟังก์ชันตรวจสอบตัวเองเพื่อแจ้งผู้ปฏิบัติงานถึงข้อผิดพลาดและวิธีแก้ไขที่สามารถรับประกันความคืบหน้าในการตรวจจับได้อย่างราบรื่น
กำลังขับคงที่ทำให้ฟิล์มมีคุณภาพสม่ำเสมอ
เซ็นเซอร์ได้รับการแก้ไขเพื่อตรวจจับน้ำ สิ่งกีดขวาง ความผิดปกติของแหล่งจ่ายไฟ (กระแสไฟเกิน แรงดันไฟเกิน) กระแสไฟต่ำ แรงดันไฟต่ำ และอุณหภูมิเกิน ทันทีที่เกิดข้อผิดพลาดข้างต้น PLC จะสั่งให้ซอฟต์แวร์รวบรวมข้อมูลย้อนกลับโดยอัตโนมัติเพื่อป้องกัน
แรงดันไฟฟ้าที่ได้รับสามารถปรับได้อย่างต่อเนื่อง
ข้อมูลจำเพาะของ X Ray Pipeline Crawler
|
แบบอย่าง ข้อมูลจำเพาะ |
HXPC-100A1 |
HXPC-100A2 |
HXPC-100B |
HXPC-100C |
HXPC-100D |
HXPC-100E |
|
ช่วงการตรวจจับเส้นผ่านศูนย์กลางท่อ |
Φ610—Φ1219มม |
Φ610มม. –Φ1422มม |
Φ410—Φ1,016มม |
Φ273—Φ710มม |
Φ219—Φ510มม |
Φ159—Φ168มม |
|
น้ำหนักรวม |
140กก |
155กก |
125กก |
100กก |
70กก |
40กก |
|
ความยาวตัวรวบรวมข้อมูล |
2200มม |
2200มม |
2000มม |
2000มม |
1770มม |
1770มม |
|
ความเร็วคืบคลาน |
16-18M/นาที |
16-18M/นาที |
16-18M/นาที |
16-18M/นาที |
16-18M/นาที |
16-18M/นาที |
|
ระยะทางที่คืบคลาน |
ไป-กลับ 8 กม |
ไป-กลับ 8 กม |
ไป-กลับ 8 กม |
ไป-กลับ 8 กม |
ไป-กลับ 8 กม |
ไป-กลับ 8 กม |
|
ข้อผิดพลาดในการค้นหา |
±5มม |
±5มม |
±5มม |
±5มม |
±5มม |
±5มม |
|
แรงดันขาออกสูงสุด |
300Kv |
350Kv |
250Kv |
200Kv |
150Kv |
120Kv |
|
Max.กระแสไฟออก |
3mA |
3mA |
3mA |
3mA |
3mA |
3mA |
|
ความสามารถในการปีนเขา |
45° |
45° |
45° |
45° |
45° |
27° |
|
จุดโฟกัส มม |
1.0x3.0 |
1.0x2.3 |
1.0x2.0 |
1.0x2.0 |
1.0x2.0 |
0.8x3.5 |
|
มุมการแผ่รังสี |
360°*35° |
360°*35° |
360°*30 |
360°*38 |
360°*38 |
360°*38° |
|
กำลังขับ |
1.0KW |
1.5KW |
0.75KW |
0.6KW |
0.5KW |
0.5KW |
|
พลังงานแบตเตอรี่ |
22Ah/120V |
22Ah/120V |
17Ah/120V |
12Ah/120V |
10Ah/96V |
7ชม./96V |
|
กำลังมอเตอร์ |
300W |
300W |
300W |
200W |
150W |
100W |
|
เวลารับสัมผัสเชื้อ |
1วิ~1ชมปรับได้ต่อไป |
1วิ~1ชมปรับได้ต่อไป |
1วิ~1ชมปรับได้ต่อไป |
1วิ~1ชมปรับได้ต่อไป |
1 วินาที~1ปรับได้ต่อไป |
1 วินาที~1ปรับได้ต่อไป |
|
แรงดันไฟฟ้าที่ได้รับ |
5 ตัวเลือก |
5 ตัวเลือก |
5 ตัวเลือก |
5 ตัวเลือก |
5 ตัวเลือก |
5 ตัวเลือก |
|
อุณหภูมิในการทำงาน |
-40°~ 70° |
-40°~ 70° |
-30°~ 70° |
-30°~ 70° |
-30°~ 70° |
-30°~ 70° |
|
Max.เจาะความหนา |
35มม |
42มม |
30มม |
24มม |
16มม |
12มม |
ซอฟต์แวร์รวบรวมข้อมูลมีชิ้นส่วนด้านล่างเป็นอุปกรณ์เสริมมาตรฐาน: :
ยานพาหนะหลัก
กองกรดตะกั่ว: 1
เครื่องเอ็กซ์เรย์:
คู่มือการใช้งาน
ใบรับรองการสอบเทียบ
