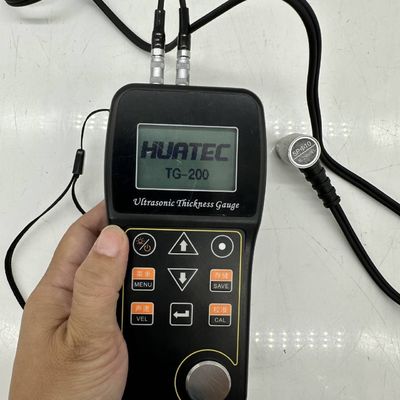

TG-200 ความแม่นยำสูงผ่านการเคลือบผิวเครื่องวัดความหนาของผนังอัลตราโซนิกเหล็กหล่อเสริมอุณหภูมิสูง Probes อุปกรณ์ตรวจสอบการต่อเรือปิโตรเลียม

ขอบเขตการใช้งาน

เกจวัดความหนานี้ใช้โหมดเสียงสะท้อนหลายโหมด (IE, EE) ซึ่งสามารถวัดความหนาของผลิตภัณฑ์ผ่านความหนาของการเคลือบบางอย่างได้ เครื่องมือนี้สามารถติดตั้งหัววัดความหนาอัลตราโซนิกพัลส์แคบ ซึ่งสามารถใช้โหมด EE เพื่อผ่านชั้นเคลือบ ชั้นสนิม และวัดความหนาของตัวชิ้นงานได้อย่างแม่นยำระหว่าง 3-20 มม. และความแม่นยำในการวัดความหนาสามารถเข้าถึง 5μm; นอกจากนี้ยังสามารถติดตั้งกับหัววัดความหนาธรรมดาซึ่งมีช่วงการตรวจจับที่สามารถเข้าถึงได้ 0.60 มม. ~ 500 มม. เครื่องมือนี้สามารถวัดแผ่นต่างๆ และชิ้นส่วนแปรรูปต่างๆ ได้อย่างแม่นยำ และสามารถนำมาใช้กันอย่างแพร่หลายในปิโตรเลียม เคมี โลหะวิทยา การต่อเรือ การบิน การบินและอวกาศ และสาขาอื่นๆ

พารามิเตอร์ทางเทคนิค

หลักการพื้นฐาน

หลักการวัดความหนาของอัลตราโซนิคนั้นคล้ายคลึงกับการวัดคลื่นแสง พัลส์อัลตราโซนิกที่ปล่อยออกมาจากโพรบจะไปถึงวัตถุที่วัดและแพร่กระจายในวัตถุ เมื่อไปถึงส่วนต่อประสานวัสดุ มันก็จะสะท้อนกลับไปยังโพรบ ความหนาของวัสดุที่วัดได้ถูกกำหนดโดยการวัดเวลาการแพร่กระจายของอัลตราโซนิกในวัสดุอย่างแม่นยำ

คุณสมบัติเครื่องดนตรี

• มีการนำโหมดการวัดสามโหมด ได้แก่ PE IE และการทดสอบมาใช้เพื่อวัดความหนาได้อย่างแม่นยำโหมด IE ช่วยให้เกจวัดความหนาผ่านการเคลือบผิวได้
• ใช้ชิปจับเวลาความแม่นยำสูงและรูปแบบการสอบเทียบ v-path พร้อมช่วงการวัดที่กว้างและความแม่นยำในการวัดสูง
• ข้อมูลการวัดสามารถจัดเก็บได้อย่างสมบูรณ์ รวมถึงค่าการวัดความหนา ความเร็วเสียงที่วัดได้ และข้อมูลเวลา
• ใช้แบตเตอรี่อัลคาไลน์เบอร์ 5 สองก้อนสำหรับจ่ายไฟ
• ความละเอียดในการแสดงผลคือ 0.01 มม. และขีดจำกัดข้อผิดพลาดคือ 0.4% H (H คือความหนาของชิ้นงาน)
• ความคมชัดของจอแสดงผลคริสตัลเหลวสามารถปรับได้ และมีจอแสดงผล LED แบ็คไลท์ ซึ่งสามารถใช้งานได้ในสภาพแวดล้อมที่มีแสงต่างๆ

พารามิเตอร์การทำงานหลัก

• มีการสอบเทียบเป็นศูนย์ซึ่งสามารถแก้ไขข้อผิดพลาดของระบบได้โดยอัตโนมัติ
• หากทราบความหนา จะสามารถวัดความเร็วเสียงกลับไปได้เพื่อปรับปรุงความแม่นยำในการวัด
• มีฟังก์ชันพร้อมท์สถานะการเชื่อมต่อเพื่อให้เข้าใจสถานะการวัดโดยสังหรณ์ใจ
• มีฟังก์ชั่นแสดงพลังงานซึ่งสามารถแสดงพลังงานที่เหลืออยู่ของแบตเตอรี่ได้แบบเรียลไทม์

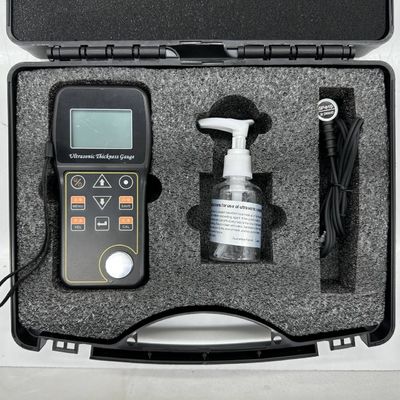

การจัดส่งแบบมาตรฐาน:

หน่วยหลัก 1 ชิ้น

โพรบชนิดพื้นฐาน 5M 10mm

ข้อต่อ

กระเป๋าใส่

คู่มือ

ใบรับรองการสอบเทียบ

ซอฟต์แวร์พีซี

อุปกรณ์เสริมเพิ่มเติม:

โพรบต่างๆ

ข้อต่อสำหรับอุณหภูมิสูง

บล็อกขั้นบันได
