รายละเอียดสินค้า:
|
| เครื่องลดทอน: | ทุกๆ 12dB ± 1dB | โหมดทดสอบ: | เดี่ยว/คู่ |
|---|---|---|---|
| การทำให้หมาด ๆ: | 400、 80Ω | แสดง: | จอ LCD สี TFT ขนาด 5.7 นิ้ว ความละเอียด 640×480 |
| ชีพจรกะ: | -7.5 ‰ 3000μs | อัตราการซ้ํากระแส: | 25-800Hz ปรับอัตโนมัติ |
| ปณิธาน: | ≥36dB (รุ่นโพรบ: 5MHz 14 มม. เส้นผ่านศูนย์กลาง) | ||
| เน้น: | 5เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย ultrasonic หน้าจอ TFT ขนาด.7 นิ้ว,เครื่องทดสอบ NDT ขับคลื่นสแควร์,เครื่องตรวจสอบความผิดพลาดของภาชนะความดันทางรถไฟ |
||

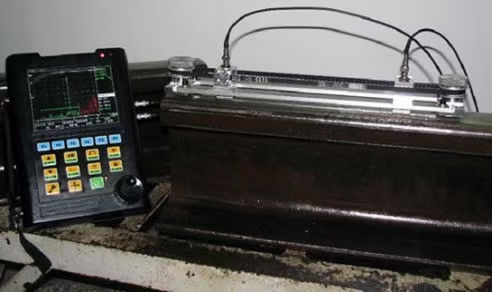

FD-GT-1010 ดิจิตอล 5.7 นิ้วหน้าจอ TFT เครื่องตรวจจับข้อบกพร่องแบบอัลตราโซนิค Square Wave Drive รถไฟความดันเรือ NDT เครื่องทดสอบ
เครื่องตรวจจับข้อบกพร่องแบบอัลตราโซนิคแบบดิจิตอลรุ่น FD-GT-1010 ได้รับการพัฒนาด้วยเทคนิคชั้นนำในตลาดภายในประเทศ: การขับเคลื่อนคลื่นสี่เหลี่ยม มีเสถียรภาพในด้านประสิทธิภาพ พกพาสะดวก ใช้งานง่าย เป็นอุปกรณ์ที่มีราคาต่อต้นทุนสูง เป็นไปตามมาตรฐานเรือใหม่ TSG R0004-2009 และมาตรฐานยุโรป EN12668-1:2010
หน้าจอที่ติดตั้งจะใช้หน้าจอ TFT ความละเอียดสูง 1/2-TR (640×480) เพื่อรักษาสภาพการทำงานที่ดีกลางแจ้งหรือในแสงแดดจ้า ใช้พลังงานจากแบตเตอรี่ที่มีอายุการใช้งาน 6-8 ชั่วโมงในการให้บริการอย่างต่อเนื่อง
มีน้ำหนักเพียง 1.5 กก. ใช้ได้กับงานเคลื่อนที่หรือทางอากาศสำหรับการกลายเป็นหิน ภาชนะรับความดัน พลังงานไฟฟ้า และการขนส่งทางรถไฟ
ข้อมูลจำเพาะ:
| ตัวลดทอนสัญญาณ | ทุกๆ 12dB ± 1dB |
| สัญญาณรบกวนอินพุตเทียบเท่า | <80×10-9วี/√เฮิรตซ์ |
| การส่งผ่านพัลส์ | คลื่นสี่เหลี่ยมเชิงลบ แรงดันไฟฟ้าปรับได้ตั้งแต่ 25 ถึง 250V ต่อเนื่อง โดยมีขั้นละ 25V; ความกว้างปรับได้ตั้งแต่ 30 ถึง 1,000ns อย่างต่อเนื่อง โดยมีขั้นละ 5ns ในการเปลี่ยน 400Ω/200V ขอบทั้งสองจะสั้นกว่า 10ns และพัลส์จะถูกปรับให้เหมาะสมในไดรฟ์ |
| โหมดทดสอบ | เดี่ยว/คู่ |
| การทำให้หมาด ๆ | 400,80Ω |
| ความถี่ในการทำงาน | แถบกว้างและแถบแคบอยู่ในกะ กว้าง: 0.5-15MHz; แคบ: 1.5 ~ 3MHz |
| ได้รับ | 0.0~110.0dB ขั้นตอน: 0.1/1.0/2.0/6.0dB; เพิ่มขั้นตอนการเร่งความเร็วอัตโนมัติบน Shift 0.1 Db |
| ตัวเลือกความเร็ว | 1,000 ~ 1500 ม. / วินาที ปรับความต่อเนื่องได้ ความเร็วที่กำหนดล่วงหน้าไว้ล่วงหน้า 30 รายการสำหรับวัสดุทั่วไป |
| ความคุ้มครอง | 0.0 ~ 10,000 มม. (คลื่นตามยาวของเหล็ก) ปรับความต่อเนื่องได้ขั้นต่ำ 0.1 มม. |
| การแก้ไข | บวก, ลบ, เล่นเต็มที่, RF |
| เกณฑ์และการเตือน | สองเกณฑ์/ประตูที่มีเงื่อนไขการแจ้งเตือนแบบเรียลไทม์ของไดรฟ์ฮาร์ดแวร์เสริม |
| คลื่นโปรเกรสซีฟ คลื่นถดถอย และรูป DAC สัญญาณเตือนแบบอะคูสติกหรือแบบออปติคัล | |
| โหมดการวัด: จุดสูงสุด, ขอบด้านหน้า | |
| แสดง | จอ LCD สี TFT ขนาด 5.7 นิ้ว ความละเอียด 640×480 |
| การเปลี่ยนแปลงของชีพจร | -7.5~3000μs |
| โพรบ Zeroing | 0~999.9μs |
| ความถี่ซ้ำของพัลส์ | 25~800Hz ปรับอัตโนมัติ |
| ข้อผิดพลาดเชิงเส้นแนวตั้ง | ≤3% |
| ข้อผิดพลาดเชิงเส้นแนวนอน | ≤0.4% |
| ความไวส่วนเกิน | ≥60dB (รูก้นแบน200Φ2 |
| ปณิธาน | ≥36dB (รุ่นโพรบ: 5MHz 14 มม. เส้นผ่านศูนย์กลาง) |
| ช่วงไดนามิก | ≥32dB |
| ปฏิเสธ | (0~90)%; ไม่มีความเสียหายต่อความเป็นเส้นตรงและการได้รับ |
| ระดับเสียงรบกวน | <10% (คลื่นตามยาวเหล็ก 250 มม.) |
| ท่าเรือ | ขั้วต่อเกียร์: Q9 (BNC) |
| โฮสต์ USB | |
| พอร์ตไมโคร SD | |
| พาวเวอร์ซัพพลาย | แบตเตอรี่ Li ที่มีความจุสูงและไม่มีเอฟเฟกต์หน่วยความจำ ใช้งานได้นาน 6~8 ชั่วโมง |
| ที่ชาร์จในตัว (หรือเอาท์ซอร์ส); ไฟฟ้ากระแสสลับ: 220V | |
| มาตรฐานอัลตราโซนิก | เข้ากันได้กับ EN12668-1 |
| ตามมาตรฐาน JB/T 10061-1999 | |
| น้ำหนัก | ประมาณ 1.50 กก. (แบตเตอรี่ในตัวและอุปกรณ์ชาร์จ) |
| มิติ | 246มม.×166มม.×47มม |
คุณสมบัติ:
เครื่องสแกนรอยต่อแบบเชื่อมรางราง
เครื่องสแกนรอยต่อสำหรับการเชื่อมรางราง-HSCQc1-H2 ได้รับการออกแบบมาเพื่อตรวจจับการเจือปน รูเจาะ และการทำให้บริสุทธิ์ภายในส่วนกลางของรอยเชื่อมของหน้าตัดของราง
คุณสมบัติ
1. เครื่องสแกนมีหัวจับโพรบสองตัวที่สามารถเคลื่อนไปในทิศทางตรงกันข้ามได้
2. เส้นทางเสียงทั้งหมดยังคงอยู่ในชิ้นเหล็กของราง
3. วางเครื่องสแกนที่มีโพรบ TR คู่หนึ่งไว้ที่ส่วนกลางของราง และปรับปุ่มในขณะที่โพรบจะเคลื่อนจากจุดเริ่มต้นของไม้บรรทัดไปยังระยะใกล้ ซึ่งจะทำให้กระบวนการตรวจจับสำเร็จตั้งแต่หัวถึงด้านล่างของหน้าตัดของรอยเชื่อม ความลึกของตำหนิสามารถอ่านได้จากไม้บรรทัด เครื่องสแกนสามารถดูดซับสารแม่เหล็กได้
4. มีโครงสร้างเรียบง่าย น้ำหนักเบา และมีความทนทานสูง มีถุงกันน้ำสำหรับพกพาสะดวก
5. สามารถจับคู่กับเครื่องมือ UT ใด ๆ ที่มีคู่ขั้วต่อ TR
6. พกพาสะดวกยิ่งขึ้นเมื่อใช้ร่วมกับรุ่น HUATEC FD-GT-1010 และ FD-GT-1020 และเหมาะสำหรับงานภาคสนาม
