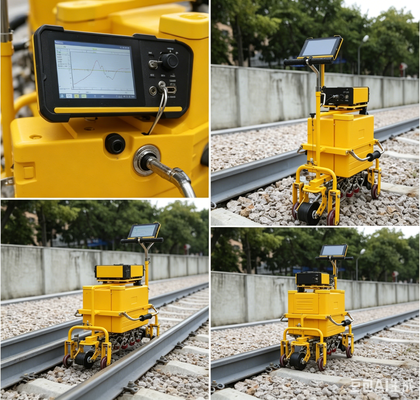

FD-GT-20 เครื่องตรวจจับข้อบกพร่องแบบอัลตราโซนิกรถไฟน้ำหนักเบา 10 ช่อง A/B สแกน WIFI GPS ที่เก็บข้อมูลบนคลาวด์รางรถไฟตรวจสอบข้อบกพร่องรถเข็น
เครื่องตรวจจับข้อบกพร่องราง HUATEC FD-GT-20 เป็นผลิตภัณฑ์ดิจิตอลทั้งหมดของ Goworld รุ่นที่สามพร้อมจอแสดงผลสี TFT และรถเข็นน้ำหนักเบาที่ใช้สำหรับการรถไฟระบบ. ตามมาตรฐาน TB/T 2340-2012 UT Rail Tester ที่ออกโดยกระทรวงรถไฟ(จีน) อุปกรณ์นี้มีความสามารถในการตรวจจับรางที่มีขนาดตั้งแต่ 43~75กก./ม. ใช้ได้กับรถไฟ รถไฟความเร็วสูง และรถไฟใต้ดิน
ข้อมูลจำเพาะทางเทคนิค
| ช่อง |
10 ช่อง: 9 ช่องตรวจสอบ และ 1 ช่องสอบเทียบ |
| ประเภทโพรบ |
โพรบองค์ประกอบคู่มุมที่แตกต่างกันที่มีความถี่ระหว่าง 2 - 2.5 MHz รวมถึงโพรบ 70° 6 ตัว, โพรบ 37° 2 ตัว และโพรบ 1 0° |
| เต้ารับ |
บีเอ็นซี |
| การจัดเรียงโพรบและพื้นที่การตรวจจับ |
การตรวจจับความเสียหายของชิ้นส่วนหลักทั้งหมดของรางอย่างครอบคลุม ได้แก่:
หัววัด 70° 2 อันจะสแกนด้านซ้ายของหัวราง
หัววัด 70° 2 อันจะสแกนตรงกลางของหัวราง
ขาวัด 70° 2 อันสแกนทางด้านขวาของหัวราง
2 37° โพรบสแกนเอวราง (รอยแตกของสกรูและรอยแตกเฉียงอื่นๆ)
หัววัด 1 0° สแกนหัวราง เอวราง ก้นราง รอยแตกแนวนอนของรูสกรู
|
| ช่วงความถี่ |
1.5MHz~3.0MHz |
| ได้รับ |
0~80dB |
| การปฏิเสธ |
ปิดใหญ่ |
| ช่วงไดนามิก |
ไม่น้อยกว่า 16dB โดยมีการปฏิเสธขั้นต่ำ 2 ~ 6dB โดยมีการปฏิเสธสูงสุด |
| ปราศรัย |
400Hz ต่อช่อง |
| โหมดการแสดง |
A-scanB-scanA+B scan |
| ตรวจจับช่วง |
สามารถปรับด้วยตนเองหรืออัตโนมัติตามประเภทรางที่เลือก |
| ข้อผิดพลาดของตัวลดทอนสัญญาณ |
ข้อผิดพลาดในการทำงานต่อ 12dB ไม่เกิน ± 1dB |
| ข้อผิดพลาดของเส้นไลเนอร์ในแนวตั้ง |
≤1% |
| ข้อผิดพลาดเชิงเส้นแนวนอน |
≤15% |
| วงดนตรีเครื่องขยายเสียง |
-3dB 1.5MHz~3.0MHz |
| ช่วงการปิดกั้น |
ขนาดไม่เกิน 20 มม |
| ผลกระทบของสถานะปราบปรามต่อผลการวัด |
เมื่อการปราบปรามของเครื่องมืออยู่ในสถานะที่แตกต่างกัน ความแตกต่างของแอมพลิจูดคือ 10 dB±2 dB การเปลี่ยนแปลง ΔM ของความแตกต่างระหว่างสองเสียงสะท้อนนั้นไม่เกิน 2 dB |
| ผลกระทบของแรงดันไฟฟ้าในการทำงานต่อความสูงของเสียงสะท้อนและความไวในการตรวจจับข้อบกพร่อง (สัญญาณเตือน) ของเครื่องตรวจจับข้อบกพร่อง |
ภายในช่วงแรงดันไฟฟ้าที่ใช้งานที่กำหนด ตำแหน่งเกตและระดับสัญญาณเตือนของเครื่องตรวจจับข้อบกพร่องไม่ควรเปลี่ยนแปลงอย่างมีนัยสำคัญ และความแปรผันของแอมพลิจูดของเสียงก้อง ΔNd และความไวในการตรวจจับ (สัญญาณเตือน) เปลี่ยนแปลง ΔSd จะต้องไม่เกิน 1 dB |
| ข้อผิดพลาดในการสุ่มตัวอย่างแบบดิจิทัล |
ความแปรผันของแอมพลิจูดของสัญญาณสูงสุดถึงต่ำสุดไม่ควรเกิน ±5% ของความสูงของหน้าจอ |
| เวลาตอบสนองของเครื่องตรวจจับข้อบกพร่องแบบดิจิตอล |
เวลาตอบสนองของเครื่องตรวจจับข้อบกพร่องแบบดิจิทัลไม่ควรเกิน 5ms |
|
ความกว้างของระยะทาง
ลักษณะเฉพาะ
|
หัววัดคลื่นตามขวางจะตรวจจับรูตามขวางที่มีรูรับแสงเท่ากันและพาธเสียงที่ต่างกัน หัววัด 0° ตรวจจับก้นแบนขนาดใหญ่ที่มีเส้นทางเสียงที่แตกต่างกัน และความแตกต่าง ΔW ของความสูงของคลื่นสะท้อนควรเป็นไปตามข้อกำหนดต่อไปนี้:
โพรบ 0°: ΔW ≤ 12dB ในช่วงตั้งแต่ความลึก 20 มม. ถึงช่วงสูงสุดของเส้นโค้งลักษณะแอมพลิจูดของช่วง ΔW ≤ 8dB ในช่วงจากจุดสูงสุดของเส้นโค้งลักษณะแอมพลิจูดระยะทางจนถึงความลึก 150 มม.:
โพรบ 37°: ΔW≤12dB ในช่วงตั้งแต่ความลึก 20 มม. ถึงช่วงสูงสุดของเส้นโค้งลักษณะแอมพลิจูดของช่วง ΔW≤8dBในช่วงจากจุดสูงสุดของเส้นโค้งลักษณะแอมพลิจูดระยะทางจนถึงความลึก 150 มม.
โพรบ 70°: ΔW ≤ 12 dB ในช่วงตั้งแต่ 10 มม. ถึง 70 มม. ซึ่งสอดคล้องกับความลึกในการตรวจจับ
|
| ส.ร |
O° Probe: ตรวจจับพื้นผิวด้านล่างบนบล็อกทดสอบ เมื่อความสูงของคลื่นถึง 80% อัตราความไวคงที่จะมากกว่าหรือเท่ากับ 24 dB อัตราส่วนสัญญาณต่อเสียงรบกวนไม่น้อยกว่า 16 เดซิเบล
หัววัด 37°: ตรวจจับรูสกรูและรอยแตกด้านบน 3 มม. ที่ความเอียง 37° บนบล็อกทดสอบ ทำให้คลื่นทั้งสองเท่ากัน เมื่อความสูงของคลื่นถึง 80% ขอบความไวคงที่จะมากกว่าหรือเท่ากับ 22dB อัตราส่วนสัญญาณต่อเสียงรบกวนไม่น้อยกว่า 8dB
โพรบ 70°: บนบล็อกทดสอบ คลื่นทุติยภูมิใช้เพื่อตรวจจับรูก้นแบน φ4 มม. เมื่อความสูงของคลื่นถึง 80% ขอบความไวคงที่จะมากกว่าหรือเท่ากับ 20dB อัตราส่วนสัญญาณต่อเสียงรบกวนไม่น้อยกว่า 10dB
|
| ความไวแสงส่วนเกิน |
หัววัด 0°: ตรวจจับพื้นผิวด้านล่าง 110 มม. ของบล็อกทดสอบ เมื่อคลื่นสูงถึง 80% ขอบความไวไม่น้อยกว่า 36dB
โพรบ 37° และโพรบ 70°: ตรวจจับ Φ3×65 ทะลุผ่านรูบนบล็อกทดสอบ ขอบความไวไม่น้อยกว่า 40dB เมื่อคลื่นสูงถึง 80%
|
| ความสามารถในการตรวจจับข้อบกพร่องแบบไดนามิก (ความสามารถในการตรวจจับข้อบกพร่อง) |
ด้วยโพรบเฉพาะราง 0°, 37°, 70° คุณจะพบข้อบกพร่องแบบแมนนวลทั้งหมดบนบล็อกทดสอบเปรียบเทียบราง ยกเว้นรอยแตกร้าวด้านล่าง 15° และสัญญาณแจ้งเตือนที่เกี่ยวข้องจะออก |
| โหมดการปรับประตูสัญญาณเตือน |
ตำแหน่งเริ่มต้น ความกว้าง และระดับของประตูสัญญาณเตือนสามารถปรับได้ด้วยตนเอง |
| โหมดปลุก |
สัญญาณเตือนแบบเรียลไทม์ (สัญญาณเตือนคลื่นขาเข้าและสัญญาณเตือนคลื่นสูญเสีย)
สัญญาณเตือนคลื่นคู่แบบรูสกรู
หน่วงเวลาปลุกหนึ่งในสอง
|
| สัญญาณเตือนภัย |
สามารถปรับโหมดการเตือนด้วยเสียงและแสง ระดับเสียงและความถี่การเตือนได้ |
| การวัดรูปคลื่น |
วัดและแสดงเส้นทางเสียงคลื่นสูงสุด ระยะห่างแนวนอนและแนวตั้งในประตูโดยอัตโนมัติ |
| เส้นโค้งกำไร |
ผู้ใช้สามารถปรับเส้นโค้งเกน (8 จุด) ได้ตามความต้องการที่แท้จริง |
| บันทึกการตรวจจับข้อบกพร่อง |
บันทึกข้อมูลแบบเต็ม (สูงสุด 50 กม.) สามารถส่งออกและเล่นข้อมูลได้ |
| วิธีการป้อนข้อมูลการดำเนินงาน |
อินพุตหน้าจอสัมผัส |
| แสดง |
ความละเอียด1280×800 |
| หน้าจอสัมผัส |
Capacitive มีความแข็งแรงสูง ทนต่อการขีดข่วน
รองรับการเขียนด้วยลายมือ
|
| พอร์ต |
ยูเอสบี 2.0
แลน 100Mbps
อินเตอร์เน็ตไร้สาย 802.11a/b/g/n
บลูทูธ BT4.0
|
| พลัง |
DC 12V (ชุดแบตเตอรี่ลิเธียม) |
| เวลาทำงาน |
≥8ชม |
| ความจุถังเก็บน้ำ |
≥20ลิตร |
| ความแม่นยำในการแสดงภาพประเภท B |
ทั้ง ordinate และ abscissa มีขนาด 2 มม |
| ความแม่นยำของวงล้อรหัส |
2มม |
| ความเร็วในการตรวจจับข้อบกพร่อง |
สูงสุด 5.0 กม./ชม |
| อุณหภูมิในการทำงาน |
-15°C~45°C |
| มิติ |
ขนาดโดยรวมของรถในสภาพการทำงานคือประมาณ 780 มม. × 290 มม. × 1,006 มม. |
| น้ำหนัก |
โครงมีน้ำหนักประมาณ 24 กก. เครื่องมืออัลตราโซนิคมีน้ำหนักประมาณ 2.4 กก. แบตเตอรี่เครื่องมือคือ 830g; เทอร์มินัลการทำงาน (คอมพิวเตอร์แท็บเล็ตสามหลักฐาน) คือ 730g; รถเข็นที่มีหัววัด 5 กลุ่มมีน้ำหนักประมาณ 1.4 กก. |
1. ข้อมูลเบื้องต้นเกี่ยวกับเครื่องตรวจจับข้อบกพร่องแบบอัลตราโซนิกรางดิจิทัล FD-GT-20
เครื่องตรวจจับข้อบกพร่องราง FD-GT-20 เป็นผลิตภัณฑ์ดิจิทัลทั้งหมดรุ่นที่สามของกลุ่ม HUATEC พร้อมจอแสดงผลสี TFT และรถเข็นน้ำหนักเบาที่ใช้สำหรับระบบรางรถไฟ ตามมาตรฐาน TB/T 2340-2012 UT Rail Tester ที่ออกโดยกระทรวงรถไฟ (จีน) อุปกรณ์นี้มีความสามารถในการตรวจจับรางที่มีขนาดตั้งแต่ 43~75กก./ม. สามารถตรวจพบข้อบกพร่องต่าง ๆ ที่ส่วนหัว เว็บ และได้อย่างมีประสิทธิภาพหน้าแปลนของรางที่ใช้กับรถไฟ รถไฟความเร็วสูง และรถไฟใต้ดิน
เครื่องมือนี้ใช้โฮสต์อัลตราโซนิก + โหมดเทอร์มินัลการทำงานและเชื่อมต่อผ่าน WIFI ไร้สาย ในขณะที่ปรับปรุงประสบการณ์การดำเนินงานของลูกค้า ฟังก์ชัน Internet plus ของเครื่องมือสามารถขยายได้เพื่อให้บรรลุถึงฟังก์ชันที่หลากหลาย เช่น การแยกการตรวจจับระหว่างมนุษย์กับเครื่องจักร ข้อมูลออนไลน์ การจัดเก็บข้อมูลแบบเรียลไทม์แบบออฟไลน์ การระบุตำแหน่ง GPS การจัดเก็บข้อมูลบนคลาวด์ ฯลฯ และคุณสามารถปรับแต่งเทอร์มินัลการทำงานด้วยคลื่นอัลตราโซนิกของคุณเองได้ตามความต้องการของลูกค้า
2. คุณสมบัติ
(1) โครงรถเข็นมีขนาดกะทัดรัด ทนทาน และบำรุงรักษาง่าย
(2) ถังเก็บน้ำกล่องเครื่องมือในตัวความจุขนาดใหญ่
(3) ตัวยึดหัววัดยกแบบรวมหัววัดสามารถถอดและเปลี่ยนได้ง่าย
(4) ขนาดเล็กและพกพาได้พร้อมแผงสัมผัสแบบสัมผัสสามทางอุตสาหกรรม
(5) ตัวชี้วัดประสิทธิภาพที่ดีเยี่ยม สอดคล้องกับมาตรฐานที่เกี่ยวข้อง
(6) รองรับตำแหน่ง GPS, ที่เก็บข้อมูลบนคลาวด์, การรู้จำเสียงอัตโนมัติและฟังก์ชั่นอื่น ๆ
(7) แอพพลิเคชั่นที่ตอบสนองความต้องการในการตรวจจับข้อบกพร่อง

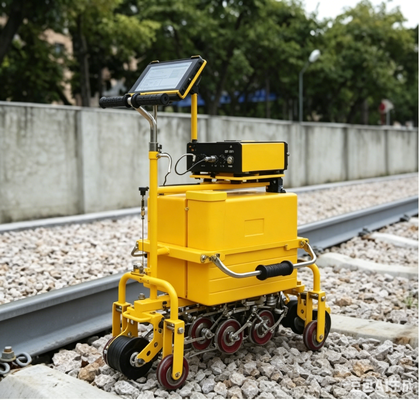

3. โครงสร้างลักษณะรถเข็น
4. โครงสร้างลักษณะเครื่องดนตรี
เครื่องมือมีขนาดเล็กและพกพาได้ ขนาดโดยรวม: 94X222X225 มม. น้ำหนักสุทธิประมาณ 1.8 กก.
5.ถังเก็บน้ำในกล่องเครื่องมือในตัวความจุขนาดใหญ่
ถังน้ำพลาสติกที่เติมน้ำได้คือ 20 ลิตร
6. ตัวยึดหัววัดแบบรวม
หัววัดทั้งหมดปิดอยู่ที่ด้านล่างของรถ ซึ่งสามารถยกหรือถอดออกได้ด้วยวิธีเดียว และสามารถถอดและเปลี่ยนหัววัดได้สะดวกยิ่งขึ้น
7. แท็บเล็ตสามหลักฐานอุตสาหกรรม
แท็บเล็ตหน้าจอสัมผัสอุตสาหกรรมสามหลักฐาน กันฝุ่น กันน้ำ และกันกระแทก
8. ซอฟต์แวร์แอพพลิเคชั่นตรวจจับข้อบกพร่องเฉพาะเครื่องมือ
สำหรับลักษณะการทำงานของแผงสัมผัส ซอฟต์แวร์แอพพลิเคชั่นที่ออกแบบมาเป็นพิเศษช่วยให้การเลือกฟังก์ชันและการปรับพารามิเตอร์ทำได้ง่ายขึ้น
9. ซอฟต์แวร์เล่นข้อมูลการตรวจจับข้อบกพร่องของคอมพิวเตอร์
ความเร็วในการเล่นข้อมูลสามารถปรับได้ รองรับการเล่นอัจฉริยะ การคัดกรองเหตุการณ์ สถิติ การค้นหาข้อมูล การพิมพ์ การส่งออก และฟังก์ชั่นอื่นๆ
ภาคผนวก 1. คุณสมบัติและคุณสมบัติ
- ลักษณะโฮสต์มีขนาดกะทัดรัด แข็งแรง และเบา และการประกอบและถอดชิ้นส่วนทำได้ง่าย การปรับตัวด้านสิ่งแวดล้อมที่ดี อุณหภูมิสภาพแวดล้อมในการทำงาน -15 °C ~ 45 °C เวลาทำงานต่อเนื่องไม่น้อยกว่า 8 ชั่วโมง ป้องกันการสั่นสะเทือนและป้องกันการรบกวน เกรดการป้องกัน IP65
- โฮสต์มีช่องการตรวจจับข้อบกพร่องหลายช่อง (สามารถเชื่อมต่อโพรบหลายตัวในมุมที่ต่างกัน) และวงจรการแบ่งเวลาตามลำดับจะทำงาน
- หัววัด 0, 37 และ 70 องศาได้รับการออกแบบมาเพื่อตรวจจับชิ้นส่วนหลักของรางได้อย่างเต็มที่
- โครงสร้างโฮสต์อยู่ในรูปแบบของ "เซิร์ฟเวอร์ + ไคลเอ็นต์" "เซิร์ฟเวอร์" โฮสต์ (ไม่มีอินพุตและจอแสดงผล) เป็นโมดูลอัลตราซาวนด์ 1- N channel; "ไคลเอนต์" คือเทอร์มินัลการทำงาน (อินพุตและจอแสดงผล) โฮสต์และไคลเอนต์ (เทอร์มินัลการทำงาน) ผ่านการเชื่อมต่อ LAN เครือข่ายแบบมีสาย (หรือ WIFI ไร้สาย) สำหรับการสื่อสารผ่านเครือข่าย
- วงจรส่งสัญญาณโหมดกระตุ้นพัลส์คลื่นสี่เหลี่ยมเชิงลบ
- ตัวกรองแอนะล็อกจะเพิ่มอัตราส่วนสัญญาณโฮสต์ต่อสัญญาณรบกวน
- กำไรจากช่องทางคือการรวมกันของ "กำไรพื้นฐาน" + "กำไรจากค่าตอบแทน"
- ช่วงการตรวจจับ ความเร็วเสียงของวัสดุ และการเปลี่ยนพัลส์จะถูกตั้งค่าโดยอัตโนมัติตามประเภทรางที่เลือก
- ฟังก์ชั่นของพารามิเตอร์พื้นฐานอัลตราโซนิกทั่วไปสามารถปรับได้ด้วยตนเอง (ช่วงการตรวจจับ ความเร็วเสียงของวัสดุ จุดศูนย์ของโพรบ ขอบนำ มุม ตำแหน่งเริ่มต้นของเกต ความกว้างและระดับ ฯลฯ)
- ด้วยฟังก์ชั่นการปฏิเสธ
- ความถี่การทำซ้ำช่องสัญญาณได้รับการแก้ไขที่ 400 Hz ต่อช่องสัญญาณ
- ด้วยฟังก์ชั่นพิสูจน์อักษรช่อง
- มีฟังก์ชั่นการแสดงผล A, B และ A+B
- พร้อมฟังก์ชั่นปลุกเสียงและแสง
- ด้วยฟังก์ชั่นสั่งงานด้วยเสียง
- ขั้นตอนการใช้งานรถยนต์มีฟังก์ชันเตือนความเร็วเกิน
- มีฟังก์ชั่นการวัดเส้นทางเสียง ระยะทางแนวนอนและแนวตั้งของคลื่นที่สูงที่สุดในประตูสัญญาณเตือนโดยอัตโนมัติ
- มีฟังก์ชันการทำเครื่องหมาย (การบาดเจ็บ หมายเลขแทร็ก การเคลื่อนรถ การถอยกลับ ฯลฯ)
- ฟังก์ชั่นเส้นโค้งการชดเชยในตัว เส้นโค้งสามารถแก้ไขได้ (ใหม่ แก้ไข ลบ)
- ระดับเสียงและความถี่การเตือนสามารถปรับได้สำหรับแต่ละช่องสัญญาณ
- ด้วยฟังก์ชันความล้มเหลวของข้อต่อโพรบตรวจจับ
- ช่องประตู, รูปคลื่น, สัญญาณเตือน, ตัวบ่งชี้ทิศทางของโพรบ, ตัวบ่งชี้มุมของโพรบ, ฟังก์ชั่นปรับแต่งสีช่องแสดงผล B
- ด้วยฟังก์ชันปรับแต่งสีพื้นหลังของอินเทอร์เฟซการแสดงผล
- ผู้ใช้สามารถปรับแต่งพารามิเตอร์งานเพิ่มเติมได้
- ฟังก์ชั่นบันทึกการตรวจจับข้อบกพร่องเต็มรูปแบบ
- ฟังก์ชั่นการจัดการข้อมูลการตรวจจับข้อบกพร่อง (บันทึก ลบ เรียกคืน เล่น ส่งออก)
- สามารถอัพเกรดซอฟต์แวร์โฮสต์และเทอร์มินัลการทำงานผ่านแฟลชไดรฟ์ USB ภายนอกได้
- ด้วยฟังก์ชันป้อนข้อมูลการทำงานของหน้าจอสัมผัส สามารถเชื่อมต่อแป้นพิมพ์ Bluetooth ภายนอกได้
- ด้วยฟังก์ชั่นข้อมูลตำแหน่ง GPS
- พร้อมแสดงความเร็วทันที
- ด้วยฟังก์ชั่นพิสูจน์อักษรระยะทาง
- มันมีฟังก์ชั่นเจาะ
- ฟังก์ชั่นการแช่แข็งรูปคลื่น
- การสื่อสารผ่านเครือข่าย (เชื่อมต่อกับสถานีปฏิบัติการ)
- เล่นข้อมูลบนคอมพิวเตอร์ของคุณ
- ด้วยฟังก์ชันสาธิตการทำงานของซอฟต์แวร์เครื่องมือ สามารถใช้สำหรับการฝึกอบรมผู้ใช้เครื่องมือได้
