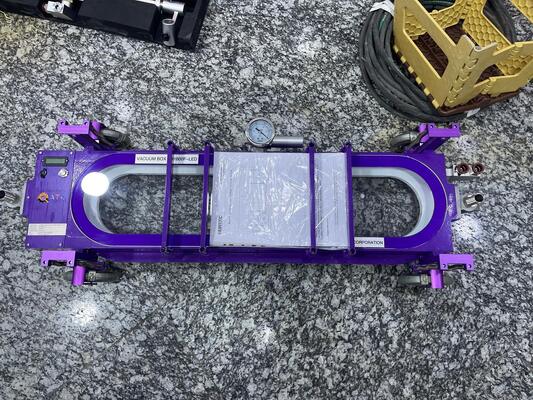

HV1800F-LED กล่องดูดกระเป๋าสะอาดด้วยแสง LED 60kPa ระดับระยะว่าง 800mm การตรวจสอบ ความยาวถัง ด้านล่าง Butt Lap

HV1800F-LED กล่องสูญญากาศเครื่องทดสอบการรั่วพร้อมไฟ LED 60kPa องศาสูญญากาศ 800 มม. ความยาวการตรวจจับถังด้านล่าง Butt Lap Weld เครื่องตรวจจับรอยรั่ว

1.   แนะนำผลิตภัณฑ์

การตรวจจับการรั่วไหลของกล่องสุญญากาศเป็นวิธีการที่ใช้กันทั่วไป เช่น การตรวจจับการรั่วไหลของรอยเชื่อมของรอยเชื่อมก้นถังและภาชนะรับความดัน ปัจจุบันขนาดทางเรขาคณิตของกล่องสุญญากาศในท้องตลาดอยู่ที่ประมาณ: ความกว้างประมาณ 200 มม. ความยาวประมาณ 600 มม. ความสูงประมาณ 300 มม. และน้ำหนักตั้งแต่ 5 กก. ถึง 10 กก. วิธีการใช้งานคือการล็อคกล่องสุญญากาศให้อยู่ในตำแหน่งที่จะตรวจจับ ผู้ตรวจสอบจะหมอบลงเพื่อใช้แรงกดกับกล่องสุญญากาศเพื่อให้แน่ใจว่าการปิดผนึกระหว่างขอบของกล่องสุญญากาศกับวัตถุที่ทดสอบนั้นไม่เสียหาย จากนั้นปั๊มสุญญากาศจะดูดฝุ่นด้านในของกล่อง เมื่อระดับสุญญากาศในกล่องถึงค่าแรงดันลบที่ระบุในมาตรฐาน คุณสามารถตรวจสอบได้ว่ามีรอยรั่วในตำแหน่งที่ตรวจพบหรือไม่จากหน้าต่างโปร่งใสของกล่องสุญญากาศ หลังจากการตรวจจับเสร็จสิ้น ให้เปิดวาล์วไอดีเพื่อเติมอากาศภายในกล่อง หลังจากที่แรงดันลบในกล่องเป็นศูนย์ ผู้ตรวจสอบสามารถย้ายกล่องสุญญากาศไปยังตำแหน่งการตรวจจับถัดไปเพื่อตรวจจับได้

เนื่องจากกล่องของกล่องสุญญากาศมีน้ำหนักที่แน่นอน หากจำนวนรอยเชื่อมที่ทดสอบมีขนาดใหญ่ เช่น รอยเชื่อมยาวไม่กี่พันเมตร ผู้ตรวจสอบจะหมอบและยืนขึ้นหลายพันครั้ง และเคลื่อนย้ายกล่องสุญญากาศเป็นเวลานาน ผู้ตรวจสอบก็จะใช้แรงกายมากเช่นกัน เนื่องจากการตรวจจับตำแหน่งเสร็จสิ้นแล้ว เจ้าหน้าที่ตรวจจับจำเป็นต้องหมอบ กดดัน ยืนขึ้น เคลื่อนย้ายการกระทำซ้ำ ๆ ดังนั้นจึงจะทำให้เวลาล่าช้ามาก ประสิทธิภาพต่ำมาก นอกจากนี้ หากซีลไม่แน่น ผู้ตรวจสอบก็ต้องใช้ความพยายามอย่างมาก แม้กระทั่งคุกเข่ากดดันกล่องสุญญากาศ และบางครั้งใช้เสื้อผ้าเก่าหรือผ้าเก่าที่เปื้อนน้ำและสิ่งของอื่น ๆ กล่องจะถูกล้อมรอบเพื่อให้แน่ใจว่ามีการปิดผนึกซึ่งใช้เวลานานและใช้แรงงานมากเช่นกัน

การตรวจจับรอยรั่วของรอยเชื่อมเนื้อขนาดใหญ่ทำได้ยากกว่า เพื่อให้แน่ใจว่ามีการปิดผนึกที่ดีระหว่างกล่องสุญญากาศกับผนังถังและด้านล่างของถัง ผู้ตรวจสอบจะต้องออกแรงอย่างมากกับกล่องสุญญากาศทั้งในแนวตั้งและแนวนอน อย่างไรก็ตาม เนื่องจากผู้ตรวจสอบหันหน้าไปทางกำแพงสูงและตำแหน่งการตรวจจับอยู่ในมุมที่ต่ำมาก ผู้ตรวจสอบจึงไม่จับหรือจับกล่องสุญญากาศในตำแหน่งนี้ มันทำให้พวกมันแข็งแกร่งเกินไป ดังนั้นจึงเสียเวลาและความพยายามอย่างมากในการปิดขอบห้อง

เพื่อแก้ไขปัญหาข้างต้น บริษัทของเราได้พัฒนากล่องตรวจจับการรั่วไหลของรอยเชื่อมที่ก้นถังสองประเภท ซึ่งทำให้การตรวจจับการรั่วไหลของรอยเชื่อมที่ก้นถังทำได้ง่ายและมีประสิทธิภาพมากขึ้น

2. พารามิเตอร์ทางเทคนิค

2. ลักษณะของกล่องสุญญากาศแบบเชื่อมตรง

1) ด้านล่างมีการติดตั้งล้อเดินและสปริงอยู่เหนือล้อเดิน เมื่อไม่ได้ปั๊มสุญญากาศ ฟองน้ำซีลที่ด้านล่างของกล่องสุญญากาศจะต้องสูงจากพื้นประมาณ 10 มม. เจ้าหน้าที่ตรวจสอบสามารถดันกล่องสุญญากาศให้เดินได้อย่างง่ายดายโดยไม่ต้องงอเพื่อยกและงอลงและการทำงานสะดวกรวดเร็วในการงอโดยใช้เท้าโดยตรง

2) ในการตรวจจับการรั่วไหล ผู้ตรวจสอบยืนอยู่บนกล่องสุญญากาศ และอาศัยแรงโน้มถ่วงของผู้ตรวจสอบเองในการเปลี่ยนรูปฟองน้ำปิดผนึกเพื่อให้บรรลุวัตถุประสงค์ของการปิดผนึก ความเร็วในการปิดผนึกรวดเร็วและประสิทธิภาพสูง และใช้เวลาเพียงประมาณ 20 วินาทีในการตรวจจับรอยรั่วให้เสร็จสิ้นในจุดเดียว

3) กล่องสุญญากาศมีก้านเสริมซึ่งสามารถใช้เพื่อดันกล่องสุญญากาศให้เดินได้ นอกจากนี้ยังเป็นที่วางแขนสำหรับเจ้าหน้าที่ตรวจสอบเมื่อยืนอยู่บนกล่องสุญญากาศเพื่อความปลอดภัยของเจ้าหน้าที่ตรวจสอบ ที่เท้าแขนยังติดตั้งวาล์วไอดีและเจ้าหน้าที่ตรวจจับสามารถทำงานระบายแรงดันของกล่องสุญญากาศจริงได้โดยไม่จำเป็นต้องพนังเอว

4) มีการติดตั้งเกจวัดสุญญากาศและวาล์วนิรภัยบนกล่อง เมื่อสุญญากาศถึงค่าที่ตั้งไว้ เซฟตี้วาล์วจะกระโดดเพื่อให้สุญญากาศอยู่ในกล่องสุญญากาศตามค่าคงที่ที่ตั้งไว้ ทำให้ไม่ต้องปิดปั๊มสุญญากาศบ่อยๆ ประหยัดเวลา และเร่งความเร็วในการตรวจสอบ

5) ด้วยการใช้กล่องสุญญากาศ เครื่องตรวจจับสามารถทำงานการตรวจจับการรั่วไหลให้เสร็จสิ้นเฉพาะในตำแหน่งตั้งตรงเท่านั้น ซึ่งช่วยลดความเข้มของการทำงานของเครื่องตรวจจับได้อย่างมาก โดยเฉพาะความเข้มของการทำงานของเอว

3. ลักษณะของกล่องสูญญากาศเชื่อมเนื้อ

1) ด้านข้างมีล้อเดินซึ่งสามารถดันกล่องสุญญากาศให้เดินได้ ฟองน้ำปิดผนึกด้วยกาวติดขอบ ติดตั้งอยู่ที่ทั้งสองด้านของรางนำ แต่ละด้านของรางนำติดตั้งอยู่บนมอเตอร์ก้านกระทุ้งขนาดเล็ก (แรงขับของมอเตอร์เดี่ยว 19 กก.) และแม่เหล็กไฟฟ้า (แรงดูดเดี่ยว 80 กก.)

2) เมื่อเติมพลังงานแล้ว จะถูกดูดซับบนผนังถังเป็นจุดคงที่เพื่อใช้แรง ซึ่งเทียบเท่ากับการยึดปลายด้านหนึ่งของมอเตอร์ก้านกระทุ้งเข้ากับผนังถัง ในระหว่างการตรวจสอบ มอเตอร์ก้านกระทุ้งจะดันกล่องสุญญากาศให้เคลื่อนไปทางผนังถัง จึงบีบอัดฟองน้ำซีลเพื่อให้แน่ใจว่ากล่องสุญญากาศจะปิดผนึก

3) การใช้กล่องโมฆะ ความเร็วในการปิดผนึกรวดเร็ว ประสิทธิภาพสูง และการตรวจจับจุดรั่วจะใช้เวลาเพียงประมาณ 20 วินาทีเท่านั้น

4) เช่นเดียวกับกล่องสุญญากาศแบบเชื่อมตรง มีการติดตั้งแกนเสริมพร้อมวาล์วไอดีอากาศ นอกเหนือจากสวิตช์ควบคุมมอเตอร์แม่เหล็กไฟฟ้าและก้านดัน กล่องยังติดตั้งพร้อมมิเตอร์สุญญากาศและวาล์วนิรภัย เมื่อระดับสุญญากาศถึงค่าที่ตั้งไว้ วาล์วนิรภัยจะเริ่มทำงาน เพื่อให้ระดับสุญญากาศในกล่องสุญญากาศยังคงอยู่ที่ค่าคงที่ที่ตั้งไว้ ดังนั้นจึงไม่จำเป็นต้องปิดปั๊มสุญญากาศบ่อยครั้ง ประหยัดเวลาและเร่งความเร็วในการตรวจสอบ

3. ข้อกำหนดพารามิเตอร์ทางเทคนิค:

3.1 กล่องสูญญากาศHV1800F-แอลอีดีสำหรับการทดสอบรอยเชื่อมแบบตักและแบบชน

3.1.1 ระดับสุญญากาศ: ไม่น้อยกว่า 60kPa;

3.1.2 ความยาวการตรวจจับการเชื่อม: ไม่น้อยกว่า 800 มม.

3.1.3 ตรวจสอบประเภทของรอยเชื่อม: รอยเชื่อมแบบตักและแบบก้นที่ด้านล่างของถัง

3.1.4 ข้อกำหนดเส้นผ่านศูนย์กลางถัง: สามารถใช้ได้กับถังทุกขนาด

★3.1.5 โหมดการทำงาน: เจ้าหน้าที่ตรวจสอบสามารถดำเนินการทั้งหมดให้เสร็จสิ้นได้โดยยืน

★3.1.6 ระบบไฟส่องสว่าง : ระบบไฟ LED ในกล่องสุญญากาศ

3.1.7 แหล่งจ่ายไฟระบบแสงสว่าง: แบตเตอรี่ลิเธียม 3Wh ในตัว เวลาจ่ายไฟไม่น้อยกว่า 16 ชั่วโมง

★3.1.8 ล้อเลื่อน: กล่องสุญญากาศมีล้อเลื่อน 4 ล้อ สามารถยกล้อเลื่อน 4 ล้อพร้อมสปริงได้ สามารถดันกล่องสุญญากาศให้เดินได้

★3.1.9 ก้านเสริม: มีการติดตั้งวาล์วระบายความดันบนก้านเสริม และเจ้าหน้าที่ตรวจจับสามารถเปลี่ยนวาล์วระบายความดันได้เมื่อยืนตามปกติ

★3.1.10 วัสดุปิดผนึกขอบฟองน้ำความหนาแน่นสูง

3.3 ปั๊มสุญญากาศ

3.3.1 แรงดันไฟฟ้า: 220V 50/60Hz;

3.3.2 แรงดันการออกแบบ: 92kPa;

3.3.3 ประเภทของปั๊ม: ปั๊มสุญญากาศไฟฟ้าพร้อมพัดลม

3.3.4 อัตราการไหล: 200 ลิตร/นาที;

3.3.5 น้ำหนัก: ไม่เกิน 10.5 กก.

3.3.6 กำลังไฟ: ไม่เกิน 450w

3.3.7 เสียงเครื่อง:≤58 เดซิเบล

4. ข้อกำหนดการกำหนดค่า

4.1 ปั๊มสุญญากาศ: 1 ชิ้น

4.2 กล่องสูญญากาศเชื่อมตักและชน 1 ชุด

4.3 กล่องเชื่อมเนื้อ: 1 ชุด

4.4 ท่อลมอ่อน จำนวน 1 ชุด

4.5 แบตเตอรี่แหล่งจ่ายไฟปั๊มสุญญากาศ: 1 ชิ้น

4.6 คู่มือ: 1 สำเนา;

4.7 กล่องจัดส่ง: 3 ชิ้น

หุ่นยนต์เสริม:

หุ่นยนต์ควบคุมระยะไกล

1 มอเตอร์ขับเคลื่อน: มอเตอร์บริการซิงโครนัสแม่เหล็กถาวร 2X200W;

2 มอเตอร์เบรก มอเตอร์จอด;

3 เกรดการป้องกัน IP44;

4 ระยะการควบคุมระยะไกล: 100 เมตร;

5 ความเร็วในการทำงาน: 0-5 กม./ชม.;

6 แหล่งจ่ายไฟแบตเตอรี่ลิเธียม 3-4 ชั่วโมง;

7 ระยะ (บรรทุกเปล่า) : 20 กิโลเมตร
