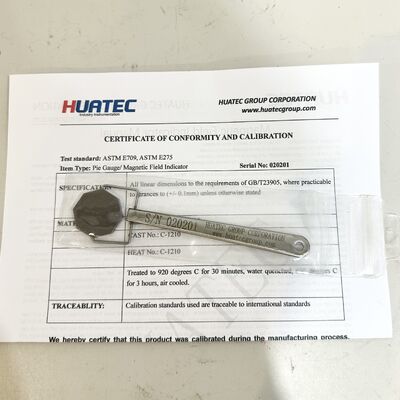

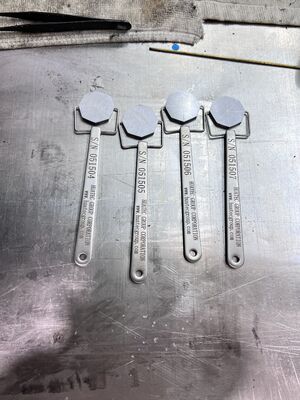

เกจวัดพายแปดเหลี่ยม ตัวบ่งชี้สนามแม่เหล็ก รูปแบบแปดเหลี่ยมมาตรฐาน MPI การตรวจสอบอนุภาคแม่เหล็ก ชิ้นทดสอบภาคสนาม

สรุป: :

ตัวบ่งชี้สนามแม่เหล็กนั้นอิงตามมาตรฐานของจีน "การตรวจสอบอนุภาคแม่เหล็กของภาชนะรับความดันเหล็ก" และ "การตรวจสอบอนุภาคแม่เหล็กของการตีขึ้นรูปภาชนะรับความดัน" วิธีตรวจสอบผงแม่เหล็กมาตรฐานสมาคมทดสอบวัสดุอเมริกัน ASTME709 และวิธีการตรวจสอบผงแม่เหล็กปลอมแปลงเหล็ก ASTMA275 และ JB3965-85, JB4730-94 ซึ่งเป็นการผลิตการออกแบบมาตรฐานรูปที่ 11-9 ดังนั้นจึงไม่เพียงเหมาะสำหรับภาชนะรับความดันเท่านั้น แต่ยังเหมาะสำหรับผลิตภัณฑ์เครื่องจักรกลทั่วไปด้วย เป็นเครื่องมือที่ดีในการตรวจสอบอนุภาคแม่เหล็ก สามารถตรวจสอบประสิทธิภาพที่ครอบคลุมของอุปกรณ์ตรวจจับข้อบกพร่อง สารแขวนลอยผงแม่เหล็ก และวิธีการใช้งานนั้นเหมาะสมหรือไม่ เราสามารถใช้เพื่อสะท้อนความเข้มและทิศทางของสนามแม่เหล็กในบริเวณที่ถูกแม่เหล็กได้อย่างง่ายดาย

การใช้งาน

1. เมื่อใช้ตัวบ่งชี้สนามแม่เหล็กประเภท 1 ให้จับด้วยมือ พื้นผิวทองแดงอยู่ด้านบน และพื้นผิวแปดเส้นติดอยู่กับชิ้นงาน มือจับ ถูกจับด้วยมือโดยมีตัวแสดงสนามแม่เหล็กแบบ 2 ชนิด เพื่อให้สามารถติดตัวแสดงสนามแม่เหล็กด้านใดด้านหนึ่งเข้ากับชิ้นงานได้

2. วิธีการต่อเนื่องของตัวบ่งชี้สนามแม่เหล็ก 1 ชนิดและ 2 ตัว เมื่อพ่นผงแม่เหล็กหรือสารแขวนลอยแม่เหล็ก เมื่อพื้นผิวตัวบ่งชี้แม่เหล็กปรากฏเส้นเครื่องหมายแม่เหล็กที่ชัดเจน แสดงว่าเกิดเอฟเฟกต์แม่เหล็กขึ้น เมื่อตัวบ่งชี้แม่เหล็กไม่สร้างเครื่องหมายแม่เหล็กหรือไม่สร้างเครื่องหมายแม่เหล็กในทิศทางที่ต้องการ ควรเปลี่ยนการปรับวิธีการทำให้เป็นแม่เหล็ก

3. ตัวบ่งชี้สนามแม่เหล็ก 3 แบบเป็นการเลียนแบบของเยอรมนีตะวันตก ไม่เพียงแต่สามารถตรวจสอบอุปกรณ์ตรวจจับข้อบกพร่องเท่านั้น แต่ยังตรวจสอบประสิทธิภาพที่ครอบคลุมและวิธีการทำงานที่เหมาะสมของสารแขวนลอยอนุภาคแม่เหล็กอีกด้วย สามารถใช้เพื่อสะท้อนความเข้มและทิศทางของสนามแม่เหล็กในบริเวณที่ถูกแม่เหล็กได้อย่างสะดวก สามารถปรับระยะห่างระหว่างฝาครอบและเหล็กอ่อนได้ และสามารถสังเกตและสังเกตค่าขีดจำกัดความลึกของความลึกของการฝังของข้อบกพร่องพื้นผิวใกล้ได้ที่ค่าสนามแม่เหล็กที่แน่นอน

4. ตัวบ่งชี้สนามแม่เหล็กประกอบด้วยวงแหวนป้องกันแม่เหล็กแบบแบนและไม่มีเหลืออยู่ในวงแหวนป้องกันดังกล่าว ประกอบด้วยเหล็กอ่อนทรงกระบอกซึ่งประกอบด้วย 4 ส่วน ทั้ง 4 ส่วนนี้แยกออกจากกันด้วยช่องว่างที่ไม่มีแม่เหล็ก ทำให้เกิดข้อต่อแนวตั้ง 2 อัน และมีฝาปิดบนเหล็กอ่อนทรงกระบอก ระยะห่างของฝาครอบหมุนคือ 0.5 มม. โดยมีตัวอักษร 1, 2, 3, 4 ตัวต่อการหมุน 90 องศา มีระนาบทองเหลืองบางๆ ปกคลุมอยู่บนฝาครอบ สามารถปรับระนาบฝาครอบเพื่อปรับระยะห่างระหว่างฝากับกระบอกเหล็กอ่อนได้

5. เมื่อคุณตรวจสอบอุปกรณ์บนชิ้นงานที่มีแม่เหล็ก จะมีส่วนหนึ่งของเส้นแรงแม่เหล็กผ่านคอลัมน์ของเหล็กอ่อน หากผงแม่เหล็กและสารแขวนลอยแม่เหล็กกระจายตัว ช่องว่างที่เกี่ยวข้องจะปรากฏขึ้นที่รอยแตกบนฝาครอบตามทิศทางของสนามแม่เหล็ก หมุนฝา 360 องศา กล่าวคือ ฝาอยู่ห่างจากกระบอกเหล็กอ่อน 0.5 มม. หมุนฝาต่อไป และเพิ่มระยะห่างระหว่างฝากับเหล็กอ่อน หากการแสดงอนุภาคแม่เหล็กไม่หายไป เพื่อกำหนดทิศทางของสนามแม่เหล็ก ตัวบ่งชี้สนามแม่เหล็กสามารถหมุนช้าๆ จนกระทั่งการแสดงรอยแตกถึงระดับที่ชัดเจนที่สุด และสนามแม่เหล็กอยู่ในแนวตั้งในตำแหน่งนี้
