รายละเอียดสินค้า:
|
| แบนด์วิธ: | 0.1MHz~20MHz | ได้รับ: | 120dB, ก้าว 0.1dB, 1dB, 10dB |
|---|---|---|---|
| หน้าจอแสดงผล: | 5.0 นิ้ว LCD ขนาดจอแสดงผลที่มีประสิทธิภาพคือยาว 108 มม. และกว้าง 64 มม | หน่วยความจำ: | เอสดีการ์ด 1G |
| โหมดเชิงปริมาณ: | เส้นโค้ง DAC, เส้นโค้ง AVG (DGS) | โหมดการตรวจจับ: | คลื่นเต็ม, ครึ่งคลื่นบวก, ครึ่งคลื่นลบ, RF |
| แรงดันพัลส์: | 25V ~ 300V ปรับได้ก้าว 25V | ||
| เน้น: | เครื่องตรวจจับข้อบกพร่องล้ำเสียงน้ำหนักเบา,เครื่องทดสอบการตรวจสอบข้อบกพร่องล้ำเสียงแบบดิจิตอล,เครื่องตรวจจับข้อบกพร่องล้ำเสียงระยะ 10 เมตร |
||

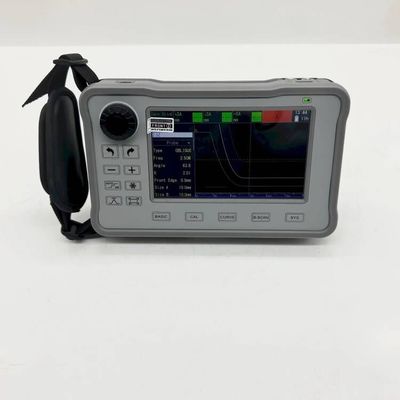

FD540mini น้ำหนักเบา Digital Ultrasonic Flaw Detector 0.1-20MHz 10m ช่วงการตรวจจับข้อบกพร่องการตรวจสอบเครื่องทดสอบ
บทนำโดยย่อ
เครื่องตรวจจับข้อบกพร่องแบบอัลตราโซนิก FD540mini เป็นผลิตภัณฑ์ทดสอบอัลตราโซนิกรูปแบบใหม่ที่บริษัทของเราเปิดตัว ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น หม้อไอน้ำ ภาชนะรับความดัน พลังงาน ปิโตรเลียม เคมี น้ำมันนอกชายฝั่ง ท่อส่ง การต่อเรือ รถยนต์ การผลิตเครื่องจักรกล โลหะวิทยา การแปรรูปโลหะ โครงสร้างเหล็ก การขนส่งทางรถไฟ พลังงานนิวเคลียร์ มหาวิทยาลัย ฯลฯ สามารถตรวจสอบ ค้นหา ประเมิน และวินิจฉัยข้อบกพร่องภายในต่างๆ (รอยแตก การหลวม รูขุมขน สิ่งเจือปน ฯลฯ) ได้อย่างสะดวก เครื่องตรวจจับข้อบกพร่องอัลตราโซนิคแบบดิจิทัลนี้มีโครงสร้างที่กะทัดรัด รูปคลื่นที่เสถียร ความทนทานสูง ความไวสูง การตอบสนองที่รวดเร็ว และความถี่การปล่อยซ้ำสูงสุดถึง 10,000Hz เป็นผลิตภัณฑ์ตรวจจับข้อบกพร่องล้ำเสียงแบบพกพาอย่างยิ่ง
พารามิเตอร์ทางเทคนิค
| ช่วงการตรวจจับ |
10 ม. (เหล็กคาร์บอนคลื่นตามยาว) (ข้อกำหนดด้านประสิทธิภาพทางมาตรวิทยา: ≥3500มม.) |
| โหมดพัลส์ | คลื่นชาร์ป คลื่นสี่เหลี่ยม คลื่นสี่เหลี่ยมคู่ |
| แรงดันพัลส์ | 25V ~ 300V ปรับได้ก้าว 25V |
| ความกว้างของพัลส์ | 0ns ~ 500ns ปรับได้อย่างต่อเนื่อง 10ns ก้าว |
| การทำให้หมาด ๆ | ปรับได้แข็งแกร่งและอ่อนแอ |
|
การทำซ้ำของชีพจร ความถี่ |
อัตโนมัติหรือแมนนวล ปรับได้อย่างต่อเนื่องตั้งแต่ 100Hz ถึง 1000Hz ด้วยความเร็ว 10Hz |
| ได้รับ | 120dB, ก้าว 0.1dB, 1dB, 10dB |
| แบนด์วิธ | 0.1MHz~20MHz |
| ตัวกรองคลื่น | 1M~5M |
| หน้าจอแสดงผล | 5.0 นิ้ว LCD ขนาดจอแสดงผลที่มีประสิทธิภาพคือยาว 108 มม. และกว้าง 64 มม |
| ปณิธาน | 800×480 |
| อินเตอร์เฟซเครื่องมือ | ดูอัล LEMO-00 C5 |
| เตือน | สัญญาณเตือนประตู A, B |
| อินเตอร์เฟซเอาท์พุท | USB ชนิด-c |
| โหมดการตรวจจับ | คลื่นเต็ม, ครึ่งคลื่นบวก, ครึ่งคลื่นลบ, RF |
| ประตู | อิสระ A,B |
| โหมดการวัด | พีคฝั่งคลื่น |
| หน่วยความจำ | เอสดีการ์ด 1G |
| บันทึกเนื้อหา | การบันทึกเฟรมเดียว, หลายเฟรมต่อเนื่อง (≤200 เฟรม) |
| โหมดเชิงปริมาณ | เส้นโค้ง DAC, เส้นโค้ง AVG (DGS) |
| ฟังก์ชั่นเสริม |
รองรับระบบสัมผัส, คีย์บอร์ดเสมือน, PD รวดเร็ว การชาร์จ, อัตราขยายอัตโนมัติ, หน่วยความจำสูงสุด, หยุดการทำงาน |
|
การตรวจจับข้อบกพร่อง มาตรฐาน |
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| ขนาดและน้ำหนัก | 183 มม. × 113 มม. × 45 มม. 780 ก. รวมแบตเตอรี่ |
| แบตเตอรี่ | 12 ชม |
| หน่วย | เมตริกอิมพีเรียล |
| อุณหภูมิในการทำงาน | -10°C~55°C |
| ที่ชาร์จ | “ทั่วไป”AC(100~240V, 50~60Hz) |
| ปณิธาน |
36 เดซิเบล (ข้อกำหนดประสิทธิภาพทางมาตรวิทยา: ≥26dB) |
| ช่วงไดนามิก |
40dB (ข้อกำหนดประสิทธิภาพทางมาตรวิทยา: ≥26dB) |
| ขอบความไว |
60dB (ข้อกำหนดด้านประสิทธิภาพทางมาตรวิทยา: ≥42dB) |
| ความเป็นเส้นตรงในแนวตั้ง |
2.8% (ข้อกำหนดด้านประสิทธิภาพทางมาตรวิทยา: ≤6%) |
|
แนวนอน ความเป็นเชิงเส้น |
0.6% (ข้อกำหนดด้านประสิทธิภาพทางมาตรวิทยา: ≤2%) |
| ภาษา | จีน/อังกฤษ |
คุณสมบัติ
1: ตัวเครื่องมีน้ำหนักเบาและเหมาะสำหรับการใช้งานด้วยมือเดียว
2: ชาร์จเร็ว PD65W + อายุการใช้งานแบตเตอรี่ยาวนาน 12 ชั่วโมง
3: จอแสดงผลความละเอียดสูง IPS ขนาด 5.0 นิ้วพร้อมอินเทอร์เฟซ UI ใหม่ล่าสุด
4: รองรับการสัมผัสแบบเต็มหน้าจอ การใช้งานด้วยท่าทางอย่างรวดเร็ว แป้นพิมพ์เสมือนจริง ใช้งานง่าย
5: ด้วย DAC, AVG, อัตราขยายอัตโนมัติ, หน่วยความจำสูงสุด, ครึ่งสี, B-scan และฟังก์ชั่นระดับมืออาชีพอื่น ๆ
6: รวมถึงการสลับภาษาจีนและอังกฤษ การส่งออกข้อมูลไปยังการ์ด SD การอัปเกรดออนไลน์ การจับภาพหน้าจอ และฟังก์ชันที่เป็นประโยชน์อื่นๆ อีกมากมาย

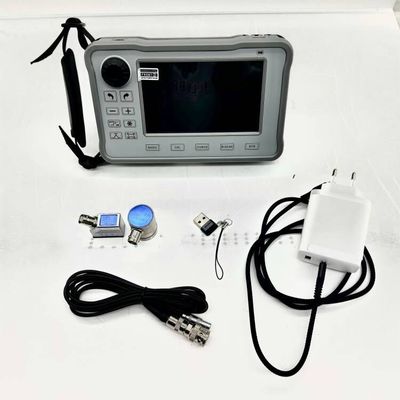

การกำหนดค่ามาตรฐาน
| หมายเลขซีเรียลร | ชื่อ | ปริมาณ |
| 1 | โฮสต์ FD540mini | 1 |
| 2 | โพรบ (โพรบแบบตรงความแม่นยำสูง โพรบวัดมุม) | 2 |
| 3 | สายโพรบ | 2 |
| 4 | ที่ชาร์จ | 1 |
| 5 | สายไฟ | 1 |
| 6 | คู่มือการใช้งาน | 1 |
| 7 | หนังสือรับรองความสอดคล้อง | 1 |
| 8 | ใบรับประกัน | 1 |
| 9 | พาวเวอร์แบงค์ | 1 |
