รายละเอียดสินค้า:
|
| เมทริกซ์การวิเคราะห์: | Fe, Al, Cu, Zn, Ni, Mg, Pb เป็นต้น | ช่วงความยาวคลื่น: | 160~580นาโนเมตร |
|---|---|---|---|
| เครื่องตรวจจับ: | อาร์เรย์ CMOS ประสิทธิภาพสูง | ระยะโฟกัสของการขูดขีด: | 401มม. |
| ความถี่ในการคายประจุ: | 100-1000Hz | ปล่อยกระแสไฟฟ้า: | สูงสุด 400A |
| เวลาวิเคราะห์: | ตามประเภทตัวอย่าง ปกติคือ 20 วินาที |

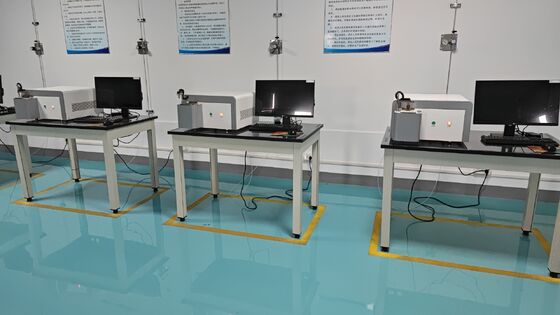

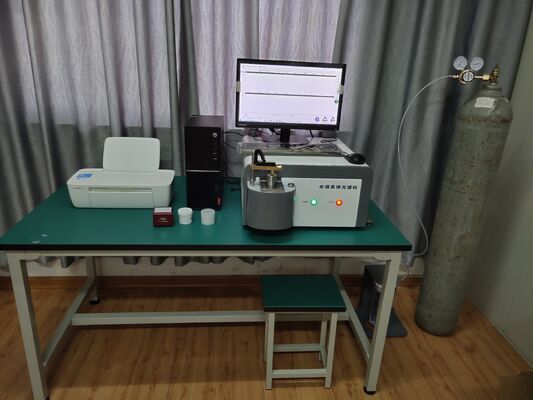

HXRF-QP880 Digital Optical Emission Spectroscopy Analyzer การปรับเทียบอัตโนมัติทังสเตนอิเล็กโทรดโลหะวัสดุเครื่องทดสอบ
1.ภาพรวมตราสาร
HXRF-QP880 สเปกโตรมิเตอร์การปล่อยแสงแบบสเปกตรัมเต็มใช้มาตรฐานสากลด้านเทคโนโลยีการออกแบบและการผลิต ใช้อุปกรณ์รับสัญญาณ CMOS ที่ทันสมัยที่สุดจากบริษัท Hamamatsu ของญี่ปุ่น โดย CMOS แต่ละตัวสามารถกำหนดจำนวนประกายไฟแยกกันได้ ใช้การออกแบบห้องแสงสุญญากาศและแหล่งกำเนิดแสงกระตุ้นแบบดิจิทัลเต็มรูปแบบ สเปกโตรมิเตอร์ CMOS นี้ไม่เพียงแต่มีคุณสมบัติของสเปกโตรมิเตอร์ CCD แบบเต็มสเปกตรัมเท่านั้น แต่ยังมีข้อดีของสเปกโตรมิเตอร์ PMT ซึ่งมีขีดจำกัดการตรวจจับต่ำมากสำหรับองค์ประกอบที่ไม่ใช่โลหะ การออกแบบตัวเครื่องทั้งหมดก็สมเหตุสมผล นอกจากนี้ยังมีข้อดีหลายประการ เช่น ใช้งานง่าย ผลการทดสอบที่มีความแม่นยำสูง ความเสถียรในระยะยาว เป็นต้น
1)พารามิเตอร์ทางเทคนิคหลัก
|
ฟิลด์แอปพลิเคชัน |
โลหะวิทยา โรงหล่อ เครื่องจักร การวิจัยทางวิทยาศาสตร์ การตรวจสอบสินค้า รถยนต์ ปิโตรเคมี การต่อเรือ พลังงานไฟฟ้า การบิน พลังงานนิวเคลียร์ อุตสาหกรรมถลุงโลหะและโลหะนอกกลุ่มเหล็ก การแปรรูปและการกู้คืน |
|
เมทริกซ์การวิเคราะห์ |
Fe, Al, Cu, Zn, Ni, Mg, Pb เป็นต้น |
|
ระบบออปติคัล |
Para-Runge-Roland Circular Full-Spectral ระบบออปติคอลสุญญากาศ |
|
ช่วงความยาวคลื่น |
160~580นาโนเมตร |
|
ความยาวโฟกัสตะแกรง |
401มม |
|
เครื่องตรวจจับ |
อาร์เรย์ CMOS ประสิทธิภาพสูง |
|
ประเภทแหล่งกำเนิดแสง |
แหล่งกำเนิดแสงดิจิตอล เทคโนโลยีการเผาไหม้ล่วงหน้าพลังงานสูง |
|
ความถี่การคายประจุ |
100-1000เฮิร์ต |
|
ปล่อยปัจจุบัน |
สูงสุด 400A |
|
พลังการทำงาน |
ไฟ AC220V 50/60Hz 1200W |
|
เวลาวิเคราะห์ |
ตามประเภทตัวอย่าง โดยปกติจะอยู่ที่ประมาณ 20 วินาที |
|
ประเภทอิเล็กโทรด |
อิเล็กโทรดสเปรย์ทังสเตน |
|
ช่องว่างเชิงวิเคราะห์ |
4มม |
|
ฟังก์ชั่นอื่นๆ |
อุณหภูมิ, แรงดันควบคุมอัตโนมัติของซอฟต์แวร์, การตรวจสอบการสื่อสาร |
2)คุณสมบัติทางเทคนิคหลัก
|
ระบบออปติคัลประสิทธิภาพสูง |
เปลวไฟส่วนโค้งที่เกิดจากการกระตุ้นของระบบออปติคอลจะถูกนำเข้าไปในห้องออปติคอลสุญญากาศโดยตรงโดยเลนส์ ซึ่งรับรู้เส้นทางแสงผ่านและลดการสูญเสียเส้นทางแสงได้อย่างมีประสิทธิภาพ |
|
เครื่องตรวจจับ CMOS ที่มีความแม่นยำสูงสามารถวัดองค์ประกอบที่ไม่ใช่โลหะเช่น C, P, S, As, B, N และองค์ประกอบโลหะทุกชนิดได้อย่างแม่นยำ |
|
|
ผลการทดสอบมีความแม่นยำ ทำซ้ำได้ และมีเสถียรภาพในระยะยาว |
|
|
การสอบเทียบเส้นทางแสงอัตโนมัติ |
การสอบเทียบเส้นทางแสงอัตโนมัติ การสแกนเส้นสเปกตรัมอัตโนมัติของระบบออปติคัลเพื่อให้แน่ใจว่าการรับและกำจัดงานการสแกนสูงสุดที่น่าเบื่อนั้นถูกต้อง |
|
เครื่องมือจะระบุเส้นสเปกตรัมเฉพาะโดยอัตโนมัติ และเปรียบเทียบกับเส้นจัดเก็บข้อมูลเดิม กำหนดตำแหน่งเบี่ยงเบน และค้นหาตำแหน่งพิกเซลปัจจุบันของเส้นวิเคราะห์สำหรับการวัด |
|
|
การออกแบบเลนส์ที่เสียบปลั๊ก |
ระบบออปติคัลสุญญากาศใช้หน้าต่างตกกระทบและการแยกสุญญากาศที่เป็นเอกลักษณ์ ซึ่งสามารถทำงานในสถานะการทำงานของระบบสุญญากาศ เลนส์ออพติคอลใช้โครงสร้างเลนส์แบบเสียบปลั๊กซึ่งสะดวกสำหรับการทำความสะอาดและบำรุงรักษาทุกวัน |
|
เปิดตารางสปาร์ค |
การออกแบบแคลมป์ตัวอย่างที่ยืดหยุ่นของโต๊ะประกายไฟแบบเปิดได้รับการออกแบบมาเพื่อให้ตรงตามการวิเคราะห์ตัวอย่างสำหรับรูปทรงและขนาดต่างๆ ที่ไซต์งานของลูกค้า |
|
การวิเคราะห์ลวดขั้นต่ำสามารถเข้าถึง 3 มม. โดยใช้แคลมป์ตัวอย่างขนาดเล็ก |
|
|
เทคโนโลยีเจ็ทอิเล็กโทรด |
ใช้เทคโนโลยีสเปรย์อิเล็กโทรดที่ทันสมัยที่สุดในโลกและใช้อิเล็กโทรดทังสเตน การไหลของเจ็ตอาร์กอนจะเกิดขึ้นรอบๆ อิเล็กโทรดภายใต้สภาวะตื่นเต้น ดังนั้นจุดกระตุ้นจะไม่สัมผัสกับอากาศภายนอกในระหว่างกระบวนการกระตุ้นและความแม่นยำในการกระตุ้นจะดีขึ้น |
|
ด้วยการออกแบบก๊าซอาร์กอนที่เป็นเอกลักษณ์ ช่วยลดปริมาณการใช้ก๊าซอาร์กอนได้อย่างมาก และประหยัดต้นทุนของลูกค้า |
|
|
โมดูลเส้นทางก๊าซในตัว |
ระบบทางเดินอากาศใช้การออกแบบการบำรุงรักษาฟรีของโมดูลทางเดินก๊าซแทนโซลินอยด์วาล์วและมิเตอร์วัดการไหล ฟังก์ชั่นการเป่าตัวเองของอิเล็กโทรดจะสร้างสภาพแวดล้อมที่ดีสำหรับการกระตุ้น |
|
แหล่งกำเนิดแสงกระตุ้นดิจิตอล |
แหล่งกำเนิดแสงกระตุ้นแบบดิจิตอลใช้แหล่งกำเนิดแสงพลาสม่าที่ทันสมัยที่สุดในโลก พลังงานที่เสถียรอย่างยิ่งจะถูกปล่อยออกมาในสภาพแวดล้อมที่มีอาร์กอนเพื่อกระตุ้นตัวอย่าง |
|
พัลส์กระตุ้นแบบดิจิทัลเต็มรูปแบบใช้เพื่อให้แน่ใจว่าเอาต์พุตพลาสมาตัวอย่างมีความละเอียดสูงเป็นพิเศษและมีความเสถียรสูง |
|
|
พารามิเตอร์ของแหล่งกำเนิดแสงสามารถปรับได้ตามต้องการเพื่อให้ตรงตามข้อกำหนดในการกระตุ้นของวัสดุต่างๆ |
|
|
การรับข้อมูลความเร็วสูง |
เครื่องมือนี้ใช้เครื่องตรวจจับ CMOS ประสิทธิภาพสูงและ CMOS แต่ละตัวมีหน้าที่รวบรวมและวิเคราะห์ข้อมูล โดยสามารถตรวจสอบและควบคุมสถานะการทำงานของโมดูลได้โดยอัตโนมัติ เช่น อุณหภูมิ สุญญากาศ แรงดันอาร์กอน แหล่งกำเนิดแสง ห้องกระตุ้น ฯลฯ |
|
การส่งข้อมูลอีเทอร์เน็ต |
การ์ดอีเธอร์เน็ตและโปรโตคอล TCP/IP ถูกใช้ระหว่างคอมพิวเตอร์และสเปกโตรมิเตอร์ เพื่อหลีกเลี่ยงข้อเสียของการรบกวนทางแม่เหล็กไฟฟ้าและอายุของใยแก้วนำแสง ในเวลาเดียวกัน คอมพิวเตอร์และเครื่องพิมพ์เป็นแบบภายนอกทั้งหมด ซึ่งสะดวกในการอัพเกรดและเปลี่ยน |
|
ตรวจสอบสถานะของเครื่องมือ ระบบควบคุมหลายช่องสัญญาณจากระยะไกล และตรวจสอบพารามิเตอร์เครื่องมือทั้งหมด |
|
|
เส้นโค้งการทำงานสำเร็จรูป |
ด้วยวัสดุและเกรดที่แตกต่างกันของห้องสมุดมาตรฐาน เส้นโค้งงานสำเร็จรูปของโรงงานก่อนส่งมอบ ซึ่งสะดวกสำหรับการติดตั้งและทดสอบการใช้งานเพื่อให้การผลิตทันเวลา |
|
โปรแกรมการวิเคราะห์จะแตกต่างกันไปตามโลหะและธาตุ พารามิเตอร์การกระตุ้นและการทดสอบของอุปกรณ์ได้รับการปรับอย่างดีก่อนส่งมอบ ตามโปรแกรมการวิเคราะห์ สามารถเลือกเงื่อนไขการทดสอบที่เหมาะสมที่สุดได้โดยอัตโนมัติ |
|
|
ขอบเขตของการวิเคราะห์แนบมากับข้อกำหนดและสามารถวาดหรือขยายได้อย่างอิสระตามตัวอย่างมาตรฐานที่ผู้ใช้จัดเตรียมไว้ |
|
|
ความเร็วในการวิเคราะห์ที่รวดเร็ว |
ความเร็วในการวิเคราะห์นั้นเร็วมาก ใช้เวลาเพียง 20 วินาทีในการทดสอบหนึ่งครั้ง |
|
ตามวัสดุการวิเคราะห์ที่แตกต่างกัน ด้วยการตั้งเวลาก่อนการเผาไหม้และเวลาการวัด เครื่องมือสามารถบรรลุผลการวิเคราะห์ที่ดีที่สุดโดยใช้เวลาสั้นที่สุด |
|
|
การวิเคราะห์แบบหลายเมทริกซ์ |
การออกแบบเส้นทางแสงใช้โครงสร้างเข็มทิศ อุปกรณ์ตรวจจับจะถูกจัดเรียงสลับกันขึ้นและลงเพื่อให้ได้เส้นสเปกตรัมทั้งหมด แม้ว่าจะไม่มีการเพิ่มสิ่งอำนวยความสะดวกด้านฮาร์ดแวร์ แต่การวิเคราะห์แบบหลายเมทริกซ์ก็สามารถรับรู้ได้ |
|
ง่ายต่อการเพิ่มเมทริกซ์ ประเภทวัสดุ และองค์ประกอบการวิเคราะห์โดยไม่ต้องเสียค่าใช้จ่ายด้านฮาร์ดแวร์ตามความต้องการในการผลิต |
|
|
ระบบซอฟต์แวร์ภาษาจีน-อังกฤษ |
ซอฟต์แวร์ควบคุมการทำงานของเครื่องมือเข้ากันได้กับระบบ Windows7/8/10 อย่างสมบูรณ์ |
|
ซอฟต์แวร์นี้ใช้งานง่ายแม้ว่าจะไม่มีความรู้ด้านสเปกโตรมิเตอร์และประสบการณ์การปฏิบัติงานก็ตาม หลังจากใช้ความรู้ง่ายๆในการฝึกอบรมแล้วเท่านั้น |
1)ข้อมูลจำเพาะและพารามิเตอร์ทางเทคนิค
|
รายการ |
ดัชนี |
|
เมทริกซ์การวิเคราะห์ |
Fe, Al, Cu, Zn, Ni, Pb, Mg เป็นต้น |
|
เวลาวิเคราะห์ |
ตามประเภทตัวอย่าง ปกติคือ 20 วินาที |
|
ระบบออปติคัล |
พารารุงเง |
|
ช่วงความยาวคลื่น |
160~580 นาโนเมตร |
|
พลังการทำงาน |
(220±20)วี เอซี,(50±1)เฮิรตซ์,แหล่งจ่ายไฟเฟสเดียวพร้อมสายดินป้องกัน |
|
อุณหภูมิในการทำงาน |
(10~30)℃ |
|
อุณหภูมิในการจัดเก็บ |
(0~45)℃ |
|
ความชื้นในการทำงาน |
20％~80% |
|
ข้อกำหนดความบริสุทธิ์ของก๊าซอาร์กอน |
99.999% |
|
แรงดันขาเข้าของก๊าซอาร์กอน |
0.5MPa |
|
เครื่องวัดอัตราการไหลของก๊าซอาร์กอน |
อัตราการไหลของการกระตุ้น 3.5 ลิตร/นาที,รักษาอัตราการไหล 0.4 ลิตร/นาที,อัตราการไหลขณะสแตนด์บาย 0.1 ลิตร/นาที |
|
พลังกระตุ้นสูงสุด |
400VA |
|
พลังงานเฉลี่ยสแตนด์บาย |
100VA |
|
ประเภทแหล่งกำเนิดแสง |
การสังเคราะห์พัลส์แหล่งกำเนิดแสงดิจิตอลทั้งหมด (พัลส์ที่ตั้งโปรแกรมได้แหล่งกำเนิดแสงดิจิตอลทั้งหมด) |
|
ความถี่การคายประจุ |
สูงสุด 1,000 เฮิรตซ์ |
|
ปล่อยปัจจุบัน |
สูงสุด 400A |
|
ชีพจรการจุดระเบิด |
1~14kV |
|
ชีพจรกระตุ้นประกายไฟ |
20~230V |
|
ชีพจรกระตุ้นอาร์ค |
20~60V |
|
เส้นผ่านศูนย์กลางรูโต๊ะประกาย |
13มม |
2)ระบบออปติคัล
ล ระบบออปติคอลแบบเต็มสเปกตรัมพร้อมโครงสร้าง lpa-Runge
ล ช่วงความยาวคลื่น: 160~580 นาโนเมตร
ล เครื่องตรวจจับ CMOS ประสิทธิภาพสูงหลายตัว
ล ความต้านทานต่อการเปลี่ยนแปลงอุณหภูมิสิ่งแวดล้อม
ล การออกแบบห้องแสงแบบบูรณาการ เครื่องตรวจจับ CMOS ช่วยให้มั่นใจได้ว่าคลื่นสั้นเพื่อให้ได้ประสิทธิภาพที่ดีที่สุด
ล การควบคุมอุณหภูมิคงที่ของห้องฉายแสง อุณหภูมิอยู่ที่ 36℃.
3)ตัวอย่างตาราง Spark
ล การออกแบบพิเศษของห้องกระตุ้นทำให้การทำความสะอาดห้องกระตุ้นตัวอย่างสะดวกยิ่งขึ้น
ล ทางเดินก๊าซอาร์กอนที่ได้รับการปรับปรุงได้รับการออกแบบมาเพื่อให้แน่ใจว่าสถานียิงจะเย็นลงอย่างมีประสิทธิผล และฝุ่นโลหะเข้าไปในตัวกรองอย่างมีประสิทธิผลในระหว่างกระบวนการกระตุ้น ซึ่งทำให้การกระตุ้นตัวอย่างมีความเสถียรมากขึ้น และช่วยลดปริมาณฝุ่นโลหะจากร่างกายมนุษย์ได้อย่างมาก มีไว้เพื่อปกป้องสุขภาพและความปลอดภัยของผู้ปฏิบัติงาน
ล พื้นที่กระตุ้นเล็กลงซึ่งทำให้การใช้อาร์กอนน้อยลง
ล ตัวอย่างฟิกซ์เจอร์ที่ใช้งานง่าย
ล อิเล็กโทรดมีฟังก์ชั่นเป่าเองซึ่งทำให้อายุการใช้งานของอิเล็กโทรดยาวนานขึ้นและทำความสะอาดอิเล็กโทรดได้ง่ายขึ้นมาก
ล รูพรุนขนาด 13 มม. เหมาะสำหรับการวิเคราะห์ตัวอย่างมากกว่า
ล เครื่องกำเนิดตัวอย่างแบบเปิดสามารถใช้ในการวิเคราะห์ตัวอย่างที่มีขนาดและรูปร่างต่างๆ ได้
ล การออกแบบโครงสร้างเลนส์ทำให้การแยกชิ้นส่วนและการเช็ดเลนส์ทำได้สะดวกยิ่งขึ้น และการออกแบบการล้างด้วยอาร์กอนสามารถยืดระยะเวลาการทำความสะอาดเลนส์ได้
4)แหล่งกำเนิดแสงดิจิตอล
ล การสังเคราะห์พัลส์แหล่งกำเนิดแสงดิจิตอลเต็มรูปแบบ (แหล่งกำเนิดแสงดิจิตอลพัลส์เต็มรูปแบบที่ตั้งโปรแกรมได้) ความถี่สูงสุดถึง 1,000 Hz
ล เทคโนโลยีก่อนการเผาไหม้พลังงานสูง
ล การออกแบบการควบคุมและวงจรไฟฟ้าที่เหมาะสมที่สุด และฟังก์ชันการป้องกันความปลอดภัยจากการกระตุ้นที่สมบูรณ์แบบ
ล ให้รูปคลื่นของประกายไฟ ส่วนโค้ง หรือการกระตุ้นแบบผสมผสานที่เหมาะสมที่สุดสำหรับตัวอย่างการวิเคราะห์ต่างๆ
ล ความถี่:(100~1,000)เฮิรตซ์
ล ปล่อยปัจจุบัน: :สูงสุด 400 ก
5)ระบบการได้มาซึ่งข้อมูล
ล โปรเซสเซอร์ DSP ประสิทธิภาพสูงพร้อมฟังก์ชั่นการรับและควบคุมข้อมูลความเร็วสูงพิเศษ
ล การได้มาซึ่งประกายไฟเดี่ยวและการหน่วงเวลาสเปกตรัมเพื่อให้ได้การวัดเนื้อหาองค์ประกอบที่เหมาะสมยิ่งขึ้น
ล คอมพิวเตอร์ภายนอก (ผู้ใช้เลือกได้)
ล การส่งข้อมูลอีเธอร์เน็ตความเร็วสูง
6)ซอฟต์แวร์วิเคราะห์
ล ซอฟต์แวร์วิเคราะห์กราฟิกที่ใช้ระบบปฏิบัติการ Windows สะดวกและใช้งานได้จริง
ล ฟังก์ชั่นการวินิจฉัยระบบอัตโนมัติที่สมบูรณ์
ล ฟังก์ชั่นการจัดการฐานข้อมูลที่สมบูรณ์แบบ ง่ายต่อการสืบค้นและสรุปข้อมูล
ล อัลกอริธึมการแก้ไขอัจฉริยะเพื่อความมั่นใจในเสถียรภาพและความน่าเชื่อถือของเครื่องมือ
ล กรอกข้อมูลเส้นสเปกตรัมและอัลกอริธึมการหักสัญญาณรบกวนให้สมบูรณ์เพื่อให้แน่ใจว่าการวิเคราะห์แม่นยำยิ่งขึ้น
ล การปรับให้เข้ากับระบบปฏิบัติการ Windows ล่าสุด
7)รายการส่วนประกอบหลักหลักและแหล่งกำเนิด
|
เลขที่ |
ชื่อ |
ยี่ห้อ |
ต้นทาง |
|
1 |
อาร์เรย์ CMOS |
ฮามามัตสึ |
ญี่ปุ่น |
|
2 |
ตะแกรง |
ไซสส์ |
|
|
3 |
แว่นสายตา |
ไซสส์ |
เยอรมนี |
|
4 |
ใยแก้วนำแสง |
คล่องตัว |
จีน |
|
5 |
กรีด |
เลน็อกซ์เลเซอร์ |
จีน |
|
6 |
กรอง |
ทีดีเค |
ญี่ปุ่น |
|
7 |
เซ็นเซอร์ความดัน |
เอสเอสไอ |
จีน |
|
8 |
บล็อกวาล์ว |
แอร์แทค |
ไต้หวัน |
|
9 |
โมดูลแหล่งกำเนิดแสงดิจิตอล |
นัวจิน |
นัวจิน |
|
10 |
การควบคุมหลักและการได้มาซึ่งข้อมูล |
นัวจิน |
นัวจิน |
|
11 |
ระบบออปติกสุญญากาศ |
นัวจิน |
นัวจิน |
|
12 |
โมดูลสถานียิง |
นัวจิน |
นัวจิน |
|
13 |
ซอฟต์แวร์ระบบ |
นัวจิน |
นัวจิน |
|
14 |
คอมพิวเตอร์ |
เลน โอโว |
จีน |
|
15 |
เครื่องพิมพ์ |
เอชพี |
จีน |
|
16 |
ตัวอย่างมาตรฐาน |
มาตรฐานแห่งชาติ |
แบรนด์จีนหรือต่างประเทศ |
3.องค์ประกอบและช่วงการวิเคราะห์
|
โปรแกรม |
Fe-โลหะผสมต่ำ |
เหล็ก Fe-Cr-Ni |
เหล็ก Fe-Cr |
|||
|
องค์ประกอบ |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
|
ค |
0.0006 |
1.3 |
0.008 |
2.5 |
0.04 |
2.2 |
|
ศรี |
0.01 |
3.9 |
0.09 |
4 |
0.1 |
1.4 |
|
มน |
0.03 |
2.1 |
0.12 |
16 |
0.1 |
1.5 |
|
ป |
0.002 |
0.12 |
0.003 |
0.3 |
0.006 |
0.05 |
|
ส |
0.002 |
0.16 |
0.001 |
0.4 |
0.001 |
0.3 |
|
Cr |
0.01 |
4.5 |
7.4 |
32 |
7.8 |
24 |
|
นิ |
0.004 |
4.4 |
0.8 |
48 |
0.09 |
4.2 |
|
โม |
0.0004 |
1.3 |
0.08 |
4.2 |
0.02 |
1 |
|
อัล |
0.003 |
1.5 |
0.005 |
1.7 |
0.1 |
1.7 |
|
ลูกบาศ์ก |
0.0002 |
0.5 |
0.05 |
4.5 |
0.02 |
0.5 |
|
บริษัท |
0.001 |
0.5 |
0.008 |
17 |
0.01 |
0.5 |
|
ติ |
0.002 |
1.2 |
0.005 |
1.1 |
0.006 |
0.4 |
|
ไม่มี |
0.002 |
0.3 |
0.02 |
2 |
|
|
|
วี |
0.0003 |
0.9 |
0.02 |
9.5 |
0.03 |
1.1 |
|
ว |
0.03 |
2.1 |
0.002 |
4.1 |
0.05 |
0.7 |
|
ป.ล |
0.0003 |
0.03 |
0.0001 |
0.02 |
|
|
|
บี |
0.0006 |
0.02 |
0.0007 |
0.02 |
|
|
|
ส |
0.001 |
0.09 |
0.0003 |
0.05 |
|
|
|
สังกะสี |
0.002 |
0.04 |
0.006 |
0.008 |
|
|
|
เช่น |
0.0007 |
0.1 |
0.0004 |
0.04 |
|
|
|
บี |
0.0001 |
0.01 |
0.00004 |
0.003 |
|
|
|
ซ.ร |
0.004 |
0.35 |
|
|
|
|
|
แคลิฟอร์เนีย |
0.0004 |
0.002 |
0.0003 |
0.001 |
|
|
|
สบ |
0.0002 |
0.02 |
0.0005 |
0.022 |
|
|
|
เอ็น |
0.002 |
0.09 |
0.004 |
0.9 |
|
|
|
เฟ |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
|||
|
โปรแกรม |
Fe-เหล็กหล่อ |
Fe-Cr-หล่อแข็ง |
เหล็กกล้า Fe-Mn |
เหล็กกล้า Fe-Tool |
||||
|
องค์ประกอบ |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
|
ค |
1.8 |
4.5 |
0.9 |
3.4 |
0.5 |
2.4 |
0.08 |
2.2 |
|
ศรี |
0.2 |
4.7 |
0.2 |
2.5 |
0.3 |
1.7 |
0.04 |
1.5 |
|
มน |
0.06 |
4.7 |
0.1 |
2.4 |
5.3 |
23 |
0.04 |
1.7 |
|
ป |
0.02 |
0.8 |
0.01 |
0.3 |
0.01 |
0.2 |
0.004 |
0.07 |
|
ส |
0.003 |
0.2 |
0.01 |
0.15 |
0.006 |
0.11 |
0.001 |
0.06 |
|
Cr |
0.03 |
10.5 |
0.4 |
34 |
0.08 |
3.8 |
1.8 |
14 |
|
นิ |
0.05 |
6.8 |
0.05 |
32 |
0.04 |
3.5 |
0.07 |
0.55 |
|
โม |
0.01 |
2.1 |
0.1 |
4 |
0.1 |
2 |
0.02 |
9.4 |
|
อัล |
0.002 |
0.12 |
|
|
0.008 |
0.12 |
0.005 |
1.6 |
|
ลูกบาศ์ก |
0.06 |
2.2 |
0.06 |
1.5 |
0.02 |
0.6 |
0.04 |
0.5 |
|
บริษัท |
0.008 |
0.03 |
|
|
0.007 |
0.1 |
0.008 |
8 |
|
ติ |
0.007 |
1 |
0.01 |
0.14 |
0.004 |
0.4 |
|
|
|
ไม่มี |
0.002 |
0.7 |
0.1 |
0.7 |
0.08 |
0.42 |
|
|
|
วี |
0.01 |
0.7 |
0.02 |
1.2 |
0.01 |
0.84 |
0.03 |
2.5 |
|
ว |
0.007 |
1 |
|
|
|
|
0.06 |
19 |
|
ป.ล |
0.0002 |
0.04 |
|
|
|
|
0.0001 |
0.07 |
|
มก |
0.001 |
0.14 |
|
|
|
|
|
|
|
บี |
0.002 |
0.5 |
|
|
0.0009 |
0.02 |
|
|
|
ส |
0.003 |
0.3 |
|
|
0.008 |
0.07 |
0.007 |
0.05 |
|
ลา |
0.002 |
0.12 |
|
|
|
|
|
|
|
ซี |
0.004 |
0.09 |
|
|
|
|
|
|
|
เอ็น |
|
|
|
|
0.01 |
0.09 |
0.008 |
0.05 |
|
เต |
0.014 |
0.016 |
|
|
|
|
|
|
|
เฟ |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
||||
|
โปรแกรม |
อัลลอยด์อัล-ซี |
อัลลอยด์อัล-สังกะสี |
อัลลอยด์อัล-คู |
โลหะผสมอัล Mg |
โลหะผสมเพียวอัล |
|||||
|
องค์ประกอบ |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
|
ศรี |
0.02 |
24 |
0.02 |
9.4 |
0.02 |
7 |
0.02 |
2.3 |
0.01 |
1.2 |
|
เฟ |
0.02 |
4 |
0.03 |
1 |
0.05 |
1.9 |
0.07 |
0.8 |
0.01 |
4 |
|
ลูกบาศ์ก |
0.005 |
6 |
0.01 |
4.3 |
0.01 |
13 |
0.007 |
1 |
0.002 |
1 |
|
มน |
0.005 |
1 |
0.02 |
1 |
0.05 |
1 |
0.03 |
2.4 |
0.001 |
1 |
|
มก |
0.01 |
1.5 |
0.01 |
4 |
0.01 |
2.7 |
0.006 |
10.2 |
0.002 |
1 |
|
Cr |
0.005 |
0.5 |
0.01 |
0.4 |
0.01 |
0.14 |
0.01 |
0.4 |
0.001 |
0.15 |
|
นิ |
0.02 |
2.5 |
0.01 |
0.2 |
0.01 |
2.3 |
0.005 |
0.25 |
0.001 |
0.16 |
|
สังกะสี |
0.005 |
3.5 |
0.01 |
12 |
0.05 |
3.5 |
0.01 |
1 |
0.002 |
0.5 |
|
ติ |
0.005 |
0.4 |
0.005 |
0.3 |
0.001 |
0.2 |
0.007 |
0.3 |
0.001 |
0.15 |
|
เป็น |
0.001 |
0.2 |
|
|
|
|
0.001 |
0.009 |
|
|
|
บี |
0.02 |
0.6 |
0.002 |
0.6 |
0.02 |
0.6 |
0.02 |
0.6 |
0.02 |
0.6 |
|
แคลิฟอร์เนีย |
0.002 |
0.03 |
|
|
|
|
|
|
|
|
|
ซีดี |
0.001 |
0.3 |
0.002 |
0.3 |
0.01 |
0.3 |
0.01 |
0.3 |
0.001 |
0.3 |
|
ซี |
|
|
|
|
|
|
0.05 |
0.3 |
0.05 |
0.3 |
|
บริษัท |
0.003 |
0.4 |
0.01 |
0.05 |
0.03 |
0.4 |
0.03 |
0.4 |
0.009 |
0.4 |
|
กา |
0.005 |
0.2 |
|
|
|
|
0.009 |
0.02 |
0.002 |
0.06 |
|
ลา |
|
|
|
|
|
|
0.02 |
0.12 |
0.02 |
0.12 |
|
ป.ล |
0.005 |
0.5 |
0.005 |
0.5 |
0.01 |
0.5 |
0.001 |
0.5 |
0.002 |
0.5 |
|
สบ |
0.005 |
0.4 |
|
|
0.1 |
0.4 |
|
|
|
|
|
ส |
0.003 |
0.5 |
0.005 |
0.2 |
0.02 |
0.3 |
0.0007 |
0.2 |
0.01 |
0.2 |
|
ซีเนียร์ |
0.005 |
0.1 |
|
|
|
|
|
|
|
|
|
วี |
0.005 |
0.2 |
0.005 |
0.03 |
0.01 |
0.03 |
0.002 |
0.03 |
0.004 |
0.05 |
|
ซ.ร |
0.005 |
0.2 |
0.01 |
0.3 |
0.001 |
0.2 |
0.003 |
0.12 |
0.001 |
0.12 |
|
ปร |
|
|
|
|
|
|
0.005 |
0.03 |
0.005 |
0.03 |
|
Nd |
|
|
|
|
|
|
0.02 |
0.12 |
0.02 |
0.12 |
|
เอสเอ็ม |
|
|
|
|
|
|
0.001 |
0.006 |
0.001 |
0.006 |
|
ป |
0.002 |
0.005 |
|
|
|
|
|
|
|
|
|
อัล |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
|||||
|
โปรแกรม |
ทองเหลือง |
ทองแดง-นิกเกิล-สังกะสี |
อลูมิเนียมบรอนซ์ |
ทองแดงดีบุกตะกั่ว |
||||
|
องค์ประกอบ |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
|
สังกะสี |
0.5 |
45 |
0.01 |
0.8 |
0.04 |
7 |
0.003 |
11.3 |
|
สังกะสี |
|
|
18 |
33.5 |
|
|
|
|
|
ป.ล |
0.01 |
6 |
0.002 |
1.3 |
0.002 |
0.12 |
0.001 |
21 |
|
ส |
0.009 |
9.5 |
0.009 |
5.8 |
0.003 |
2.5 |
0.005 |
19 |
|
ป |
0.002 |
0.2 |
0.003 |
0.07 |
0.002 |
0.2 |
0.001 |
1 |
|
มน |
0.001 |
5.3 |
0.0009 |
1.8 |
0.001 |
2.4 |
0.001 |
0.4 |
|
เฟ |
0.02 |
3 |
0.03 |
2.7 |
0.005 |
6 |
0.003 |
1 |
|
นิ |
0.009 |
1.8 |
5.5 |
34 |
0.002 |
6 |
0.001 |
5 |
|
ศรี |
0.001 |
4.6 |
0.0009 |
0.8 |
0.004 |
0.3 |
0.002 |
1.4 |
|
มก |
0.001 |
0.01 |
0.003 |
0.7 |
|
|
|
|
|
Cr |
0.001 |
0.2 |
0.0003 |
1.8 |
|
|
|
|
|
เต |
|
|
|
|
|
|
|
|
|
เช่น |
0.001 |
0.2 |
0.003 |
0.05 |
0.001 |
0.03 |
0.004 |
0.2 |
|
สบ |
0.001 |
0.4 |
|
|
0.001 |
0.1 |
0.001 |
0.6 |
|
ซีดี |
0.001 |
0.02 |
|
|
0.001 |
0.01 |
|
|
|
บี |
0.002 |
5.5 |
0.001 |
0.1 |
0.002 |
0.12 |
0.006 |
1 |
|
อจ |
0.007 |
0.1 |
0.002 |
0.1 |
|
|
0.001 |
0.06 |
|
เป็น |
|
|
|
|
|
|
|
|
|
บริษัท |
0.004 |
0.5 |
0.007 |
0.3 |
|
|
0.001 |
0.2 |
|
อัล |
0.001 |
6.7 |
0.0009 |
2 |
3.0 |
12 |
0.01 |
0.6 |
|
ส |
0.001 |
0.15 |
0.0004 |
0.08 |
|
|
0.001 |
0.5 |
|
บี |
0.002 |
0.005 |
0.003 |
0.009 |
|
|
|
|
|
ติ |
|
|
0.003 |
0.15 |
|
|
|
|
|
ส |
0.003 |
1.4 |
|
|
|
|
0.005 |
0.5 |
|
ลูกบาศ์ก |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
||||
|
โปรแกรม |
ทองแดงแดง |
บี-บรอนซ์ |
Si-Bronze |
|||
|
องค์ประกอบ |
นาที |
สูงสุด |
นาที |
สูงสุด |
นาที |
สูงสุด |
|
สังกะสี |
0.001 |
0.3 |
0.005 |
0.23 |
0.2 |
6 |
|
สังกะสี |
|
|
|
|
|
|
|
ป.ล |
0.001 |
1.5 |
0.005 |
0.3 |
0.01 |
0.8 |
|
ส |
0.001 |
0.3 |
0.005 |
0.18 |
0.05 |
0.7 |
|
ป |
0.001 |
0.02 |
|
|
0.005 |
0.08 |
|
มน |
0.0001 |
0.1 |
0.005 |
0.08 |
0.2 |
1.8 |
|
เฟ |
0.001 |
0.2 |
0.02 |
0.28 |
0.1 |
1.7 |
|
นิ |
0.001 |
0.5 |
0.005 |
0.35 |
0.05 |
1 |
|
ศรี |
|
|
0.02 |
0.3 |
1.5 |
5 |
|
มก |
0.001 |
0.01 |
|
|
0.002 |
0.01 |
|
Cr |
0.001 |
0.03 |
0.002 |
0.006 |
|
|
|
เต |
0.005 |
0.05 |
|
|
|
|
|
เช่น |
0.005 |
0.3 |
|
|
0.005 |
0.08 |
|
สบ |
0.005 |
0.35 |
|
|
0.005 |
0.07 |
|
ซีดี |
0.001 |
0.03 |
|
|
|
|
|
บี |
0.001 |
0.07 |
|
|
0.002 |
0.02 |
|
อจ |
0.006 |
0.05 |
|
|
|
|
|
เป็น |
|
|
0.32 |
3.2 |
|
|
|
บริษัท |
0.001 |
0.05 |
0.15 |
2 |
|
|
|
อัล |
0.002 |
0.02 |
0.02 |
0.2 |
0.02 |
0.35 |
|
ส |
0.001 |
0.05 |
|
|
0.005 |
0.02 |
|
บี |
0.001 |
0.03 |
|
|
|
|
|
ส |
0.001 |
0.06 |
|
|
|
|
|
ลูกบาศ์ก |
เมทริกซ์ |
เมทริกซ์ |
เมทริกซ์ |
|||
บันทึก: :
ล เอกสารโปรแกรมนี้กรอกตามข้อกำหนดสัญญาจริงของลูกค้า
ล หากลูกค้ามีข้อกำหนดตัวอย่างมาตรฐาน ให้ระบุหมายเลขตัวอย่างและซื้อด้วยตนเอง หากพนักงานขายซื้อ ตัวอย่างมาตรฐานจะถูกจัดส่งแยกต่างหากจากอู๋ซี
ล หากลูกค้าใช้เป็นแอปพลิเคชันพิเศษและยินดีที่จะจัดหาตัวอย่างสำหรับการพัฒนาเส้นโค้ง ลูกค้าจะต้องจัดเตรียมเนื้อหาองค์ประกอบตัวอย่างที่ถูกต้องและรับรองความสม่ำเสมอของตัวอย่าง แต่เส้นโค้งนี้ไม่สามารถทำได้ทำหน้าที่เป็นดัชนีการยอมรับของตราสาร
4.สภาพแวดล้อมในห้องปฏิบัติการ
1)ข้อกำหนดด้านสิ่งแวดล้อม
เครื่องมือจะต้องวางไว้ในห้องปฏิบัติการพิเศษที่มีพื้นที่ภายในอาคารมากกว่า 10 ตารางเมตร และต้องแน่ใจว่าห้องปฏิบัติการไม่มีก๊าซที่เป็นอันตราย ไวไฟ และมีฤทธิ์กัดกร่อนอยู่รอบๆ
ข้อควรระวัง: ห้ามมิให้วางเครื่องมือนี้ในห้องปฏิบัติการวิเคราะห์ทางเคมี
อุณหภูมิในการทำงาน: 10 ℃~30 ℃ และความผันผวนของอุณหภูมิห้องภายใน 3 ชั่วโมงน้อยกว่า 2 องศา ห้องปฏิบัติการต้องติดตั้งเครื่องปรับอากาศ
อุณหภูมิการจัดเก็บ: 0 ℃~45 ℃
ความชื้นสัมพัทธ์ของสภาพแวดล้อม: 20% ~ 80% สำหรับพื้นที่เปียก จำเป็นต้องมีเครื่องลดความชื้น
หากไม่เป็นไปตามข้อกำหนดข้างต้น อายุการใช้งานและความแม่นยำในการวัดของเครื่องมืออาจได้รับผลกระทบ
แหล่งจ่ายไฟฟ้า: เฟสเดียว 220+20V, 1KVA.
ตรวจสอบให้แน่ใจว่า Innovate NJ-QP880 สเปกโตรมิเตอร์มีการใช้งานตามปกติ โปรดติดตั้งตัวควบคุมแรงดันไฟฟ้าที่มีไฟ AC เฟสเดียว 220V ขนาด 1kVA ถึง 3kVA
ตรวจสอบให้แน่ใจว่าใช้เครื่องมือที่เชื่อถือได้ โปรดเตรียมสายดินเส้นเดียวสำหรับเครื่องดนตรี และความต้านทานต่อสายดินน้อยกว่า 4 โอห์ม
ความบริสุทธิ์≥99.999%, ปริมาณออกซิเจน≤2ppm, H2Ocontent≤5ppm, (ไม่สามารถเก็บถังก๊าซอาร์กอนในที่โล่งได้ และห้ามฝนโดยเด็ดขาด)
หากไม่มีอาร์กอนที่มีความบริสุทธิ์สูง แนะนำให้ใช้เครื่องกรองอาร์กอน
การไหลของก๊าซอาร์กอน: การไหลขณะสแตนด์บายประมาณ 0.1 ลิตร/นาที, อัตราการไหลคงที่ประมาณ 0.1 ลิตร/นาที(0.4-0.5)ลิตร/นาที อัตราการไหลกระตุ้นประมาณ 3.5 ลิตร/นาที
แรงดันควบคุมแก๊สอาร์กอน: 0.5Mpa
จำเป็นต้องใช้ท่อเชื่อมต่ออาร์กอนสแตนเลสชนิดพิเศษ
5) ขวดไอเสีย
ก๊าซไอเสียของอุปกรณ์จะถูกปล่อยผ่านท่อเสริม PVC (เส้นผ่านศูนย์กลางภายใน 14 มม.) ลงในขวดกรอง ต้องทำความสะอาดและเปลี่ยนใหม่ทันเวลา
6)การเตรียมตัวอย่าง
สำหรับตัวอย่างฐานเหล็ก ตัวอย่างจะต้องเตรียมโดยใช้กลไกการบดแบบพิเศษ ต้องใช้เครื่องเจียรจานคู่ และเครื่องเจียรบด ซึ่งใช้สำหรับบดบนพื้นผิวของตัวอย่างเหล็กและเหล็กกล้า ตัวอย่างเหล็กหล่อสีขาวจะต้องมีความสม่ำเสมอ
ผู้ใช้จำเป็นต้องเตรียมเครื่องตัดสำหรับการบำบัดตัวอย่างที่ไม่เหมาะสำหรับการวิเคราะห์ทางสเปกโทรสโกปี
ตัวอย่างต้องสม่ำเสมอ ไม่มีรูพรุน และไม่มีข้อบกพร่องในการหล่อ พื้นผิวต้องเรียบ ไม่มีออกไซด์ ไม่มีคราบน้ำมัน และไม่มีเสี้ยน
7)ข้อกำหนดตัวอย่างมาตรฐาน
จะมีการสุ่มตัวอย่างมาตรฐานหนึ่งตัวอย่างเพื่อแก้ไขเส้นโค้งสเปกตรัมโดยรวมของอุปกรณ์ นอกจากนี้ ผู้ใช้จำเป็นต้องเตรียมตัวอย่างมาตรฐานที่เหมาะสมเป็นพิเศษสำหรับประเภทผลิตภัณฑ์ของตนเองเพื่อการสอบเทียบเส้นโค้งการวิเคราะห์ด้วยเครื่องมือ
8)ข้อกำหนดด้านคอมพิวเตอร์และเครื่องพิมพ์
เตรียมคอมพิวเตอร์ที่มีการกำหนดค่าทั่วไป หน่วยความจำ 1GB ขึ้นไป CPU ดูอัลคอร์ 1.8G Hz ขึ้นไป เพื่อติดตั้งซอฟต์แวร์วิเคราะห์สเปกโตรมิเตอร์ Innovate T5
เตรียมเครื่องพิมพ์เพื่อพิมพ์รายงานการวิเคราะห์
ผู้ติดต่อ: Ms. Shifen Yuan
โทร: 8610 82921131,8618610328618
แฟกซ์: 86-10-82916893
Thai
