รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย | ประเภทสแกน: | สแกนและสแกน B |
|---|---|---|---|
| ความถี่: | 0.2~20เมกะเฮิรตซ์ | ช่วงการตรวจจับ: | 0 - 10000 มม. |
| วิธีการทำงาน: | Pulse echo, dual และ thru-transmission | การสื่อสาร: | เชื่อมต่อกับคอมพิวเตอร์ผ่าน RS232 หรือ USB |
| เวลาการทำงานของแบตเตอรี่: | 7 ชั่วโมง | พลัง: | 220VAC, 110VDC |
| เน้น: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉายดิจิตอล,เครื่องตรวจสอบความบกพร่องการปรับขนาดอัตโนมัติ,อุปกรณ์ทดสอบอัลตราโซนิก FD350 |
||

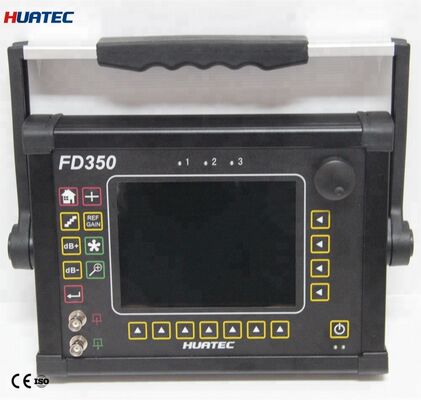

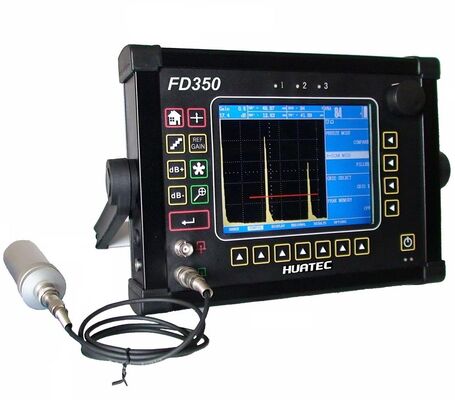

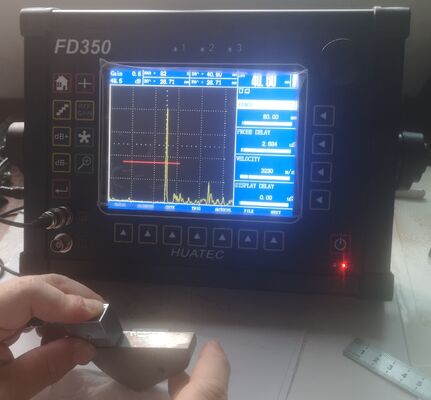

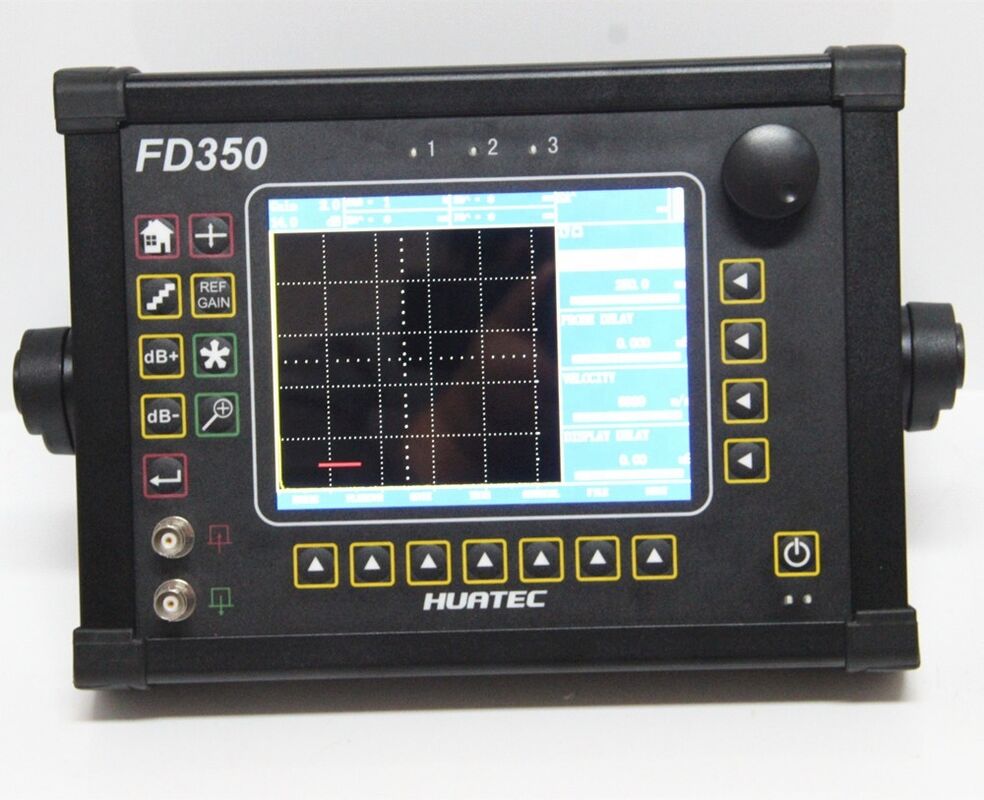

FD350 เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกดิจิทัลพร้อมการสอบเทียบอัตโนมัติ
ข้อมูลผลิตภัณฑ์:
·การสอบเทียบอัตโนมัติ การปรับอัตราขยายอัตโนมัติ
·บันทึกวิดีโอของกระบวนการทดสอบและเล่นอัตโนมัติ
·AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, A scan & B scan
·การจับภาพความเร็วสูงและสัญญาณรบกวนต่ำมาก
·โครงสร้างโลหะแข็งแรง (IP65)
·การแสดงผลรูปคลื่นที่คมชัดสูงจากแสงจ้า
·ซอฟต์แวร์ PC ที่ทรงพลังและรายงานสามารถส่งออกเป็น Excel ได้
·รุ่นขนาดเล็ก น้ำหนักเบา
ดัชนีทางเทคนิคหลัก:
|
ฟังก์ชัน |
พารามิเตอร์ |
|
ความถี่ |
0.2 – 20 MHz |
|
ช่วงการตรวจจับ |
0 - 10000 มม. |
|
ความเร็วเสียง |
100 – 20000 ม./วินาที |
|
วิธีการทำงาน |
Pulse echo, dual, และ thru-transmission |
|
การเลื่อนพัลส์ |
-5 ถึง 3400 μs ในเหล็ก (ขึ้นอยู่กับช่วง) |
|
จุดศูนย์ของหัววัด |
0 – 100 μs |
|
การปรับอัตราขยาย |
(0-110) dB, ขั้นตอน: 0.2, 0.5, 1.0, 2.0, 6.0, 12.0, กำหนดเองได้ (0-24), และล็อค |
|
ข้อผิดพลาดเชิงเส้นแนวตั้ง |
≤3% |
|
ข้อผิดพลาดเชิงเส้นแนวนอน |
≤0.1% |
|
ช่วงไดนามิก |
≥40dB |
|
ความไวส่วนเกิน |
≥60dB(200 มม. ความลึก, รูแบนก้น φ2) |
|
การสื่อสาร |
เชื่อมต่อกับคอมพิวเตอร์ผ่าน RS232 หรือ USB |
|
สัญญาณรบกวนไฟฟ้าเฉลี่ย |
≤20% |
|
สี TFT LCD |
5.25” x 3.875” (133 x 98 มม.), 640 x 480 พิกเซล VGA, สี |
|
สัญญาณเตือนเกต |
สัญญาณเตือนเสียงเกตคลื่นเข้า/คลื่นหาย, ความกว้าง, ความสูง, ตำแหน่ง, ปรับต่อเนื่อง |
|
เวลาทำงานของแบตเตอรี่ |
7 ชั่วโมง |
|
อุณหภูมิการทำงาน |
-10℃～60℃ |
|
กำลังไฟ |
220VAC, 110VDC |
|
ขนาดภายนอก |
11.9” กว้าง x 9.9” สูง x 2” ลึก (302 x 251 x 51 มม.) |
|
น้ำหนักสุทธิ |
5.5 ปอนด์. (2.5 กก.) แบตเตอรี่ Li-Ion; 4.8 ปอนด์ (2.2 กก.) ไม่รวมแบตเตอรี่ |
การจัดส่งมาตรฐาน:
เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบพกพา
คู่มือการใช้งาน
หัววัดแบบตรง
หัววัดแบบมุม (60 องศา)
สายหัววัด
แผ่นซีดีซอฟต์แวร์ PC
สาย PC แบบอนุกรม
อะแดปเตอร์ AC/ที่ชาร์จ
กระเป๋าใส่
อุปกรณ์เสริมเพิ่มเติม:
หัววัดแบบตรง (5MHz-φ20)
หัววัดแบบตรง (2.5MHz-φ20)
หัววัดแบบตรง (2.25MHz-φ20)
หัววัดแบบตรง (1MHz-φ20)
หัววัดแบบมุม (4MHz-45องศา, 8*9มม.)
หัววัดแบบมุม (4MHz-60องศา, 8*9มม.)
หัววัดแบบมุม (4MHz-70องศา, 8*9มม.)
หัววัดแบบมุม (4MHz-80องศา, 8*9มม.)
หัววัดแบบมุม (2MHz-45องศา, 8*9มม.)
หัววัดแบบมุม (2MHz-60องศา, 8*9มม.)
หัววัดแบบมุม (2MHz-70องศา, 8*9มม.)
หัววัดแบบมุม (2MHz-80องศา, 8*9มม.)
หัววัด T/R (5MHz-φ20มม., โฟกัส 15มม.)
หัววัด T/R (2.5MHz-φ20มม., โฟกัส 15มม.)
สายเชื่อมต่อหัววัด (BNC-BNC)
สายเชื่อมต่อหัววัด (BNC-Lemo 00)
สายเชื่อมต่อหัววัด (Lemo 01-BNC)
สายเชื่อมต่อหัววัด (Lemo 01-Lemo 00)
แบตเตอรี่ลิเธียมไอออน
อะแดปเตอร์ไฟ (4A/9V)
สายไฟ
เคสหนัง
บล็อกทดสอบ V1
บล็อกทดสอบ V2
บล็อกทดสอบ DAC, ASME เป็นต้น
