รายละเอียดสินค้า:
|
| ช่วงการตรวจจับ: | 0 - 10000 มม. | ความถี่: | 0.2 20 MHz |
|---|---|---|---|
| ความเร็วเสียง: | 100 – 20000 ม./วินาที | ชีพจรกะ: | -5 ถึง 3400 μs ในเหล็ก (ขึ้นอยู่กับช่วง) |
| วิธีการทำงาน: | Pulse echo, dual และ thru-transmission | จุดศูนย์ของโพรบ: | 0 – 100 ไมโครวินาที |
| ช่วงไดนามิก: | ≥40dB | ||
| เน้น: | เครื่องตรวจสอบความบกพร่องด้วยเสียงฉาย ultrasonic FD350 IP65,อุปกรณ์วัดความหนา ultrasonic 640×480 LCD,เครื่องตรวจสอบความบกพร่องอุตสาหกรรม ความรู้สึกสูง |
||

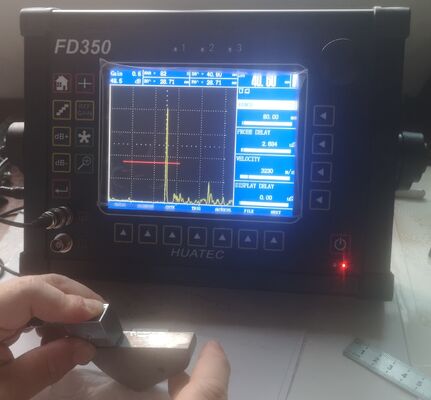

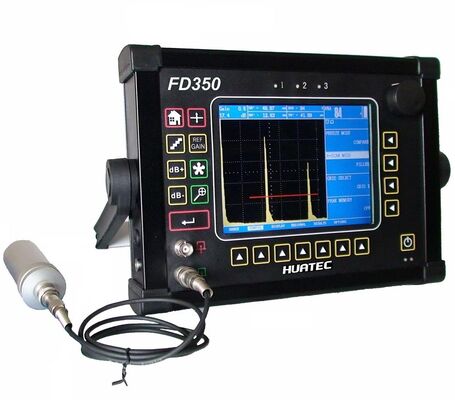

เครื่องวัดข้อบกพร่องและวัดความหนาแบบอัลตราโซนิก FD350 IP65 หน้าจอสี TFT LCD 640x480 ความไวสูง เครื่องตรวจจับข้อบกพร่องทางอุตสาหกรรม
เครื่องมือนี้เป็นเครื่องวัดข้อบกพร่องและวัดความหนาด้วยอัลตราโซนิก สามารถจัดเก็บ A-Scans พารามิเตอร์การทำงาน และข้อมูลการวัดความหนาต่างๆ ใน Data Logger ได้
ข้อมูลผลิตภัณฑ์:
การสอบเทียบอัตโนมัติ การปรับอัตราขยายอัตโนมัติ
การบันทึกวิดีโอของกระบวนการทดสอบและการเล่นอัตโนมัติ
AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, A scan & B scan
การจับภาพความเร็วสูงและสัญญาณรบกวนต่ำมาก
โครงสร้างโลหะแข็งแรง (IP65)
การแสดงผลรูปคลื่นความคมชัดสูงจากแสงจ้า
ซอฟต์แวร์ PC ที่ทรงพลังและรายงานสามารถส่งออกเป็น Excel ได้
รุ่นขนาดเล็ก น้ำหนักเบา
ดัชนีทางเทคนิคหลัก:
|
ฟังก์ชัน |
พารามิเตอร์ |
|
ความถี่ |
0.2 – 20 MHz |
|
ช่วงการตรวจจับ |
0 - 10000 มม. |
|
ความเร็วเสียง |
100 – 20000 ม./วินาที |
|
วิธีการทำงาน |
Pulse echo, dual, และ thru-transmission |
|
การเลื่อนพัลส์ |
-5 ถึง 3400 µs ในเหล็ก (ขึ้นอยู่กับช่วง) |
|
จุดศูนย์ของหัววัด |
0 – 100 µs |
|
การปรับอัตราขยาย |
(0-110) dB, ขั้น: 0.2, 0.5, 1.0, 2.0, 6.0, 12.0, กำหนดเองได้ (0-24) และล็อค |
|
ข้อผิดพลาดเชิงเส้นแนวตั้ง |
≤3% |
|
ข้อผิดพลาดเชิงเส้นแนวนอน |
≤0.1% |
|
ช่วงไดนามิก |
≥40dB |
|
ความไวส่วนเกิน |
≥60dB (ความลึก 200 มม., รูแบนก้น Ø2) |
|
การสื่อสาร |
เชื่อมต่อกับคอมพิวเตอร์ผ่าน RS232 หรือ USB |
|
เสียงรบกวนเฉลี่ย |
≤20% |
|
หน้าจอสี TFT LCD |
5.25”x 3.875” (133 x 98 มม.), 640 x 480 พิกเซล VGA, สี |
|
การแจ้งเตือน Gate |
การแจ้งเตือนด้วยเสียงเมื่อเข้า/ออก Gate, ความกว้าง, ความสูง, ตำแหน่ง, ปรับต่อเนื่อง |
|
เวลาทำงานของแบตเตอรี่ |
7 ชั่วโมง |
|
อุณหภูมิการทำงาน |
-10°C-60°C |
|
กำลังไฟ |
220VAC, 110VDC |
|
ขนาดภายนอก |
11.9”กว้าง x 9.9” สูง x 2” ลึก (302 x 251 x 51 มม.) |
|
น้ำหนักสุทธิ |
5.5 ปอนด์ (2.5 กก.) แบตเตอรี่ Li-Ion; 4.8 ปอนด์ (2.2 กก.) ไม่รวมแบตเตอรี่ |
คุณสมบัติ:
เครื่องมือนี้ขยายประสิทธิภาพและขอบเขตการใช้งานที่เครื่องมือพกพาสามารถตอบสนองได้ ยังคงคุณภาพ ความสะดวกในการพกพา ความทนทาน และความน่าเชื่อถือจากเครื่องมือซีรีส์นี้
หน้าจอ LCD สีความละเอียดสูงพร้อมการอัปเดต 60 Hz ที่รวดเร็ว ให้รูปลักษณ์แบบ "อนาล็อก" ของรูปคลื่น ให้ข้อมูลโดยละเอียดที่สำคัญในการใช้งานหลายอย่าง รวมถึงการตรวจสอบโรงไฟฟ้านิวเคลียร์ สามารถแสดงรูปคลื่นอ้างอิงและเปรียบเทียบกับ A-Scans สดในสีที่แตกต่างกันเพื่อการตีความผลการทดสอบที่ง่าย การปรับการทำงานทำได้ง่ายและรวดเร็วโดยใช้ปุ่มหมุน
หน้าจอ LCD สีความละเอียดสูง (640 x 480 พิกเซล) พร้อม "อนาล็อก ลุค" ของ Echo Dynamics
การทำงานที่ง่ายด้วยการปรับปุ่มหมุนที่รวดเร็ว
น้ำหนักเพียง 4.8 ปอนด์ รวมแบตเตอรี่เพื่อความสะดวกในการใช้งานทุกที่
Gate ข้อบกพร่องอิสระสองตัวพร้อมเอาต์พุต TTL และอนาล็อกแบบเรียลไทม์เพื่อรองรับการใช้งานที่หลากหลาย (พร้อม Gate Interface เสริมอีกหนึ่งตัว)
ความสามารถตั้งแต่ 200 KHz ถึง 20 MHz พร้อมช่วงความถี่ที่เลือกได้สามช่วงเพื่อให้เข้ากับหัววัดเพื่อประสิทธิภาพสูงสุด
PRF (ความถี่พัลส์ซ้ำ) มากกว่า 1K Hz ในทุกช่วงในเหล็ก ช่วยขจัด "Ghost Echoes" ทำให้เหมาะสำหรับการทดสอบวัสดุที่สะอาดทางเสียงเป็นเวลานาน
เปรียบเทียบรูปคลื่นอ้างอิงที่แช่แข็งกับ A-Scans สดในสีที่แตกต่างกันเพื่อตีความผลการทดสอบได้ง่าย
Data Logger แบบตัวอักษรและตัวเลข (รวมถึงรูปแบบไฟล์ Grid) สำหรับการจัดเก็บชุดข้อมูลและการอ่านค่าความหนาที่ยืดหยุ่นและสะดวก
DAC/TCG หลายเส้นโค้งแก้ไขความแปรผันของระยะทาง/แอมพลิจูดจากการสูญเสียวัสดุและการกระจายลำแสง
ใช้งานได้หกชั่วโมงด้วยแบตเตอรี่ Li ขนาด 6.6 Ahr (อะแดปเตอร์ AC สำหรับใช้งานบนโต๊ะ)
ตัวเลือก 6 รูปแบบสีจอแสดงผลที่ผู้ใช้เลือกได้และการควบคุมความสว่างเพื่อการมองเห็นที่ง่ายในทุกสภาพแสง
เลือกจาก 8 สีของรูปคลื่น A-Scan
การตั้งค่าการหน่วงสัญญาณที่เลือกได้สี่แบบ (50, 75, 150, และ 500 โอห์ม) เพื่อประสิทธิภาพหัววัดที่เหมาะสมที่สุด
ฟังก์ชัน Trig เพื่อกำหนดความลึก ระยะทางพื้นผิว เส้นทางเสียงไปยังข้อบกพร่อง และขาของการตรวจสอบโดยอัตโนมัติโดยใช้หัววัดแบบ Shear-wave (Angle Beam)
การแก้ไข RF สำหรับการกลับเฟสและการใช้งานการวัดแบบบาง
Auto CAL ทำให้การสอบเทียบง่ายและสะดวก
ช่วงต่ำสุด 0.040” (ในเหล็ก) สำหรับการใช้งานการวัดแบบบาง
ฟังก์ชันขั้น dB พร้อมการเพิ่มอัตราขยายหกขั้น
Data logger ความหนาพร้อมการตั้งชื่อตำแหน่ง ID แบบตัวอักษรและตัวเลข รูปแบบไฟล์ Grid บันทึกย่อ และความสามารถในการแก้ไข
จัดเก็บ ดูตัวอย่าง และแก้ไขชุดข้อมูลพร้อม A-Scans เพื่อเรียกดูและตั้งค่าเครื่องมือได้อย่างรวดเร็ว
โหมด "หลังการแช่แข็ง" พิเศษช่วยให้ปรับ Time-base แบบไดนามิกบนจอแสดงผล A-Scan ที่แช่แข็งได้
กระเป๋าพกพาที่หลากหลายและยืดหยุ่นพร้อมสายสะพายคอแบบปรับได้เพื่อความสะดวกในการขนส่งและใช้งานในพื้นที่จำกัด
การจัดส่งมาตรฐาน:
เครื่องตรวจจับข้อบกพร่องอัลตราโซนิกแบบพกพา
คู่มือการใช้งาน
หัววัดแบบตรง
หัววัดแบบมุม (60 องศา)
สายหัววัด
ซีดีซอฟต์แวร์ PC
สาย PC แบบอนุกรม
อะแดปเตอร์ AC/เครื่องชาร์จ
กระเป๋าพกพา
อุปกรณ์เสริมเพิ่มเติม:
หัววัดตรง (5MHz-Ø20)
หัววัดตรง (2.5MHz-Ø20)
หัววัดตรง (2.25MHz-Ø20)
หัววัดตรง (1MHz-Ø20)
หัววัดมุม (4MHz-45องศา, 8*9มม.)
หัววัดมุม (4MHz-60องศา, 8*9มม.)
หัววัดมุม (4MHz-70องศา, 8*9มม.)
หัววัดมุม (4MHz-80องศา, 8*9มม.)
หัววัดมุม (2MHz-45องศา, 8*9มม.)
หัววัดมุม (2MHz-60องศา, 8*9มม.)
หัววัดมุม (2MHz-70องศา, 8*9มม.)
หัววัดมุม (2MHz-80องศา, 8*9มม.)
หัววัด T/R (5MHz-Ø20มม., โฟกัส 15มม.)
หัววัด T/R (2.5MHz-Ø20มม., โฟกัส 15มม.)
สายเชื่อมต่อหัววัด (BNC-BNC)
สายเชื่อมต่อหัววัด (BNC-Lemo 00)
สายเชื่อมต่อหัววัด (Lemo 01-BNC)
สายเชื่อมต่อหัววัด (Lemo 01-Lemo 00)
แบตเตอรี่ลิเธียมไอออน
อะแดปเตอร์ไฟ (4A/9V)
สายไฟ
กระเป๋าหนัง
บล็อกทดสอบ V1
บล็อกทดสอบ V2
บล็อกทดสอบ DAC, ASME เป็นต้น
