รายละเอียดสินค้า:
|
| ช่วงการวัด (เหล็ก 45#): | 0.15 มม. – 1800 มม | ข้อผิดพลาดบ่งชี้ (<10 มม.): | ±0.005มม |
|---|---|---|---|
| ข้อผิดพลาดบ่งชี้ (≥10มม.): | ±0.1% | ข้อผิดพลาดในการทำซ้ำ: | ±0.001มม. (การทดสอบตัวเอง) |
| ความถี่ในการวัด: | 4Hz、8Hz、16Hz | ช่วงความเร็วเสียง: | 400-19999m/s |
| เน้น: | เครื่องวัดความหนาแบบดิจิตอลด้วยเสียงฉาย,เครื่องตรวจจับความหนาความแม่นยําสูง,เครื่องวัดความหนาของท่อ |
||

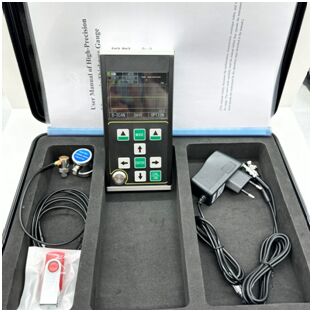

TG-5700 เครื่องวัดความหนาด้วยเสียงฉีดดิจิตอลความแม่นยําสูง ขั้นต่ํา 0.10 มม ทองเหลือง เทคโนโลยีหลายเสียง
TG-5710 เป็นเครื่องวัดความหนาของเสียงฉากดิจิตอลความแม่นยําสูงมือใหม่ที่มีการสแกน A / B. มันใช้หลักการวัดความหนาของเสียงฉากดิจิตอลที่พึ่งพาการสะท้อนกระแทกมันเหมาะสําหรับการวัดความหนาของวัสดุที่สามารถทําให้คลื่นฉายากระจายในมันที่ความเร็วคงที่และได้รับการสะท้อนจากหลังของมันความละเอียดการวัดคือ 0.001mm และช่วงการวัดมีขนาดเล็กเท่า 0.10mm (เหล็ก)
ผลิตภัณฑ์นี้สามารถวัดแผ่นและชิ้นส่วนการแปรรูปได้อย่างแม่นยํา ด้านอีกด้านหนึ่งมันสามารถตรวจสอบระดับการลดความอ่อนของท่อและภาชนะความดันในอุปกรณ์การผลิตหลังจากการกัดกร่อนระหว่างการใช้งานมันสามารถใช้ในน้ํามันได้, อุตสาหกรรมเคมี, โลหะ, การสร้างเรือ, ท้องอากาศ, พลังงาน และสาขาอื่น ๆ.
ผลิตภัณฑ์นี้ตรงกับมาตรฐานดังต่อไปนี้: รายละเอียดการปรับระดับสําหรับเครื่องวัดความหนา ultrasonic (JJF 1126-2004)
| รายการ | TG-5710 |
| ประเภทเครื่องตรวจสอบ | โซนด์กระจกเดียว / โซนด์กระจกคู่ |
| ระยะการวัด (เหล็ก 45#) | 0.15 มิลลิเมตร |
| ความผิดพลาดการแสดง ((< 10mm) | ± 0.005 มม |
| ความผิดพลาดการแสดง ((≥ 10mm) | ± 0.1% |
| ความผิดพลาดในการซ้ํา | ± 0.001mm ((ทดสอบด้วยตัวเอง) |
| ความมั่นคงของการแสดง | การใช้เทคโนโลยีศูนย์การข้าม และเทคโนโลยีเสียงสะท้อนหลายครั้ง เพื่อให้แน่ใจว่าค่าการวัดความหนาไม่ถูกส่งผลกระทบจากความแข็งแรงของเสียงสะท้อน, คอเฟกเซ็นต์ความอ่อนแอของวัสดุ, การเพิ่มความสูงและความสูงของประตูและมีความมั่นคงในการวัดและความน่าเชื่อถือสูง. |
| ความถี่ของการวัด | 4Hz,8Hz,16Hz |
| การแก้ไข | 0.1mm0.01 มิลลิเมตร0.001mm ((0.01นิ้ว,00.001 นิ้ว0.0001 นิ้ว) |
| เครื่องกําเนิดจังหวะ | การปล่อยคลื่นสี่เหลี่ยมลบถูกนํามาใช้ และความกว้างและความแรงดันของแรงผลักดันจะตรงกันเองกับ sonda |
| ระยะความเร็วของเสียง | 400-19999m/s |
| บล็อกการปรับ | สแตนเลส 4 มิลลิเมตร |
| การปิดอัตโนมัติ | คุณสามารถเลือก 5 นาที, 10 นาที, 20 นาที และปิดด้วยมือ |
| การปรับระดับเครื่องสํารวจ | การปรับขนาดจุดเดียว การปรับขนาดหลายจุด |
| กําไร | การควบคุมแรงเพิ่มอัตโนมัติ การควบคุมแรงเพิ่มอัตโนมัติ |
| ระยะการเพิ่ม | 0 ~ 70dB |
| รูปแบบการตรวจสอบ | ความถี่วิทยุ (RF) คลื่นครึ่งบวก (POS) คลื่นครึ่งลบ (NEG) คลื่นเต็ม (FULL) |
| ระบบการวัด | (1) MB-E: รูปแบบการวัดที่พัฒนาขึ้นจากเวลาการเดินทางจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนด้านล่างครั้งแรก (2) E-E: รูปแบบการวัดการเคลือบด้วยการเจาะเข้าไป, เสียงสะท้อนแบบ Em?? En เป็นตัวเลือก (3) ME-E:โหมดการวัดเสียงสะท้อนหลายเสียง; (4) THIN: โหมดการวัดผนังบาง |
| รูปแบบเลข | รูปแบบค่าความหนา รูปแบบความแตกต่าง / อัตราการลด รูปแบบค่าสูงสุด / น้อยสุด |
| โหมดสแกน A | มี |
| โหมด B-scan | มี |
| อัตราการใช้งาน | มี |
| สัญญาณแบตเตอรี่ | มี |
| ภาษา | อังกฤษ |
| หน่วย | mm/นิ้ว |
| การทํางานของเมนู | มี |
| ฟังก์ชันของซอฟต์แวร์ | การตั้งค่าประตูแบบไดนามิก การตั้งค่าการปิด (Blank) การตั้งค่าการปิดเสียงสะท้อนเสียงสะท้อนเสียง (E-Blank) การปิดเสียงสะท้อนเสียงสะท้อนเสียง การแปลงเสียงสะท้อนเสียงและการปรับขนาด |
| ฟังก์ชันการเก็บ | มันสามารถเก็บความหนา 100,000 (100 กลุ่ม, 1000 ในแต่ละกลุ่ม), 500 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน |
| อัพเกรดโปรแกรมโฮสต์ | มี |
| การแสดง | 3.5 "จอ QVGA (320 × 240) สี TFT-LCD |
| การส่งข้อมูล | มันรองรับการสื่อสารลําดับ USB3.0 และส่งข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิการทํางาน | -10 °C มากกว่า 50 °C; ด้วยความต้องการพิเศษ, มันสามารถถึง - 20 °C; |
| โลตติจ์ทํางาน | จําเป็นต้องใช้แบตเตอรี่ AA จํานวน 4 แบตเตอรี่ 5 แบตเตอรี่ เมื่อพลังงานไม่เพียงพอ |
| ขนาดรวม | 204 x 100 x 36 (มิลลิเมตร) |
| น้ําหนักรวม | 310 g ((โดยไม่ใช้แบตเตอรี่) |
ผลิตภัณฑ์นี้มีโหมดสแกน A, โหมดสแกน B และโหมดแสดงตัวเลข
● ระยะการวัดมีความกว้างขวาง และมีการนําเทคโนโลยี "เสียงสะท้อนหลายเสียง" ที่เป็นเอกลักษณ์มาใช้ในการวัดชิ้นส่วนที่บางมาก โดยมีความหนาในการวัดอย่างน้อย 0.15 มม (เหล็ก)
● ผลิตภัณฑ์นี้สามารถวัดความหนาได้อย่างแม่นยําสูง และความละเอียดในการวัดสูงสุดสามารถบรรลุ 0.001mm; ความละเอียดการซ้ําสามารถบรรลุ ± 0.002mm;
● มันมีฟังก์ชันของเคลือบเจาะและการวัดเสียงสะท้อนต่อเสียงสะท้อน ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและเคลือบบนพื้นผิว
●หลายโหมดการวัด: โหมด mb-e, E-E และ me-e ตอบสนองการวัดของชิ้นงานหนาปกติ; โหมดบางทําการวัดส่วนบาง
● รูปแบบเลขประกอบด้วย: รูปแบบค่าความหนาแบบปกติ, รูปแบบความแตกต่าง / อัตราการลด และรูปแบบค่าสูงสุด
● 2 รูปแบบการเพิ่มแรง: การเพิ่มแรงอัตโนมัติ / การเพิ่มแรงด้วยมือ
● สามารถ กําหนด การ ปิด ปิด ด้วย มือ และ ปิด ปิด ด้วย อัตโนมัติ โดย มี การ ประหยัด พลังงาน
● รองรับเครื่องสํารวจที่หลากหลาย รวมถึงเครื่องสํารวจแบบกระจกคู่และเครื่องสํารวจแบบกระจกเดียว และรองรับเครื่องสํารวจความถี่สูงถึง 20MHz
● มันรองรับการเก็บของจํานวนมาก และสามารถเก็บค่าความหนา 100000 กลุ่มของรูปคลื่น A-scan และ 500 กลุ่มของรูปคลื่น B-scan ในเวลาเดียวกัน
● จอ TFT-LCD สีขนาดใหญ่ 3.5 นิ้ว ความละเอียดสูง 320x240 (QVGA)
● มีวิธีการปรับขนาดหลากหลาย รองรับการปรับขนาดจุดเดียว การปรับขนาดหลายจุด และการปรับขนาดด้วยมือและสามารถปรับความเร็วของเสียงและ sonda สถานที่ศูนย์ในเวลาเดียวกัน; มันสนับสนุนการแก้ไขเส้นทาง v ของสัญจรสอง
● รองรับการแปลงของระบบเมตรและบริตติช; สามารถเปลี่ยนระหว่างหน่วยมิลลิเมตรและอินช์
● รองรับการแสดงภาษาอังกฤษ
มันเหมาะสําหรับการวัดความหนาของโลหะ (เช่นเหล็ก, เหล็กเหล็ก, อลูมิเนียม, ทองแดง, ฯลฯ), พลาสติก, เซรามิค, แก้ว, ธ อร์, สายใยแก้วและนํา ultrasonic ดีอื่น ๆ.
หลักการในการวัดความหนา ultrasonic คล้ายกับการวัดคลื่นแสง. วงกระแทก ultrasonic ที่ออกมาจาก sonda จะถึงวัตถุที่วัดและกระจายในวัตถุ.เมื่อมันถึงอินเตอร์เฟซของวัสดุความหนาของวัสดุที่วัดได้ถูกกําหนดโดยการวัดแม่นยําเวลาของการแพร่กระจาย ultrasonic ในวัสดุ.
เครื่องตรวจสอบแบบไม่จําเป็น:
| TS400 โซนด์ระดับกระจกคู่ | 10MHz | 5 มม | 0.5-50 มิลลิเมตร |
| TS500 โซนด์ระดับกระจกคู่ | 5Mhz | 5 มม | 1.0-65 มิลลิเมตร |
| TS510 โซนด์ระดับกระจกคู่ | 5Mhz | 10 มม. | 1.0-500 มิลลิเมตร |
| DTM15 โซนด์คริสตัลเดียว | 15 MHz | 6 มม. | 0.15-22.5 มิลลิเมตร |
| DTM7.5 โซนด์คริสตัลเดียว | 7.5Mhz | 6 มม. | 0.5-22.5 มิลลิเมตร |
| DTM10 โซนด์คริสตัลเดียว | 10Mh | 6 มม. | 0.3-22.5 มิลลิเมตร |
| DTM5 โซนด์กระจกเดียว | 5M | 6 มม. | 1.0-22.5 มิลลิเมตร |
| BD510 โซนด์คริสตัลเดียว | 10Mh | 10 มม. | 1-1000 มม |
| BD212 โซนดระดับคริสตัลเดียว | 2MHz | 12 มม. | 4-1800 มม. |
| สายสัญลักษณ์แครสตัลสองสาย | |||
| สายสัญจรสัญจรเดียว | |||
