รายละเอียดสินค้า:
|
| ช่วงการวัด (เหล็ก 45#): | 0.15 มม. – 1800 มม | ข้อผิดพลาดบ่งชี้ (<10 มม.): | ±0.005มม |
|---|---|---|---|
| ข้อผิดพลาดบ่งชี้ (≥10มม.): | ±0.1% | ข้อผิดพลาดในการทำซ้ำ: | ±0.001มม. (การทดสอบตัวเอง) |
| ความถี่ในการวัด: | 4Hz、8Hz、16Hz | ช่วงความเร็วเสียง: | 400-19999m/s |
| เน้น: | เครื่องวัดความหนาแบบฉายา A-Scan B-Scan พกพา,เครื่องวัดความหนาด้วยเสียงฉาย ultrasonic พร้อมเก็บข้อมูล 100000,เครื่องทดสอบความหนาของกระจกพลาสติกโลหะ |
||

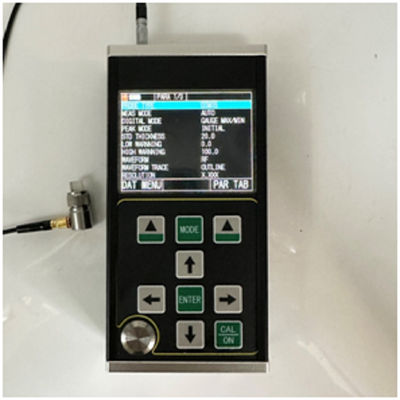

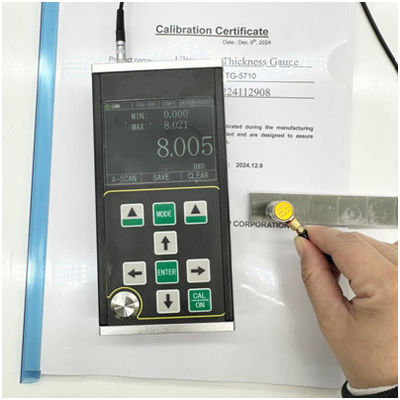

เครื่องวัดความหนาอัลตราโซนิกแบบพกพา TG-5700 A-Scan B-Scan ความจุข้อมูล 100,000 การจัดเก็บ เครื่องมือทดสอบความหนาโลหะ พลาสติก แก้ว
TG-5710 เป็นเครื่องวัดความหนาอัลตราโซนิกแบบดิจิทัลความแม่นยำสูงแบบมือถือรุ่นใหม่ พร้อม A/B scan ใช้หลักการวัดความหนาอัลตราโซนิกตามการสะท้อนของพัลส์ เหมาะสำหรับการวัดความหนาของวัสดุที่สามารถทำให้อัลตราโซนิกคลื่นแพร่กระจายด้วยความเร็วคงที่และรับการสะท้อนจากด้านหลัง ความละเอียดในการวัดคือ 0.001 มม. และช่วงการวัดบางถึง 0.10 มม. (เหล็ก)
ผลิตภัณฑ์นี้สามารถวัดแผ่นและชิ้นส่วนที่ผ่านการแปรรูปได้อย่างแม่นยำ ในทางกลับกัน สามารถตรวจสอบระดับความบางของท่อและภาชนะรับแรงดันในอุปกรณ์การผลิตหลังจากการกัดกร่อนระหว่างการใช้งาน สามารถใช้ในอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา การต่อเรือ การบินและอวกาศ พลังงาน และสาขาอื่นๆ
ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานดังต่อไปนี้: ข้อกำหนดการสอบเทียบสำหรับเครื่องวัดความหนาอัลตราโซนิก (JJF 1126-2004)
| รายการ | TG-5710 |
| ประเภทหัววัด | หัววัดผลึกเดี่ยว / หัววัดผลึกคู่ |
| ช่วงการวัด (เหล็กกล้า 45#) | 0.15 มม. – 1800 มม. |
| ข้อผิดพลาดในการบ่งชี้ (<10 มม.) | ±0.005 มม. |
| ข้อผิดพลาดในการบ่งชี้ (≥10 มม.) | ±0.1% |
| ข้อผิดพลาดในการทำซ้ำ | ±0.001 มม. (ทดสอบตัวเอง) |
| ความเสถียรในการบ่งชี้ | ใช้เทคโนโลยี Zero crossing และ Multiple echo เพื่อให้แน่ใจว่าค่าการวัดความหนาจะไม่ได้รับผลกระทบจากความแรงของเสียงสะท้อน ค่าสัมประสิทธิ์การลดทอนของวัสดุ เกน และความสูงของเกต และมีความเสถียรและความน่าเชื่อถือในการวัดสูง |
| ความถี่ในการวัด | 4Hz, 8Hz, 16Hz |
| ความละเอียด | 0.1 มม., 0.01 มม., 0.001 มม. (0.01 นิ้ว, 0.001 นิ้ว, 0.0001 นิ้ว) |
| เครื่องกำเนิดพัลส์ | ใช้การปล่อยคลื่นสี่เหลี่ยมลบ และความกว้างพัลส์และแรงดันไฟฟ้าจะถูกจับคู่กับหัววัดโดยอัตโนมัติ |
| ช่วงความเร็วเสียง | 400-19999 ม./วินาที |
| บล็อกสอบเทียบ | 4 มม. (เหล็ก) |
| ปิดเครื่องอัตโนมัติ | สามารถเลือก 5 นาที, 10 นาที, 20 นาที และปิดเครื่องด้วยตนเอง |
| การสอบเทียบหัววัด | การสอบเทียบจุดเดียว, การสอบเทียบหลายจุด |
| เกน | การควบคุมเกนอัตโนมัติ, การควบคุมเกนด้วยตนเอง |
| ช่วงเกน | 0~70dB |
| โหมดการตรวจจับ | คลื่นวิทยุ (RF), ครึ่งคลื่นบวก (POS), ครึ่งคลื่นลบ (NEG), คลื่นเต็ม (FULL) |
| โหมดการวัด | (1) MB-E: โหมดการวัดตามเวลาเดินทางจากเสียงสะท้อนเริ่มต้นไปยังเสียงสะท้อนก้นแรก; (2) E-E: โหมดการวัดการทะลุผ่านการเคลือบ, สามารถเลือกเสียงสะท้อน Em–En ใดก็ได้; (3) ME-E: โหมดการวัดเสียงสะท้อนหลายครั้ง; (4) THIN: โหมดการวัดผนังบาง; |
| โหมดตัวเลข | โหมดค่าความหนา, โหมดส่วนต่าง / อัตราการลด, โหมดค่าสูงสุด / ต่ำสุด |
| โหมด A-scan | มีให้ใช้งาน |
| โหมด B-scan | มีให้ใช้งาน |
| การบ่งชี้การเชื่อมต่อ | มีให้ใช้งาน |
| การบ่งชี้แบตเตอรี่ | มีให้ใช้งาน |
| ภาษา | อังกฤษ |
| หน่วย | มม./นิ้ว |
| การทำงานของเมนู | มีให้ใช้งาน |
| ฟังก์ชันซอฟต์แวร์ | การตั้งค่าเกตแบบไดนามิก, การตั้งค่าการปิดกั้น (Blank), การตั้งค่าการปิดกั้นเสียงสะท้อน (E-blank), การตรึงเสียงสะท้อน, การเลื่อนและปรับขนาดเสียงสะท้อน |
| ฟังก์ชันการจัดเก็บ | สามารถจัดเก็บความหนาได้ 100,000 ค่า (100 กลุ่ม, 1000 ค่าในแต่ละกลุ่ม), รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มพร้อมกัน |
| การอัปเกรดโปรแกรมโฮสต์ | มีให้ใช้งาน |
| จอแสดงผล | หน้าจอสี TFT-LCD ขนาด 3.5 นิ้ว QVGA (320 × 240) |
| การส่งข้อมูล | รองรับการสื่อสารแบบอนุกรม USB3.0 และส่งข้อมูลไปยังคอมพิวเตอร์ |
| อุณหภูมิในการทำงาน | -10℃～+50℃; ด้วยข้อกำหนดพิเศษ สามารถถึง -20℃ |
| แรงดันไฟฟ้าในการทำงาน | ต้องใช้แบตเตอรี่ AA ขนาด 4 ก้อน เมื่อพลังงานไม่เพียงพอ จะมีการแจ้งเตือนแรงดันไฟฟ้าต่ำ |
| ขนาดโดยรวม | 204 x 100 x 36 (มม.) |
| น้ำหนักรวม | 310 กรัม (ไม่รวมแบตเตอรี่) |
ผลิตภัณฑ์นี้มีโหมด A-scan, โหมด B-scan และโหมดแสดงผลตัวเลข;
● ช่วงการวัดกว้าง และใช้เทคโนโลยี "Multiple echo" ที่เป็นเอกลักษณ์เพื่อให้สามารถวัดชิ้นส่วนที่บางมากได้ โดยมีความหนาในการวัดขั้นต่ำ 0.15 มม. (เหล็ก);
● ผลิตภัณฑ์นี้สามารถวัดความหนาได้อย่างแม่นยำสูง และความละเอียดในการวัดสูงสุดสามารถถึง 0.001 มม.; ความละเอียดในการทำซ้ำสามารถถึง ±0.002 มม.;
● มีฟังก์ชันการทะลุผ่านการเคลือบและการวัดแบบ Echo to echo ซึ่งใช้ในการวัดวัสดุที่มีชั้นสีและการเคลือบบนพื้นผิว;
● โหมดการวัดหลายแบบ: โหมด mb-e, E-E และ me-e ตอบสนองการวัดชิ้นงานหนาทั่วไป; โหมด Thin ช่วยให้วัดชิ้นงานบางได้
● โหมดตัวเลข ได้แก่: โหมดค่าความหนาทั่วไป, โหมดส่วนต่าง / อัตราการลด และโหมดค่าสูงสุด
● สองโหมดเกน: เกนอัตโนมัติ / เกนด้วยตนเอง
● สามารถตั้งค่าการปิดเครื่องด้วยตนเองและการปิดเครื่องอัตโนมัติ พร้อมฟังก์ชันประหยัดพลังงาน
● รองรับหัววัดหลากหลายประเภท รวมถึงหัววัดผลึกคู่และหัววัดผลึกเดี่ยว และรองรับหัววัดความถี่สูงถึง 20MHz
● รองรับการจัดเก็บข้อมูลจำนวนมาก และสามารถจัดเก็บค่าความหนา 100,000 ค่า, รูปคลื่น A-scan 500 กลุ่ม และรูปคลื่น B-scan 500 กลุ่มพร้อมกัน
● จอแสดงผลสี TFT-LCD ขนาดใหญ่ 3.5 นิ้ว พร้อมความละเอียดสูง (QVGA) 320x240
● มีวิธีการสอบเทียบหลากหลาย รองรับโหมดการสอบเทียบจุดเดียว, การสอบเทียบหลายจุด และการสอบเทียบด้วยตนเอง และสามารถสอบเทียบความเร็วเสียงและตำแหน่งศูนย์ของหัววัดได้พร้อมกัน; รองรับการแก้ไข v-path ของหัววัดผลึกคู่
● รองรับการแปลงระบบเมตริกและอิมพีเรียล; สามารถสลับระหว่างหน่วยมิลลิเมตรและนิ้วได้
● รองรับการแสดงผลภาษาอังกฤษ
เหมาะสำหรับการวัดความหนาของโลหะ (เช่น เหล็ก เหล็กหล่อ อลูมิเนียม ทองแดง ฯลฯ), พลาสติก, เซรามิก, แก้ว, เรซิน, ไฟเบอร์กลาส และตัวนำอัลตราโซนิกที่ดีอื่นๆ
หลักการวัดความหนาด้วยอัลตราโซนิกคล้ายกับการวัดด้วยคลื่นแสง พัลส์อัลตราโซนิกที่ปล่อยออกมาจากหัววัดจะไปถึงวัตถุที่วัดและแพร่กระจายภายในวัตถุ เมื่อถึงส่วนต่อประสานของวัสดุ มันจะสะท้อนกลับไปยังหัววัด ความหนาของวัสดุที่วัดได้จะถูกกำหนดโดยการวัดเวลาการแพร่กระจายของอัลตราโซนิกในวัสดุอย่างแม่นยำ
หัววัดเสริม:
| หัววัดผลึกคู่ TS400 | 10MHz | 5 มม. | 0.5-50 มม. |
| หัววัดผลึกคู่ TS500 | 5MHz | 5 มม. | 1.0-65 มม. |
| หัววัดผลึกคู่ TS510 | 5MHz | 10 มม. | 1.0-500 มม. |
| หัววัดผลึกเดี่ยว DTM15 | 15 MHz | 6 มม. | 0.15-22.5 มม. |
| หัววัดผลึกเดี่ยว DTM7.5 | 7.5MHz | 6 มม. | 0.5-22.5 มม. |
| หัววัดผลึกเดี่ยว DTM10 | 10MHz | 6 มม. | 0.3-22.5 มม. |
| หัววัดผลึกเดี่ยว DTM5 | 5M | 6 มม. | 1.0-22.5 มม. |
| หัววัดผลึกเดี่ยว BD510 | 10MHz | 10 มม. | 1-1000 มม. |
| หัววัดผลึกเดี่ยว BD212 | 2MHz | 12 มม. | 4-1800 มม. |
| สายเคเบิลหัววัดผลึกคู่ | |||
| สายเคเบิลหัววัดผลึกเดี่ยว | |||
