รายละเอียดสินค้า:
|
| ชื่อสินค้า: | เครื่องวัดความหนาอัลตราโซนิก | แสดง: | หน้าจอ OLED สี TFT QVGA(320×240) ขนาด 2.4 นิ้ว พร้อมอัตราส่วนคอนทราสต์ 1010:1 |
|---|---|---|---|
| หลักการทำงาน: | วิธีอัลตราโซนิกพัลส์/เอคโค/เอคโค่โดยใช้โพรบคริสตัลคู่ | ช่วงการวัด: | 0.5 ถึง 508 มม. (0.025 ถึง 20.00 นิ้ว) |
| เน้น: | เครื่องวัดความหนาด้วยเสียงฉายด้วย A Scan,อุปกรณ์วัดความหนาเคลือบ,อุปกรณ์ทดสอบอัลตราโซนิกแบบ B-scan |
||

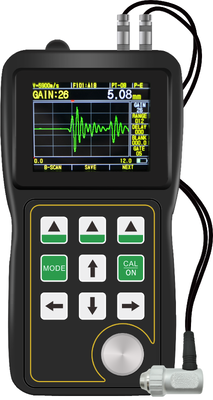

เครื่องวัดความหนาอัลตราโซนิก TG-5100D แบบเรียลไทม์ A Scan และ B Scan ผ่านการเคลือบ
คุณสมบัติหลัก
1. เมนูการตั้งค่าพารามิเตอร์ระดับเดียวที่เรียบง่าย
2. การสแกน A แบบเรียลไทม์ ผู้ใช้สามารถมองเห็นรูปคลื่นสัญญาณอัลตราโซนิกได้โดยตรงบนหน้าจอ ซึ่งใช้เพื่อยืนยันความถูกต้องของการอ่านค่าความหนา วิเคราะห์สาเหตุของปัญหา และช่วยผู้ใช้ในการแก้ไขปัญหา
3. เมื่อหัววัดสัมผัสกับชิ้นงาน ค่าความหนาจะแสดงเป็นตัวอักษรสีขาว
4. การเตือนความหนา: สามารถตั้งค่าขีดจำกัดความหนาของการเตือน และสีของการอ่านค่าความหนาสามารถเปลี่ยนแปลงแบบไดนามิกได้ระหว่างการเตือน
5. โหมดสูงสุด: จับค่าสูงสุดและต่ำสุดในกระบวนการวัด
6. โหมดส่วนต่าง: รับค่าส่วนต่างระหว่างค่าการวัดความหนาปัจจุบันกับค่าที่กำหนด และค่าเปอร์เซ็นต์ของส่วนต่างกับค่าที่กำหนด
7. รองรับหน่วยวัดความหนาเป็นมิลลิเมตรและนิ้ว
8. ฟังก์ชันจัดเก็บข้อมูลความจุสูง: สามารถจัดเก็บค่าความหนาได้ 100,000 ค่า
9. สามารถทะลุผ่านการเคลือบผิวของชิ้นงาน วัดความหนาของวัสดุรองพื้นได้โดยตรง
10. ผู้ใช้สามารถเลือกระดับความละเอียดในการวัดในระบบเมตริก x. XX และ X.X และในระบบอังกฤษ x. XX และ X.X
11. อินเทอร์เฟซหลายภาษามีให้เลือก
12. เวลาสแตนด์บายสูงสุด 35 ชั่วโมง
พารามิเตอร์ทางเทคนิค
|
จอแสดงผล |
หน้าจอสี OLED ขนาด 2.4 นิ้ว TFT QVGA (320x240) พร้อมอัตราส่วนคอนทราสต์ 1010:1 |
|
หลักการทำงาน |
อัลตราโซนิกพัลส์/เอคโค/เอคโค วิธีการใช้หัววัดแบบคริสตัลคู่ |
|
ช่วงการวัด |
0.5 ถึง 508 มม. (0.025 ถึง 20.00 นิ้ว) |
|
ความละเอียดในการวัด |
0.01 หรือ 0.1 มม. (0.001 หรือ 0.01 นิ้ว) |
|
หน่วย |
มิลลิเมตร หรือ นิ้ว |
|
โหมดการแสดงผล |
โหมดค่าความหนา, โหมดจับค่าสูงสุด/ต่ำสุด, โหมดส่วนต่าง/ลดทอน |
|
การแก้ไขเส้นทาง V |
การแก้ไขเส้นทาง V อัตโนมัติ ชดเชยความไม่เป็นเชิงเส้นของหัววัดคู่ |
|
อัตราการอัปเดตการวัด |
เลือกได้ 4Hz, 8Hz หรือ 16Hz ต่อวินาที |
|
ช่วงความเร็ววัสดุ |
500-9999 ม./วินาที,0.0179-0.3937 นิ้ว/u |
|
ภาษาที่ใช้งาน |
จีน/อังกฤษ/ฝรั่งเศส (เลือกได้) |
|
การตั้งค่าการเตือน |
การเตือนค่าสูงสุด/ต่ำสุด, เปลี่ยนสีการอ่านค่าความหนาแบบไดนามิกเมื่อมีการเตือน |
|
แหล่งพลังงาน |
แบตเตอรี่ AA ขนาด 1.5V สองก้อน |
|
เวลาทำงาน |
แบตเตอรี่ AA สองก้อน ให้บริการมากกว่า 35 ชั่วโมง |
|
การปิดเครื่องมือ |
ปิดอัตโนมัติเมื่อไม่มีการใช้งานเป็นเวลา 5, 10 หรือ 20 นาที หรือปิดด้วยตนเอง (เลือกได้) |
|
ขนาด |
-10 ถึง +50 °C, สูงสุด 20 °C ตามข้อกำหนดพิเศษ |
|
น้ำหนัก |
153 มม.x76 มม.x37 มม. (สูงxกว้างxลึก) |
|
อายุการเก็บรักษา |
รวมแบตเตอรี่ 280 กรัม |
|
การรับประกัน |
12 เดือน |
การจัดส่งมาตรฐาน
เครื่องหลัก TG-5100D
หัววัดพร้อมสายเคเบิล
สารช่วยจับยึด
กล่องพกพา
คู่มือการใช้งาน
ใบรับรองการสอบเทียบ
อุปกรณ์เสริม (เลือกได้)
|
5 |
หัววัดเหล็กหล่อ |
|
หัววัดท่อแคบ |
หัววัดขนาดเล็ก |
|
สายเคเบิลหัววัด |
บล็อกขั้นบันได |
|
ปลอกยาง |
|
หัววัดพร้อมช่วงการวัด
|
หัววัดที่อธิบายไว้ |
ความถี่-10~60MHzมม. |
เส้นผ่านศูนย์กลางพื้นที่สัมผัส |
ช่วงการวัด (ในเหล็ก) |
อุณหภูมิสัมผัสที่อนุญาต หัววัดเหล็กหล่อ ZT12 |
|
2 |
16.2 มม. |
( |
-10~60)มม.( |
-10~60)°C |
|
5 |
14 มม. |
(1.0~270.0) มม. |
( |
-10~60)°C |
|
5 |
14 มม. |
(0.8~100.0) มม. |
( |
-10~60)°C |
|
TC510 5 |
14 มม. |
(1.0~270.0) มม. |
( |
-10~60)°C |
|
7.5 |
8 มม. |
(0.8~30.0) มม. |
( |
-10~60)°C |
|
10 |
6 มม. |
(0.7~12.0) มม. |
( |
-10~60)°C |
|
5 |
14 มม. |
(4.0~80.0) มม. |
ต่ำกว่า 480 |
°C |
