รายละเอียดสินค้า:
|
| ชื่อสินค้า: | ระบบภาพดิจิตอล | ความเร็วในการเดิน: | ≥100mm/s |
|---|---|---|---|
| เวลาทำงาน: | มากกว่า 8 ชั่วโมง | ชั้นการแปลงรังสีเอกซ์: | อะมอร์ฟัสซิลิคอน |
| ประกายไฟ: | ซีเอสไอ | สนามพิกเซล: | 120μm |
| เมทริกซ์พิกเซล: | 1280×1024 | ได้รับพลังงานรังสี: | 320KV |
| เน้น: | ระบบถ่ายภาพดิจิตอล HDR-01 พร้อม PC ระยะไกล,รถขนส่งบอร์ดการถ่ายภาพ DR สําหรับการทดสอบที่ไม่ทําลาย,รถขนส่งเครื่องฉายรังสีภายนอก พร้อมเครื่องลาก |
||

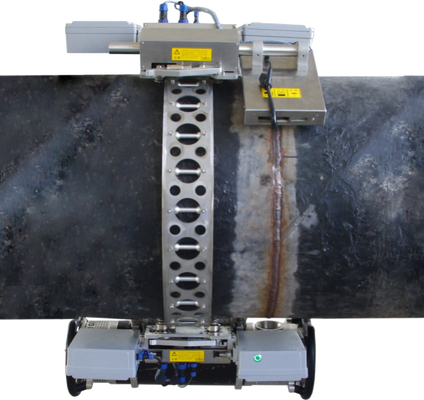

ระบบการถ่ายภาพดิจิตอล HDR-01 ประกอบด้วยคอมพิวเตอร์ระยะไกล, รถเข็นบอร์ดสร้างภาพ DR, รถเข็นเครื่องถ่ายภาพรังสีภายนอก, โปรแกรมรวบรวมข้อมูลไปป์ไลน์ยิงภายใน และระบบอื่นๆ
ระบบสามารถนำเสนอผลการตรวจสอบรอยเชื่อมท่อในคอมพิวเตอร์ด้วยสายตาแบบเรียลไทม์ และเป็นประโยชน์สำหรับผู้ปฏิบัติงานในการตัดสินผลการตรวจสอบ ณ สถานที่ปฏิบัติงาน ในเวลาเดียวกัน สามารถดึงผลการทดสอบในสถานที่จากระยะไกล บันทึกเพื่อบันทึก หรือสามารถตรวจสอบผลลัพธ์โดยผู้เชี่ยวชาญได้โดยตรง ระบบสามารถพิมพ์ข้อมูลตำแหน่งและตำแหน่งของไซต์งาน เวลา หมายเลขพอร์ตการเชื่อมของไซต์งาน และข้อมูลที่เกี่ยวข้องบางส่วนบนภาพได้โดยตรง โดยไม่ต้องแก้ไข หลีกเลี่ยงผู้ต้องสงสัยเรื่องการโกงโดยสิ้นเชิง
ระบบประกอบด้วยส่วนต่างๆ ดังต่อไปนี้: พีซีระยะไกล, รถเข็นบอร์ดสร้างภาพ DR, รถเข็นเครื่องถ่ายภาพเอ็กซ์เรย์ภายนอก, ระบบรวบรวมข้อมูลไปป์ไลน์การถ่ายภาพภายใน และระบบอื่นๆ ผ่านเครือข่ายท้องถิ่นไร้สาย การควบคุมและการได้มา (การส่ง) ของแผนที่สามารถทำได้ในครั้งเดียว เจ้าหน้าที่สามารถควบคุมคอมพิวเตอร์จากระยะไกลเพื่อตรวจสอบรอยเชื่อมท่อและบันทึกภาพต้นฉบับสำหรับการดึงกลับและฟิล์มเรียบ ภาพของระบบมีความชัดเจนและการประเมินแบบ double-wire ตรงตามและเกินข้อกำหนดของมาตรฐานแห่งชาติอย่างสมบูรณ์
องค์ประกอบของอุปกรณ์
ระบบประกอบด้วยสองส่วน: อุปกรณ์ยิงในท่อและอุปกรณ์ยิงภายนอก
องค์ประกอบอุปกรณ์ถ่ายภาพภายใน:
โปรแกรมรวบรวมข้อมูลไปป์ไลน์ X-ray ความถี่สูง, โปรแกรมรวบรวมข้อมูลผนังด้านนอกไปป์ไลน์ (พกพาเครื่องตรวจจับจอแบน, เราเตอร์กลาง, PLC คอมพิวเตอร์ส่วนล่าง), เครื่องตรวจจับจอแบน DR, เวิร์กสเตชันพีซี (ซอฟต์แวร์รับและประมวลผลภาพดิจิทัล)
องค์ประกอบอุปกรณ์ถ่ายภาพกลางแจ้ง:
รถปีนผนังด้านนอกไปป์ไลน์ (ถือเครื่องตรวจจับจอแบน, เราเตอร์กลาง, PLC คอมพิวเตอร์ IP10 ต่ำกว่า), เครื่องตรวจจับจอแบน DR, รถปีนผนังด้านนอกไปป์ไลน์ (เครื่องกำเนิดรังสีเอกซ์ความถี่สูงทิศทาง, เราเตอร์เสริม, PLC คอมพิวเตอร์ IP11 ต่ำกว่า), อะแดปเตอร์ควบคุมความถี่สูงแบบพกพา, สายเคเบิลข้อมูล, สายไฟ, เวิร์กสเตชันพีซี (ซอฟต์แวร์รับและประมวลผลภาพดิจิทัล), เวิร์กสเตชันพีซี (ซอฟต์แวร์รับและประมวลผลภาพดิจิทัล)
รายการการกำหนดค่าอุปกรณ์:
|
หมายเลขซีเรียล |
ชื่อ |
ข้อกำหนด |
ต้นทาง |
ปริมาณ |
|
1 |
รถปีนกำแพงด้านนอกของท่อ (แบกบอร์ดเก็บภาพ) |
พีซี10 |
ตานตง |
1 ชุด |
|
2 |
รถปีนกำแพงด้านนอกท่อ (แบกเครื่อง X-ray) |
พีซี11 |
ตานตง |
1 ชุด |
|
3 |
เครื่องตรวจจับจอแบน |
ตามตัวเลือกของผู้ใช้ราคาจะแตกต่างกัน |
ตานตง |
1 ชุด |
|
4 |
ซอฟต์แวร์รับและประมวลผลภาพดิจิทัล |
|
ตานตง |
1 ชุด |
|
5 |
เวิร์กสเตชันการรับภาพ |
พรีซิชั่น 3530 |
|
1 ชุด |
|
6 |
เครื่องเรย์แรงดันคงที่ความถี่สูง |
D300G |
ตานตง |
1 ยูนิต |
|
7 |
สไลด์เวย์ |
φ711มม |
ตานตง |
1 ชุด |
